Разделение граней на листовом металле

Инструмент  Split (Разделение) в группе Create (Создать) на вкладке Sheet Metal (Листовой металл) предназначен для разделения граней листового металла и создания частичных вырезов.

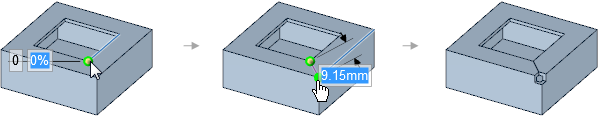

Можно использовать инструмент Split (Разделение) и параметр инструмента Select Two Cutter Points (Выбрать две рассекающие точки) и выбрать угол для одной или обеих точек, чтобы создать соединение под углом 45 градусов, как показано на рисунке ниже. Вырезы для снятия напряжения в углах создаются автоматически при необходимости.

С помощью этого инструмента можно выбрать только грань, а не ребро толщины. Нельзя разделить изогнутую грань.

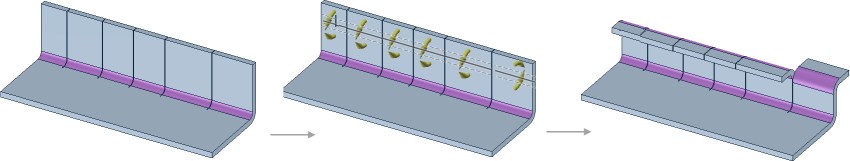

При создании нескольких разделений вдоль детали из листового металла, независимо от того, используется ли одна или две рассекающие точки или направление изгиба, полученный изгиб тянется по всей длине детали из листового металла по всем местам разделения и на обоих сторонах мест разделения:

Функция Split face gap option (Разрыв разделенной грани) в функциях листового металла контролирует ширину разрыва при использовании инструмента Split (Разделение).

Создание частичного разделения или разрыва

1. Щелкните элемент Split (Разделение) в группе Create (Создать) на вкладке Sheet Metal (Листовой металл).

2. Выберите параметр инструмента Select Two Cutter Points (Выбрать две рассекающие точки).

3. При необходимости измените выбор на инструмент Relief (Вырез).

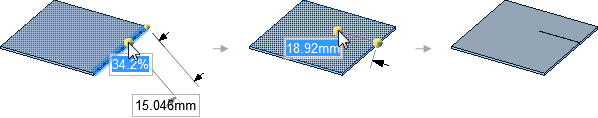

   Форма конечного или частичного разделения определяется типом выреза, выбранного для инструмента Relief (Вырез). В примере ниже инструмент Relief (Вырез) установлен на Square (Квадрат).







4. Щелкните точку на ребре.

5. Можно ввести размер для процентного соотношения расстояния вдоль ребра или расстояние от конца ребра.

   Желтый шарик становится зеленым, когда конечная точка привязывается к точке.

6. Щелкните на этой точке, чтобы отметить конец разделения или выреза.



Разделение с помощью впечатанного ребра или эскизной кривой

Щелкните Split (Разделение), а потом выберите впечатанное ребро или эскизную кривую.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.
