Свойства

Панель Properties (Свойства)Область интерфейса пользователя, на которой отображаются сведения о выбранных объектах, которые можно редактировать. Эта панель изначально отображается слева внизу экрана, но ее можно переместить. находится в левой части интерфейса SpaceClaim, под деревом структуры и панелью Options (Параметры). При выборе завершенного компонента, поверхности или твердого тела посредством тройного щелчка на них в окне Design (Конструктор) или при выборе их в дереве структуры, можно увидеть их свойства на панели Properties (Свойства). ПанельРазделы интерфейса пользователя, которые изначально отображаются вдоль левой стороны окна программы и включают: панель Structure (Структура), панель Layers (Слои), панель Selection (Выделение), панель Groups (Группы), панель Options (Параметры) и панель Properties (Свойства). Эти панели можно фиксировать и откреплять. Properties (Свойства) можно использовать для изменения различных значений свойств, таких как цвет выбранной грани или тела либо для изменения других значений свойств.

Помимо компонентов, поверхностей и твердых тел, можно изменять значения свойств для эскизов объектов, вставленных изображений, текстур и листового металла. Параметры свойств для этих объектов подробно описаны в соответствующих главах.

Будет полезным настроить панель Properties (Свойства), чтобы видеть свойства объекта и панель Structure (Структура) одновременно.

Изменение свойств объекта

1. Выберите объект в дереве структуры или щелкните правой кнопкой мыши по объекту в окне Design (Конструктор) и выберите Properties (Свойства).

2. Отредактируйте значения свойств.

Изменение свойств анализа

1. Нажмите на компонент узла верхнего уровня в дереве структуры
2. На панели Properties (Свойства) разверните свойства Analysis (Анализ) для отображения свойства Share Topology (Общая топология)
3. Щелкните по панели ввода свойства
4. Откройте раскрывающееся меню и выберите
   • None (Отсутствует) (по умолчанию)
   • Merge
   • Share
   (Общее объединение)

См. Общая топология в ANSYS для получения дополнительной информации.

Изменение свойств документа

1. Выберите конструкцию верхнего уровня или компонент в дереве структуры.

   Удерживая клавишу Ctrl, можно выбрать более одного компонента.

2. На панели Properties (Свойства) разверните свойства Document (ДокументФайл модели (.scdoc), который может содержать любое сочетание версий конструкции, связанных чертежных листов и слайды 3D-разметки.) для отображения следующей информации

   • Display Name (Отображаемое имя): если требуется имя, отличное от имени файла.

   • Document Path (Путь к документу): путь к файлу на диске.

   • Locked (Заблокировано): установите значение параметра «true», чтобы запретить изменение модели.

   • Use File Name (Использовать имя файла): установите для этого параметра значение True, чтобы отобразить имя файла для компонента конструкции верхнего уровня в дереве структуры. Установите для этого параметра значение False для использования отображаемого имени.

3. Введите дополнительную информацию, такую как Creator (Создатель), Description (Описание), Title (Название) и Version (Версия) в разделе File (Файл) панели Properties (Свойства).

   Эти свойства могут быть включены в таблицы спецификации материалов.

Создание пользовательского свойства документа

1. Выберите конструкцию верхнего уровня или компонент в дереве структуры. Можно выбрать более одного компонента.

2. Щелкните правой кнопкой мыши по панели Properties (Свойства)и выберите Add Document Property (Добавить свойство документа) для создания пользовательского свойства.

3. Разверните свойство для отображения значения.

4. Введите имя для свойства, выберите его тип (данные, логическое значение, число или строка) и введите его значение.

   Удалить пользовательское свойство можно щелкнув правой кнопкой на свойство в панели Properties (Свойства) и выбрав Delete Document Property (Удалить свойство документа).

Создание пользовательского свойства компонента

1. Выберите компонент в дереве структуры.

2. Щелкните правой кнопкой мыши по панели Properties (Свойства) и выберите Add Component Property (Добавить свойство компонента) для создания пользовательского свойства.

3. Разверните свойство для отображения значения.

4. Введите имя для свойства, выберите его тип (данные, логическое значение, число или строка) и введите его значение.

   Пользовательские свойства компонентов можно использовать в спецификациях материалов и полях примечаний. Удалить пользовательское свойство можно щелкнув правой кнопкой на свойство в панели Properties (Свойства) и выбрав Delete Component Property (Удалить свойство компонента).

Свойства материала

Можно установить датчик для материала, используемого в детали из листового металла. Назначение датчика позволяет контролировать толщину листового металла на более детальном уровне. Датчик показывает толщину металла, выраженную в числах: чем меньше число, тем тоньше металл. Конструкции из листового металла или компоненту конструкции должен быть назначен материал для отображения показаний датчика. Нельзя выбрать датчик для конструкций или компонентов, которым назначен параметр «Unknown Material» (Неизвестный материал).

Чтобы назначить материал, выберите конструкцию высшего уровня в дереве структуры или выберите компонент, которому необходимо назначить материал, а затем щелкните раскрывающийся список Material Name (Название материала) в группе Material (МатериалСвойство, которое можно назначить объекту и состоит из названия материала и таких атрибутов, как плотность и предел прочности.) на панели Properties (Свойства). В группе Thickness (Толщина) на панели Properties (Свойства) щелкните раскрывающийся список датчиков и выберите датчик.

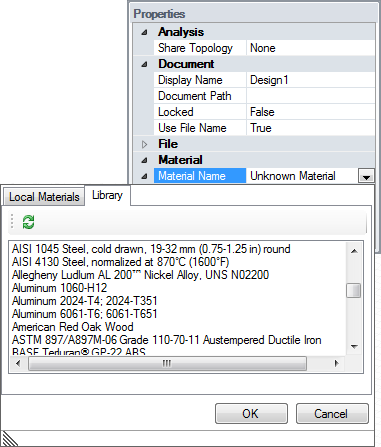

Можно задать свойства материала для компонента несколькими способами:

Выберите материал в библиотеке материалов Materials Library

1. Выберите компонент в дереве структуры.

2. На панели Properties (Свойства) разверните свойства Material (Материал).

3. Щелкните поле Material Name (Название материала) для отображения библиотеки материалов Materials Library.

4. Выберите вкладку Library (БиблиотекаМожно выбрать материалы в Materials Library (Библиотека материалов) на панели Properties (Свойства) и добавить их в свои Local Materials (Локальные материалы). В Scripting (Создание сценария) раздел Class Library (Библиотека классов) является справочным документом, в котором описывается API.).

5. Выберите материал и нажмите OK.

   Материал и его свойства отображаются и могут быть отредактированы на панели Properties (Свойства). Материал также появляется на вкладке Local Materials (Локальные материалыСм. «Библиотека») и сохраняется в файле SCDOC. Можно загрузить материалы из раздела Resources (Ресурсы) в параметрах SpaceClaim.



Выберите материал в локальной библиотеке

1. Выберите компонент в дереве структуры.

2. На панели Properties (Свойства) разверните свойства Material (Материал).

3. Щелкните поле Material Name (Название материала) для отображения библиотеки материалов Materials Library.

4. Выберите вкладку Local Materials.

5. Выберите материал и нажмите OK.

   Материал и его свойства отображаются и могут быть отредактированы на панели Properties (Свойства). Материал также сохраняется в файле SCDOC.

   Можно переименовывать, копировать и удалять материалы из локальной библиотеки Local Library. Можно также создавать новые материалы.



Создание материала

1. Выберите компонент в дереве структуры.

2. На панели Properties (Свойства) разверните свойства Material (Материал).

3. Щелкните поле Material Name (Название материала) для отображения библиотеки материалов Materials Library.

4. Нажмите кнопку New (Создать) для создания нового материала.

5. Введите имя материала.

6. Нажмите OK.

7. Введите плотность материала в свойстве Density (Плотность).

   Если вы указали плотность материала в другом месте в конструкции или указали его в той же сессии SpaceClaim, [% = General.ProductName%] отображает это значение в свойстве Density (Плотность).

8. (Дополнительно) Разверните другие свойства материала и введите их значение и единицы измерения.

   Материал и его свойства появляется на вкладке Local Materials (Локальные материалы) и сохраняется в файле SCDOC.

Для удаления материала из компонента выберите Unknown Material (Неизвестный материал) из локальной библиотеки Local Library.

Для свойств материала можно изменять только значение плотности. Все остальные значения определяются выбранным материалом.

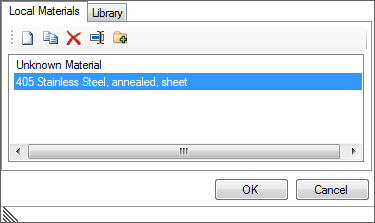

На вкладке Local Materials (Локальные материалы) можно также выполнить следующие действия:

• Выберите материал и нажмите кнопку Copy (Копировать). Новый материал создается с оригинальным названием и дополнением к имени «Copy 1»
• Delete: удаление выбранных материалов
• Rename: переименование выбранных материалов
• Выберите материал и нажмите кнопку Add to Library (Добавить в библиотеку), чтобы добавить материал в библиотеку.

Распознавание закруглений и фасок

Закругления и фаски, созданные в SpaceClaim, распознаются автоматически, но могут не распознаваться в импортированных моделях.

1. Выберите поверхность закругления или фаски.

2. Измените значение свойства Round (ЗакруглениеЗакругленный угол на пересечении двух линий или ребер. Термин «закругление» используется для внешнего угла; для внутреннего угла используется термин «скругление». Для закругления и скругления может использоваться единый термин «скругление». См. «СкруглениеЗакругленный угол на пересечении двух линий или ребер; вогнутое пересечение между двумя поверхностями. Термин «скругление» используется для внутреннего угла; для внешнего угла используется термин «закругление». Скругление можно добавить с помощью инструмента Create Rounded Corner (Создание закругленного угла) или с помощью параметра Fillet (Constant radius round) (Скругление (Закругление постоянного радиуса)) в настройках инструмента Pull (Вытягивание). См. «Закругление».», «Закругление постоянного радиуса», «Закругление переменного радиуса».) или Chamfer (ФаскаНаклонный угол между двумя ребрами, созданный с помощью инструмента Pull (Вытягивание); угол с равным отступом; обрез.) на True.

Свойства чертежного листа

На панели Properties (Свойства) можно изменять свойства вида чертежного листа и другие аспекты чертежных листов, такие как примечания, спецификации материалов, таблицы, и потоки.
