注記からの矢印を作成するには、[引出線] ツールを使用します。

引出線を作成するには

1. [図面] タブの [アノテーション] リボングループから [引出線] ツールを選択します。

   アクティブなアノテーションプレーン (注記平面) 上の注記にマウスカーソルを合わせ、注記に引出線を結合する方法を確認します。

2. 注記の結合点を選択し、引出線の最初の部分を作成します。

   デザイン上にマウスカーソルを合わせると、引出線の末端部に結合可能な形状がハイライトされます。一時的なオブジェクトにも引出線を付け加えることができます。

3. セグメント化された線の場合、引出線の各点をクリックして設定します。

4. 頂点、エッジ、または面をクリックして引出線の末端部を結合させることにより、引出線を終了します。また、ダブルクリックすると、任意の位置で引出線を終了できます。

   面に結合されていない場合、引出線の末端部は常に矢印になっています。

全周記号を挿入するには

引出線を右クリックして [全周] を選択します。

引出線のセグメントを変更するには

引出線のセグメントをドラッグして、セグメントと周囲の境界点を移動します。引出線を右クリックして [屈折点追加] を選択し、新しいセグメントを作成します。

セグメントに隣接する屈折点を削除することで、引出線のセグメントを削除できます。

引出線のプロパティを変更するには

1. 引出線を右クリックして、[プロパティ] を選択します。

2. [矢印スタイル]、[長さ]、[幅] の値を変更します。

3. [全周] の値を [True] に設定して、全周記号を表示します。[False] を選択すると全周記号は非表示になります。

引出線を仮想シャープに付け加えるには

1. [図面] タブの [アノテーション] リボングループから [引出線] ツール を選択します。

2. Ctrl キーを押しながら線をクリックします。

3. Ctrl キーを押しながら、収束する線をクリックします。

   引出線の先頭は仮想シャープに結合されます。また、ラウンドおよび角度のついたエッジと真っすぐなエッジの間に、仮想シャープの終点をドラッグして、別の引出線を仮想シャープに作成し、断面に仮想シャープを作成することもできます。

例

仮想シャープ

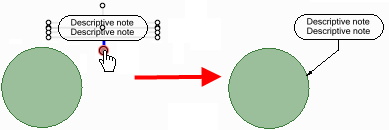

注記の下部結合点に接続すると、屈折または肩部付きの引出線が作成されます。

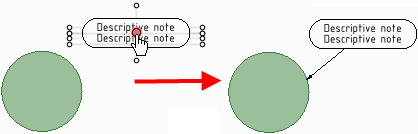

注記の中心結合点に接続すると、真っすぐな引出線が作成されます。

中心結合点を使用して、JIS 規格に従う屈折または肩部なしの円形フラグまたは BOM バルーンを作成します。





---
