[シートメタル] タブの [スケッチ] リボングループにあるツールは、通常のスケッチツールとは少し異なります。
矩形、円、ポリゴン、および楕円は、スケッチすると自動的にシートメタルウォールの厚さに押し出されます。 ディフォルトのウォールの厚さを変更するには、シートメタルオプションを参照してください。 線、スプライン、および円弧は、閉じたプロファイルを形成するときに押し出されます。
空の空間におけるスケッチにより、新しいウォールが作成されます。
スケッチするとプレビューが表示され、各スケッチカーブに対するウォールの厚さが示されます。

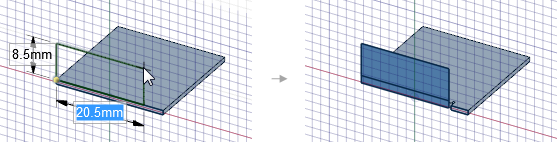

既存のウォールに対する垂直線をスケッチすると、必要なコーナーやリップリリーフ付きのウォールの間にベンドが付いた新しいウォールが作成されます。 ベンド半径は、スケッチが上部エッジに接続されるときは内側に、スケッチが下部エッジに接続されるときは外側に作成されます。
既存のウォールへスケッチすることによりウォールにスケッチカーブが作成され、それらを [ベンド] および [割り] ツールで利用できます。

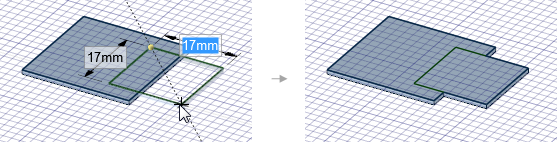

隣接するまたはオーバーラップする既存のウォールに対するスケッチにより、ウォールに材料が追加され、オーバーラップするカーブがウォールにインプリントされる場合があります。
さらに、[プロファイル] のオプションを選択して、スケッチしながらスケッチ面に垂直なウォールを作成します。
シートメタルのスケッチツール
シートメタルオプション
以下のシートメタルスケッチオプションを使用すると、フラットのウォールまたはスケッチプレーンに対して直角のウォールのどちらをスケッチするかを選択できます。
|
|
開いたプロファイル (一連の直線) をスケッチすると、直角度ウォールが作成されます。 閉じたプロファイル (正方形、円など) をスケッチすると、フラットのウォールが作成されます。 |
|
|
閉じたスケッチによってフラットのウォールが作成されます。 |
|
|
開いたプロファイル (一連の直線) をスケッチすると、直角度ウォールが作成されます。 |
|
|
スケッチの開始位置によって、ベンド時にシートの内側・外側どちらの面を維持するか判断されます。 |
|
|
ベンド時にシートの内側の面の長さを維持します。 |
|
|
ベンド時にシートの外側の面の長さを維持します｡ |
自動
フラット
プロファイル
自動(A)
内側
外側Common sketch options
全てのスケッチツールには、以下のオプションがあります。
-
デカルト座標: スケッチ内の点を選択し、このオプションをクリックすると、その点からのデカルト座標が表示されます。 デカルト座標は、選択された点からの X 距離と Y 距離を示します。 点が選択されていない場合、原点からの X 距離と Y 距離を示します。
-
極座標: スケッチ内の点を選択し、このオプションをクリックすると、その点からの極座標が表示されます。 極座標は、選択された点からの角度と距離を示します。 点が選択されていない場合、原点からの角度と距離を示します。
-
グリッドにスナップ: このオプションでスケッチ中にスナップのオンとオフを切り替えます。 スケッチ中、カーソルは小グリッド間隔の増減単位にスナップします。 ディフォルトは、メートル法の場合 1 mm、またはヤード/ポンド法の場合 0.125 in です。 小グリッド間隔の変更については、「単位オプション」を参照してください。
-
角度にスナップ: スケッチ中に角度スナップのオンとオフを切り替えるには、このオプションを選択します。 スケッチ中、カーソルは角度スナップの増減単位にスナップします。 ディフォルトは 15 度です。 スナップに使用する角度の増減単位の変更については、「スナップオプション」を参照してください。
-
レイアウトカーブの作成: レイアウトカーブとしてスケッチカーブが作成されます。 スケッチモードを選択していて、デザインを図面シートに移動した場合、図面シートにレイアウトカーブを作成するには、[オプション] パネルの [スケッチオプション] グループで [レイアウトカーブの作成] チェックボックスをもう一度選択する必要があります。 レイアウトカーブを参照してください。
-
カーブフィッターオプション: スケッチ平面がメッシュオブジェクトを通過しているときには、システムはファセット点を通るようにカーブを調整します。 線は緑色で、弧は青色で表示されます。 システムが生成したカーブには以下のオプションが適用されます。
-
カーブをフィット - 点を通るようにカーブを調整したくない場合には、このオプションのチェックを外します。
-
公差 - どれだけの数の点を見つけるかを決定すると同時に、いくつのカーブを作成するかを決定します。 公差が小さいほど、見つける点が多くなって多くのカーブが生成されます。
-
自動マージ - チェックすると、システムが線と弧をマージしてスプラインを形成します。 スプラインはピンクで表示されます。
-
