ベンド展開長補正テーブルの使用
関連トピックス Send Feedback
シートメタル機能  > シートメタルコンポーネントの展開 > ベンド展開長補正テーブルの使用

ベンド展開長補正テーブルは、平面のパターンレイアウトの計算に使用します。このテーブルは、ベンド展開長補正 (BD) 式に基づいています。BD 式とは、フラットな線長を計算して個々のベンド角を得るものです。

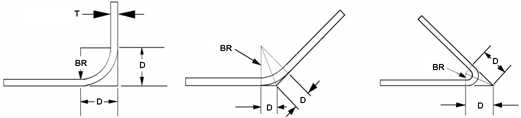

上の画像の D は外部セットバック、すなわち、半径の正接点からベンドの外側の頂点までの距離です。

90 度のベンドでは、次のような計算式になります。

D = BR + T

および

BD = 2(BR + T) - BA

ここで、BA はベンド許容量、すなわち、中立線に沿ったベンドの円弧長です。中立線とは、材料の応力が圧縮応力 (内側) から引っ張り応力 (応力) に変わる位置の半径です。

ただし、90 度は特殊なケースになります。一般式の形は、ベンド角が 90 度以外のケース (上の 2 番目と 3 番目の画像) から導出されます。

ベンド角が 90 度以外の場合の式は次のようになります。

D = Tan(A/2) x (BR + T)

および

BD = 2Tan(A/2) x (BR + T) - BA

ベンド角が 90 度の場合の式は次のようになります

A/2 = 45 and Tan(45) = 1 したがって、

BD = 2(BR + T) - BA

ベンドテーブルがパーツに割り当てられていない場合、ベンド許容量はシートメタルオプションにあるディフォルトの Kファクターから計算されます。[プロパティ] パネルでシートメタルパラメータの値を入力すると、ベンドテーブルのベンド展開長補正は上書きされます。

ベンド許容量からベンド展開長補正を正しく計算するために、 ベンド展開長補正に負の値を設定することもできます。

シートメタルベンドテーブルを使用して展開長を計算するには

  1. CSV ファイルを SpaceClaim の Library/Bends フォルダまたは サポートファイル ディレクトリにコピーします。

  2. ストラクチャーツリーでコンポーネントを選択し、[ベンドテーブル] プロパティからベンドテーブルを選択して、シートメタルコンポーネントのベンドテーブルを設定します。

全ての値が、計算されることなくベンドテーブルから取得される可能性もあります。ベンドテーブルから取得されなかった値は、デザインを展開する際にエラーになる可能性があります。[ベンドテーブル] プロパティドロップダウンから空白値を選択することで、コンポーネントからシートメタルブレンドテーブルの割り当てを解除できます。

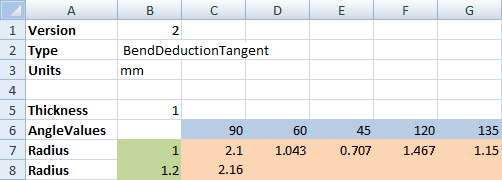

以下のテーブルは、スプレッドシートエディタで表示されるような、単純なベンドテーブルです。キーワードは太字で表示されています。

シートメタルデザインを展開する場合、デザインの板厚、ベンド内径、および角度を使用して、選択したテーブルの値を決定します。

ベンドテーブルを選択すると、[プロパティ] パネルで [V字形ダイス幅] プロパティを編集できます。V字形ダイス幅は、ベンドを形成するツールの幅を設定します。

コンマ区切り値ファイル

ベンドテーブルファイルは、コンマ区切り値 (CSV) ファイルとして保存されるので、編集可能です。以下のファイルは前のテーブルと同じデータですが、コンマ区切り値ファイルに保存される形式で表示されています。

ベンドテーブルのキーワード、説明、パラメータ

キーワード

説明

パラメータ

Version,<バージョン番号>

ファイルフォーマットのバージョンを指定します。

ファイルフォーマットのバージョン番号が表示されます。現在のバージョンは 2.00 です。バージョン 1.00 もサポートされています。

Type,<タイプ名>

ファイルに含まれるデータのタイプです。

テーブルに含まれるデータのタイプを表す単一の文字列です。 サポートされる値は、ファイルフォーマットのバージョンによって異なります。

  • バージョン 1.0
    • ベンド許容量
    • BendDeduction: 外部セットバックは、すべてのベンド角について、ベンドの外側のモールドラインから計測されます。
  • バージョン 2.0
    • ベンド許容量
    • BendDeductionOml: 外部セットバックは、すべてのベンド角について、ベンドの外側のモールドラインから計測されます。
    • BendDeductionTangent: 外部セットバックの計測方法は、ベンド角によって、次のように変わります。

ベンド角が 90 度の場合: 外部セットバックはベンドの外部モールドラインから計測されます。

ベンド角が 90 度の場合: 外部セットバックはベンドの正接プレーンから計測されます。

Units,<単位タイプ>

単位が明確にされていない数値には、ディフォルトの単位が使用されます。

使用できるのは、in、mm、または cm のみです。

Thickness,<値>

ベンドテーブルの定義を開始します。

1 つのパラメータで、テーブルのベンド展開長補正が定義される板厚を指定します。

VeeDieWidth,<値>

オプション。オプションのツールパラメータを指定し、特定の板厚での複数のベンド展開長補正値の使用を可能にします。

Thickness キーワードの後におく必要があります。

1 つのパラメータで、ダイスツールの幅を指定します。

AngleValues,,<値>,…

ベンド展開長補正テーブルの列を定義します。

テーブルの整列で補助用に追加される空白セルに注意してください。

テーブルで定義される値は、前の Thickness および VeeDieWidth キーワードと関連付けられています。

角度のリストです。度数で指定します。

Radius,<半径>,

<補正値>,…

ベンド展開長補正テーブルのボディを定義します。

個々の補正値は除外される場合があります。

補正値の合計数は、上記の AngleValues キーワードで指定された値の数を超えることはできません。

最初のパラメータ (Radius) は、テーブル行にベンド内径を表示します。2 つ目以降のパラメータは全て、角度と半径の各組合せの補正値を表示します。
