コーナーリリーフは、シートメタルデザインを作成するかデザインをシートメタルに変換したときに自動的に作成されます。

コーナーリリーフタイプは、[シートメタル] タブの [変更] グループにある [コーナーリリーフ] オプションツールで指定します。 ディフォルトタイプは正方形ですが、別のタイプに変更可能です。 [コーナーリリーフ] オプションツールのアイコンは、コーナーリリーフタイプに合わせて変更されます。 この設定は、SpaceClaim を閉じるまで保存されます。

コーナーリリーフは、[プロパティ] パネルの [シートメタル] セクションで選択して、そのプロパティを表示できます。

コーナーリリーフを追加するには

1. [シートメタル] タブの [変更] グループにある [コーナーリリーフ] ツールからオプションを選択します。

2. コーナーリリーフを追加したい 1 つ以上の点を選択します。

コーナーリリーフのタイプを変更するには

1. コーナーリリーフでどれかの面をクリックし、1 つ以上のコーナーリリーフを選択します。
2. [ コーナーリリーフ ] ツールのオプションを、[シートメタル] タブの [作成] グループから選択します。

   コーナーリリーフタイプ	アイコン	アプリケーション
   ディフォルト		任意のコーナー
   フィル		任意のコーナー
   スムーズ		ベンドまたは角度の間のコーナー
   正方形		任意のコーナー
   丸形		任意のコーナー
   三角		任意のコーナー
   矩形		任意のコーナー
   長円		任意のコーナー
   斜め		半径または角度が異なるベンド間のコーナー
   レーザーエッジ		任意のコーナー
   レーザー(対称)		任意のコーナー
   なし		任意のコーナー

3. また、ミニツールバーからコーナーリリーフタイプを選択するか、[プロパティ] パネルの [シートメタル] セクションで以下の値を変更することもできます。

   • リリーフタイプ: コーナーリリーフタイプを選択します。

   • 基準: コーナーをどこに位置付けたいかに基づいて [コーナー] または [中間] を選択します。

   • 直径、オフセット、幅、高さ: 選択したリリーフタイプについての値を入力します。

     ウォールを回転させたい場合があります。 ソリッドを回転させて正しいジオメトリを維持するため、シートメタルウォール面を回転させる前に、コーナーリリーフをディフォルトのコーナーリリーフ (意図的に少し大き目のサイズになっている) に自動的に変換することができます。 回転が完了すると、コーナーリリーフは自動的に元のリリーフタイプに戻ります。

コーナーリリーフタイプの例

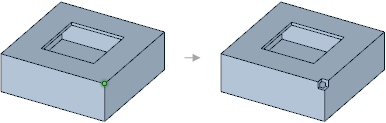

シートメタルに変換されたシェル化部品にコーナーリリーフが追加されます

コーナーリリーフタイプをディフォルトに戻すには

等しいベンド間でスムーズなコーナーリリーフを作成するには

コーナーリリーフを削除するには
