1. Fare clic sullo strumento VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. sezione trasversale  nel raggruppamento della barra multifunzione Viste della scheda Dettagli.

2. Fare clic sulla guida strumento Seleziona vista sezione e selezionare la vista da convertire in una sezione trasversale.

   Se non appaiono linee grigie tratteggiate attorno alla vista, significa che non è stata selezionata. In tal caso, premere Esc e riprovare.

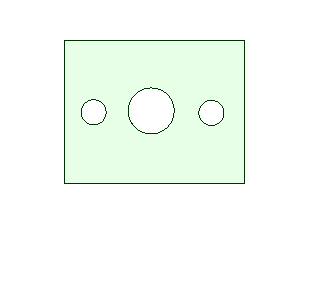

3. Impostare l'opzione Crea una sezione trasversale totale per impostare la proprietà del tipo di sezione della vista su Totale. Deselezionare l'opzione per impostare la proprietà su Area. Vedere gli esempi nell'immagine qui sopra.

4. Spostare il mouse su una vista correlata in modo da visualizzare l'indicatore della sezione trasversale e quindi l'anteprima.

   La linea dell'indicatore effettua lo snap sulla geometria nella vista. La geometria di fronte al piano di taglio non viene visualizzata.

5. Fare clic per posizionare l'indicatore della sezione trasversale e creare la vista della sezione trasversale.

   La vista viene etichettata automaticamente.

6. Premere Esc o S per uscire dallo strumento.

1. Spostare l'indicatore della sezione trasversale per modificare il piano di taglio.

2. Selezionare la vista della sezione trasversale.

3. Modificare i valori nel pannello Proprietà o fare clic con il pulsante destro del mouse su uno stile nella mini barra degli strumenti. Modificare il valore in:

   • Tipo di orientamento per cambiare la vista della sezione trasversale a VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. generale. In tal modo la vista selezionata rimane indipendente dalla vista utilizzata per crearla.

   • ModalitàTre modi di disegnare: Sketch (Schizzo), Cross-section (Sezione trasversale), 3D. E' possibile passare tra le modalità in qualsiasi momento. rendering per modificare lo stile della grafica per la vista. Selezionare Eredita per collegare lo stile della grafica alla vista principale.

   • ScalaSolido o superficie: cambiare le dimensioni dell'oggetto selezionato usando lo strumento Pull (Trascina). E' possibile modificare la scala dinamicamente o inserendo un valore di scala. Foglio di disegno o viste trasversali: ingrandire o ridurre la vista selezionando una Vista nell'albero Struttura e modificando il pannello Properties (Proprietà). per ingrandire o ridurre la vista. Quando si modifica la scala, la proprietà Tipo diventa Indipendente dal foglio. È possibile selezionare Collegato al foglio per impostare la scala in modo che sia uguale a quella del foglio di disegno.

   • Tipo sezione per creare una sezione trasversale totale o dell'area. Selezionare Totale per visualizzare la geometria 3D non sul piano della sezione trasversale. Selezionare Area per visualizzare solo la geometria sul piano della sezione trasversale. È possibile selezionare Nessuno per cambiare la vista a VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. generale.

4. Selezionare un'area all'interno della vista della sezione trasversale.

5. Modificare i valori nel pannello Proprietà. Modificare il valore nelle seguenti proprietà di tratteggio:

   • Escludere dal sezionamento per eliminare l'area selezionata dalla vista della sezione trasversale.

   • Stili di riempimento per aggiungere o eliminare il tratteggio da quest'area.

   • AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno) per modificare l'angolo di esecuzione delle linee di tratteggio.

   • Spaziatura per modificare lo spazio tra le linee di tratteggio.

   • OffsetDistanziare uno spigolo, segmento, o curva che viene spostato o copiato. per modificare il punto iniziale della prima linea di tratteggio.

Fare clic con il pulsante destro del mouse sulla freccia della sezione trasversale e selezionare Inverti direzione di visualizzazione.

1. Fare clic con il pulsante destro del mouse sulla vista della sezione trasversale nel foglio di disegno o nell'albero Struttura.

2. Selezionare Pubblica in 3D dal menu contestuale.

   Una sezione pubblicata appare come un nodo principale nell'albero Struttura.

   È possibile fare clic con il pulsante destro del mouse sulla sezione trasversale pubblicata in una finestra Progetto e selezionare RitagliaNasconde tutta la geometria in un disegno sopra o sotto la griglia o piano selezionato. con piano. È inoltre possibile utilizzare lo strumento SpostaUno strumento usato per traslare o ruotare la geometria. per spostare una sezione trasversale pubblicata.

Selezionare una sezione trasversale pubblicata da ritagliare con il piano.



È inoltre possibile utilizzare lo strumento SpostaUno strumento usato per traslare o ruotare la geometria. per spostare una sezione trasversale pubblicata.
