Tabulky otvorů

Nástroj  Hole table (Tabulka otvorů) ze skupiny na liště PoznámkaPoznámka vložená do vašeho návrhu, výkresu nebo 3D struktury. Poznámky obsahují text nebo symboly, které vložíte a lze je připojit ke geometrii pomocí vodicí čáry poznámky. na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. použijte k vytvoření tabulky, která seřadí kulaté otvory v návrhu podle velikosti (klasifikováno podle duplicitních) a označí otvory na rovinné ploše. V tabulce otvorů jsou otvory seřazeny v pořadí zleva doprava, potom shora dolů. Tato funkce funguje pouze u otvorů (se závitem nebo bez závitu), včetně návrhů se vzory otvorů, ale nefunguje s drážkami žádného typu.

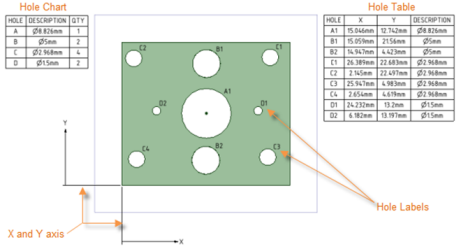

Tabulka otvorů se zobrazuje ve stromové struktuře jako rovina s poznámkami. Chcete-li tabulku otvorů skrýt, zrušte zaškrtnutí políčka RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu. s poznámkami. Přehled otvorů zobrazuje počet otvorů ve vašem návrhu, které mají podobný průměr. Jakmile vytvoříte tabulku otvorů, body počátku a štítky os X a Y se zobrazí tak, jak je uvedeno na obrázku níže, a vy budete moci vytvořit přehled otvorů:

Vytvoření tabulky otvorů

1. Klikněte na rovinnou plochu, která obsahuje otvory. Program SpaceClaim vytvoří referenční rovinu pro tabulku otvorů.
2. Klikněte a přetáhněte tabulku otvorů na prázdné místo v okně návrhu. Zobrazí se štítky os X a Y a bod počátku.

V tabulce se zobrazí otvory s válcovým zahloubením, se zahloubením nebo zaoblením. Rozměry jsou převzaty z průsečíku horní roviny s otvorem.

Program SpaceClaim používá ke shromáždění otvorů do tabulky všechny plochy tělesa se stejnou orientací. Úprava štítku u otvorů, který se objeví na několika plochách, je znázorněna na obrázku níže.

Přesunutí počátku tabulky otvorů

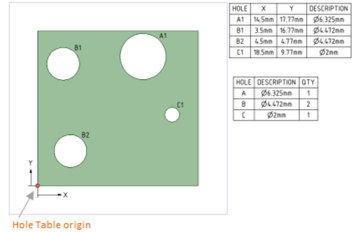

Tažením za počátek tabulky otvorů můžete tabulku přesunout. Jak je znázorněno na obrázku níže, počátek se zobrazuje jako červený kroužek.

• Chcete-li zobrazit počátek, najeďte na dvě kolmé osy souřadnic X a Y (s prodlouženými přímkami).
• Když vyberete počátek, jeho velikost se zvětší a všechny platné polohy se zobrazí jako červené body. Tyto červené body počátku zůstanou viditelné, dokud nezačnete s přetažením počátku na jinou polohu. Když přetahujete počátek, data souřadnic X anebo Y v tabulce otvorů se okamžitě aktualizují, abyste měli přehled o údajích souřadnic X a Y v různých polohách počátku.>

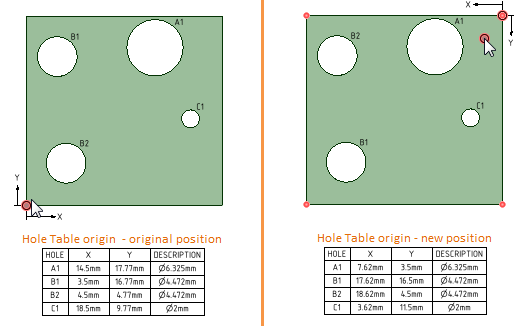

• Když uvolníte počátek při nastavení nové polohy, body počátku se již nebudou zobrazovat a tabulka otvorů se aktualizuje a bude zobrazovat souřadnicovou polohu X a Y nové polohy počátku. Když počátek posunete dostatečně blízko k jiné platné poloze počátku, souřadnice X a Y zobrazí novou polohu a počátek se přichytí k této nové poloze. Jak je znázorněno níže:
•

Formátování vlastností textu u prvků tabulky otvorů

Můžete použít možnosti formátování ve skupině Písmo na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy., pokud chcete formátovat vlastnosti textu štítků X/Y a všech štítků otvorů, jak je znázorněno na obrázku níže. Dáváte například přednost zobrazení textu v jiném než výchozím stylu písma nebo v písmu pro Microsoft Windows 3.1, např. Modern, Roman nebo Script. Můžete také změnit vlastnosti textu tabulky otvorů buďto u jedné, nebo u několika ploch.

1. Vyberte osu počátku nebo prodlužovací přímku.
2. Klikněte na záložku Podrobnosti a ve skupině Písmo vyberte Možnosti písma.

   Písmo osy nebo přímky se automaticky změní a váš výběr se aktualizuje.

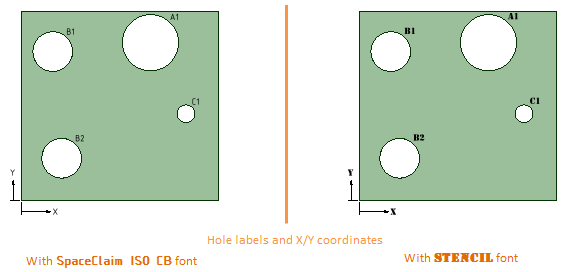

Níže uvedení obrázek ukazuje příklady tabulek otvorů s různými písmy použitými pro štítky otvorů a souřadnice os X a Y:

Práce s tabulkami otvorů

• Velikost tabulky nebo přehledu můžete podle potřeby změnit pomocí ovládacích prvků vytažení. Chcete-li tabulkou nebo přehledem otáčet, použijte ovládací prvek otočení v horní části tabulky.
• Stejně jako u normální tabulky, i zde můžete změnit hodnoty řádků a sloupců na panelu Vlastnosti, pokud chcete upravit počet, šířku nebo výšku prvku tabulky.>

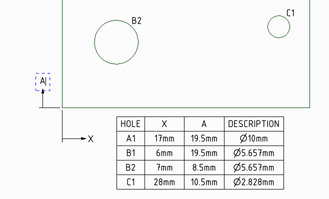

• Můžete změnit text štítku jednotlivé osy a vlastnosti textu (text je samostatný řádek). Můžete mít například souřadnice X-A, namísto souřadnic X-Y.

•



• Pokud provedete změny ve vašem návrhu, vyberte tabulku (nebo osu X či Y) a použijte pravé tlačítko myši k:
  • Show Hole Chart (Zobrazit přehledu otvorů) za účelem vytvoření dalšího přehledu.
  • Show Hole Table (Zobrazit tabulku otvorů) k vytvoření aktuální tabulky.
  • Save Table As (Uložit tabulku jako) webový (.htm, .html) nebo XML soubor.

• Když změníte velikost otvoru, hodnoty v tabulce se aktualizují a tabulka změní pořadí a klasifikaci otvorů a řádku v tabulce.

• Když otvor zkopírujete a vložíte, tabulka se aktualizuje a bude zobrazovat nový řádek s polohou X, Y daného otvoru a hodnoty popisu.

• Po přetažení štítku na jinou pozici v návrhu se tabulka aktualizuje na velikost a polohu nového otvoru. Chcete-li zobrazit své změny v nové tabulce, klikněte pravým tlačítkem myši a vyberte možnost Show Hole Table (Zobrazit tabulku otvorů).

• Chcete-li odstranit tabulku nebo přehled, vyberte tabulku, klikněte pravým tlačítkem myši a vyberte možnost Cut (Vyjmout).
