Odstranění zaoblení

Nástroj  Rounds (ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem.) poskytuje rychlý a snadný způsob k odstranění zaoblení z objektů. Je podobný nástroji Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.), ale s nástrojem Rounds (ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem.) můžete vybírat pouze zaoblené hrany.

Níže uvedený obrázek ukazuje příklad dobře vytvořených zaoblení nalevo a špatně vytvořených zaoblení napravo:

Než začnete:

• Budete mít vyšší šanci na úspěch, pokud najednou odstraníte vždy jen několik zaoblení. Pokud strávíte hodně času odstraňováním zaoblení, možná si budete chtít prohlédnout průvodce k programu SpaceClaim nebo získat technickou podporu online na adrese SpaceClaim.com, kde jsou uvedeny pokročilé metody, které lze při odstraňování zaoblení použít.
• Pečlivě si prohlédněte model z různých úhlů a úrovní přiblížení, abyste mohli co nejlépe stanovit oblasti zaoblení, které chcete odstranit. Každá oblast modelu je jedinečná a různé oblasti mohou vyžadovat různé přístupy k odstranění zaoblení.
• Vyberte si nejprve zaoblení nebo skupinu zaoblení s nejkratšími hranami.

Abyste zajistili přesné a kompletní odstranění zaoblení, odstraňte zaoblení v opačném pořadí, než v jakém byla vytvořena, jak je znázorněno na příkladu níže na modelu s barevným zaoblením.

Odstranění zaoblení

Rozdělení a částečné odstranění zaoblení:

1. Klikněte na možnost Rounds (ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem.) ve skupině Odstranit na záložce Příprava.

   Vyvarujte se rozdělení zaoblení. Namísto toho rozdělte jeho libovolnou stranu. Možná budete muset rozdělit a částečně odstranit jedno nebo několik zaoblení před odstraněním sousedních zaoblení, zvláště tehdy, když se dvě nebo více zaoblených ploch setkává na hraně nebo ve vrcholu. Zaoblená plocha je rozdělena a vyplněna uprostřed. Chcete-li vybrat plochy nebo uzavírací plochy, použijte nástroj Faces (Plochy).

2. Najeďte na jednu tečnou hranu zaoblené plochy k zobrazení rozdělených linií zaoblení. Tyto linie vám ukazují vizuální označení toho, kde se zaoblení rozdělí, jak je znázorněno níže. Linie rozdělení můžete přesouvat pomocí myši.



V případě potřeby můžete na panelu Možnosti vybrat možnost Cap width (Šířka zakončení), pokud chcete upravit procento zaoblené plochy, která je odstraněna.

• Klikněte na hranu k rozdělení zaoblené plochy.
• Vyberte zaoblení, které chcete odstranit:

• Klikněte na objekt ve stromové struktuře k výběru všech hran na objektu.

• Vyberte zaoblenou plochu v oblasti návrhu. Můžete podržet klávesu Ctrl a vybrat plochy nebo nakreslit rámeček, pokud chcete vybrat několik ploch.

• Stisknutím klávesy Ctrl + kliknutím zrušíte výběr plochy.

• Z kontextové nabídky vyberte Select (Vybrat) > Using Box (Použít rámeček) Najeďte myší na oblast, kterou chcete odstranit, abyste identifikovali díly, které chcete vybrat. Nakreslete rámeček výběru kolem oblasti. Zaoblené plochy můžete vybrat pouze tehdy, když je tento nástroj aktivní.

Chcete-li vybrat plochy nebo uzavírací plochy, použijte nástroj Faces (Plochy).

1. Klikněte na ikonu nástroje Complete (Dokončit).

   Program SpaceClaim odstraní zaoblené plochy, které vyberete, a nahradí je ostrými hranami.

Ikony nástrojů

Následující ikony nástroje

Možnosti

Na panelu Možnosti jsou k dispozici následující možnosti:

• Automaticky zmenšit oblast výplně: Tuto možnost vyberte k rozdělení zaoblených ploch, pokud je nelze odstranit, když vyberete řetězec zaoblení a nelze jej zcela vyplnit. ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. budou částečně odstraněna.
• Šířka zakončení: Procento šířky zaoblení, které je odstraněno, když kliknete na hranu stávajícího zaoblení. Rozdělení jsou zobrazena, když budete posouvat kurzorem po tečných hranách zaoblení.

Příklady

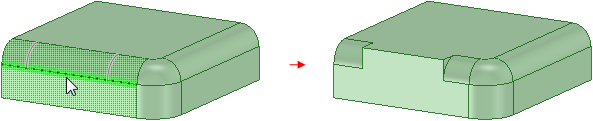

Rozdělení a částečné odstranění zaoblení

Použití jiných nástrojů k odstranění zaoblení

• Při odstraňování zaoblení máte také možnost použít nástroj Replace (Nahradit) ze skupiny Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy., pokud chcete jednu plochu nahradit jinou. Můžete nahradit několik ploch jednou plochou, nahradit jednu plochu několika plochami nebo nahradit několik ploch několika jinými plochami.
•

Plné zaoblení nahrazeno plochou

Sled kroků pomocí plochy k odstranění zaoblení

• Zkuste použít nástroj Sphere (Koule) ze skupiny Vložit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy.. Pomocí tohoto nástroje můžete vytvořit kulatou kouli a umístit ji do složitých geometrických spojů. Jakmile je na místě, můžete kouli použít k rozdělení spojení za účelem odstranění zaoblení. V některých případech můžete chtít vytvořit řetězec dvou nebo několika koulí, který vám pomůže s odstraněním většího nebo několika složitých zaoblení.
• Abyste předešli potížím při odstraňování koulí, je dobré vyplnit kouli ihned poté, co odstraníte zaoblení na libovolné straně koule nebo řetězce koulí.

Použití Nástroje Sphere (Koule) k rozdělení a částečnému odstranění zaoblení
