Odstranění zaoblení

Můžete použít nástroj  Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.) ze skupiny Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. k odstranění a zakončení zaoblených ploch. Tuto činnost možná budete chtít vykonat, když se budete pokoušet přesunout výstupek obklopený zaoblenými plochami a nebudete schopni jej přesunout, protože zaoblení vytváří složitou nebo obtížnou geometrii. Nástroj Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.) se pokusí odstranit zaoblení ploch, které vyberete, a prodlouží plochy, které nejsou vybrány. Pomocí nástroje Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.) můžete dvakrát kliknout na řetězec zaoblení k odstranění dlouhých nepřerušených řetězců zaoblení.

Než začnete

• Budete mít vyšší šanci na úspěch, pokud najednou odstraníte vždy jen několik zaoblení. Pokud strávíte hodně času odstraňováním zaoblení, možná si budete chtít prohlédnout průvodce k programu SpaceClaim nebo získat technickou podporu online na adrese SpaceClaim.com, kde jsou uvedeny pokročilé metody, které lze při odstraňování zaoblení použít.
• Pečlivě si prohlédněte model z různých úhlů a úrovní přiblížení, abyste mohli co nejlépe stanovit oblasti zaoblení, které chcete odstranit. Každá oblast modelu je jedinečná a různé oblasti mohou vyžadovat různé přístupy k odstranění zaoblení.

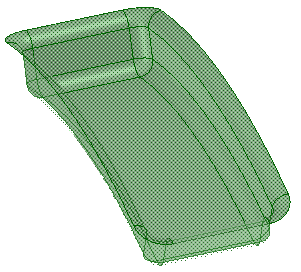

• Abyste zajistili přesné a kompletní odstranění zaoblení, odstraňte zaoblení v opačném pořadí, než v jakém byla vytvořena, jak je znázorněno na příkladu níže na modelu s barevným zaoblením.

Vyplnění zaoblení nebo sražení

1. Klikněte na ikonu nástroje Select (Vybrat).

2. Vyberte zaoblení nebo sražení.

3. Klikněte na nástroj Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.) nebo stiskněte klávesu F k vyplnění zaoblení a vytvoření zakončení, pokud je to potřeba.

   Pokaždé, když vyplníte zaoblení, na panelu SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka. se vytvoří skupina ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem..

   Můžete vyplnit jakékoli zaoblení vytvořené v programu SpaceClaim, i zaoblení, která odstraňují podkladovou plochu, dokud není zaoblení změněno nějakou jinou činností.

Odstranění zaoblené plochy

1. Vyberte zaoblenou plochu.

2. Klikněte na nástroj Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.) nebo stiskněte klávesu F.

   Pokud odstraněním plochy vytvoříte neplatné těleso, těleso se převede na povrch.

   Pokud je obtížné zaoblenou plochu odstranit, zkuste stisknout klávesu Alt + kliknout na plochu s nástrojem Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.) nebo použijte nástroj Replace (Nahradit).

Zakončení několika zaoblených ploch

Když je nástrojem Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.) odstraněno několik vybraných zaoblených ploch, jsou odstraněny v konkrétním pořadí tak, aby mohly být obnoveny kliknutím pravým tlačítkem myši a výběrem Reattach Rounds (Obnovit zaoblení) u každé skupiny, a to v opačném pořadí.

Obvykle můžete vybrat všechny zaoblené plochy a kliknout na nástroj Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.), pokud je všechny chcete odstranit a zakončit. Někdy to však není možné. V takovém případě vyberte jedno zaoblení a vyplňte jej. Pokud to funguje, zrušte poslední činnost a vyberte dané zaoblení a další. Zrušte poslední činnost. Pokračujte v přidávání zaoblení do vašeho výběru a pokuste se je vyplnit, dokud vyplňování neselže. Nyní jste tak identifikovali jedno ze zaoblení, které způsobuje problém. Dále vyplňte všechna zaoblení, která se úspěšně vyplnila. Nakonec opakujte tento proces v opačném směru tečného řetězce zaoblení. Jakmile vyplníte všechna zaoblení, kromě jednoho nebo dvou, která způsobují problém, vyberte jedno zaoblení způsobující problém a jeho dvě sousední. Poté klikněte na Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.). Tento proces umožňuje více možností pro prodloužení sousedních hran k protnutí a zakončení zaoblení.

Pokud máte potíže s vyplňováním řetězce zaoblených ploch, nejprve rozdělte zaoblené plochy, potom vyplňte nově vytvořené plochy a potom vyplňte zbývající zaoblené plochy.

Příklady

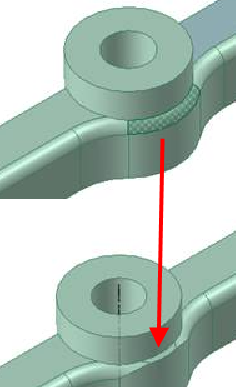

Obtížně odstranitelné zaoblení nahrazené před odstraněním

Vyplnění rohového zaoblení, které bylo vytvořeno jako povrch – povrchové zaoblení v importovaném návrhu

Importovaná geometrie určená k vyplnění ohraničená povrchovými zaobleními

Vyplnění řetězce zaoblených hran – původní řetězec k vyplnění, řetězec po rozdělený zaoblených ploch a vyplněný řetězec

Pokud nelze zaoblení odstranit, přidá se „stop plocha“ a odstraňování zaoblení je přerušeno (Stop plocha je zakončením nebo prázdnou plochou).

Můžete vyplnit řetězec zaoblených ploch, když má stop plochu pouze jeden konec řetězce zaoblení.

Použití jiných nástrojů k odstranění zaoblení

Nástroj Replace (Nahradit)

Při odstraňování zaoblení máte také možnost použít nástroj Replace (Nahradit) ze skupiny Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy., pokud chcete jednu plochu nahradit jinou. Můžete nahradit několik ploch jednou plochou, nahradit jednu plochu několika plochami nebo nahradit několik ploch několika jinými plochami.

Plné zaoblení nahrazeno plochou

Sled kroků pomocí plochy k odstranění zaoblení

Nástroj Sphere (Koule)

• Zkuste použít nástroj Sphere (Koule) ze skupiny Vložit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy.. Pomocí tohoto nástroje můžete vytvořit kulatou kouli a umístit ji do složitých geometrických spojů. Jakmile je na místě, můžete kouli použít k rozdělení spojení za účelem odstranění zaoblení. V některých případech můžete chtít vytvořit řetězec dvou nebo několika koulí, který vám pomůže s odstraněním většího nebo několika složitých zaoblení.
• Abyste předešli potížím při odstraňování koulí, je dobré vyplnit kouli ihned poté, co odstraníte zaoblení na libovolné straně koule nebo řetězce koulí.

Použití Nástroje Sphere (Koule) k rozdělení a částečnému odstranění zaoblení
