Las en el grupo Sketch (Boceto) en la pestaña Chapa metálica son un poco distintas de las herramientas normales de boceto:
Los rectángulos, los círculos, los polígonos y las elipses se extruden automáticamente al espesor de la pared de la chapa metálica que dibuja. Véase Opciones de chapa metálica para cambiar la espesor predeterminado de la pared. Las líneas, estrías y los arcos se extruden cuando forman un perfil cerrado.
El bosquejado en un espacio vacío crea nuevas paredes.
Se muestra una vista previa como bosquejo que muestra que el espesor de la pared de cada curva del boceto:

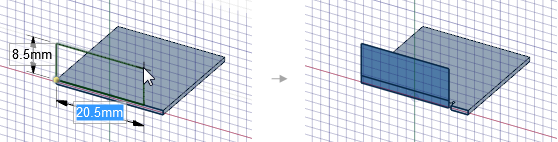

El boceto perpendicular a una pared existente crea una nueva pared con un pliegue entre las paredes con relieves de esquina o entre los relieves de canal, donde sea necesario. El radio del pliegue se crea al interior cuando el bosquejo se conecta en el borde superior y en el exterior cuando el bosquejo se conecta en el borde inferior:
El bosquejo sobre una pared existente crea las del boceto en la pared que puede utilizar con la las herramientas Bend (Pliegue) y Split (División).

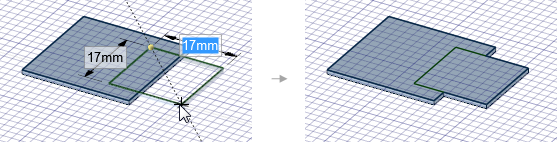

El boceto al lado de o con superposición sobre una pared existente agrega material a la pared y puede imprimir las curvas de superposición curvas sobre la pared:
Además, puede seleccionar la opción Profile (Perfil
) para crear una pared que sea perpendicular al plano bosquejado que ha proyectado:
Las siguientes opciones del bosquejo de la Chapa metálica le permiten elegir entre bosquejar una pared plana o una pared que sea perpendicular al plano de bosquejo:
|
|
Al bosquejar un perfil abierto (serie de líneas), se crea una pared perpendicular. Al bosquejar un perfil cerrado (cuadrado, círculo, etc.), se crea una pared plana. |
|
|
Cualquier boceto cerrado crea una pared plana. |
|
|
Al bosquejar un perfil abierto (serie de líneas), se crea una pared perpendicular. |
|
|
Utilice la ubicación de inicio del bosquejo para determinar si el interior o el exterior de la chapa se mantiene cuando se pliega. |
|
|
Mantiene la longitud de la superficie interior de la chapa cuando se pliega. |
|
|
Mantiene la longitud de la superficie exterior de la chapa cuando se pliega. |
Las siguientes opciones están disponibles en todas las herramientas de boceto:
Dimensiones cartesianas: seleccione un punto en un boceto y, a continuación, haga clic en esta opción para ver las dimensiones cartesianas desde el punto. Las dimensiones cartesianas le muestran las distancias a X e Y desde el punto que usted seleccione. Si no tiene un punto seleccionado, muestra las distancias a X e Y desde el origen.
Dimensiones polares: seleccione un punto en un boceto y, a continuación, haga clic en esta opción para ver las dimensiones polares desde el punto. Las dimensiones polares le muestran un ángulo y una distancia desde el punto que usted seleccione. Si no tiene un punto seleccionado, muestra el ángulo y la distancia desde el origen.
Snap to grid (Ajustar a la cuadrícula): seleccione esta opción para activar o desactivar el ajuste mientras dibuja. El cursor se ajustará al incremento de espaciado de la cuadrícula menor mientras que usted dibuja. Los valores predeterminados son de 1 mm para el sistema métrico y 0.125 pulgadas para las unidades imperiales. Véase Opciones de unidades para cambiar el espaciado de la cuadrícula menor.
Snap to angle (Ajustar al ángulo): seleccione esta opción para activar o desactivar el ajuste mientras dibuja. El cursor se ajustará al incremento de ajuste angular mientras que usted dibuja. El valor predeterminado es de 15 grados. Véase Snap options (Opciones de ajuste) para cambiar el incremento angular usado para el ajuste.
Crear curvas de esquemas: las curvas del boceto se crean como curvas del esquema. Si mueve el diseño a una hoja de dibujo con modo Boceto seleccionado debe seleccionar la casilla de verificación una vez más en el grupo Opciones de boceto del panel de opciones para crear curvas en el esquema de la hoja de dibujo. Véase Curvas del esquema.
Curve Fitter Options (Opciones del ajustador de la curva): si el plano del boceto pasa a través de un objeto de malla, el sistema se ajustará a través de los puntos de la faceta. Las líneas se visualizan en verde y los arcos, en azul. Las siguientes opciones se aplican a las curvas creadas por el sistema.
Fit curves (Ajustar curvas) - desactive esta opción si no desea que el sistema ajuste las curvas a través de los puntos.
Tolerance (Tolerancia) - determina la cantidad de puntos que se encontrarán, lo que también determina cuántas curvas se crearán. Cuanto más pequeña sea la tolerancia, más puntos se encontrarán y curvas se crearán.
Auto-merge (Combinar automáticamente) - cuando está seleccionado, el sistema combinará líneas y arcos para formar estrías. Las estrías se visualizan en color rosa.
