Arrastre de chapa metálica

Utilice la herramienta  Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.) en el grupo de la barra de herramientas Crear en la pestaña Chapa metálica para cambiar las piezas de chapa metálica.

Puesto que las caras del espesor de la chapa metálica son delgadas y lo más probable es la vea alejadas, la selección de un borde no espeso permite ambas opciones de Arrastre, borde y cara. La imagen que aparece a continuación muestra que se pueden elegir para arrastrar el borde (flecha de Arrastre atenuado) o arrastrar la cara (flecha de Arrastre activa). En este caso, también tiene la opción de extender la pared o crear una muesca.

Si usted elige Joggle (Muesca) en la minibarra de herramientas , el arrastre del borde creará una muesca.

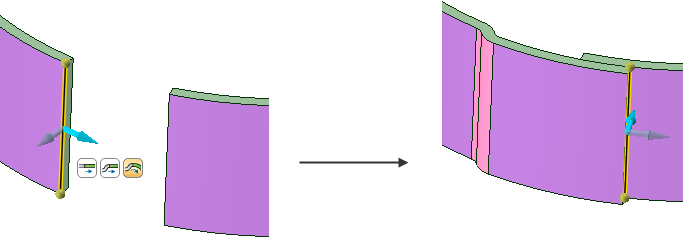

En las paredes cilíndricas, la minibarra de herramientas tiene una opción para crear una muesca curvada .

Si cambia las direcciones de Arrastre, el borde se levanta para hacer un nueva pared.

Las uniones y los relieves doblados se crean automáticamente y están determinados por la configuración actual de las herramientas Junction (Unión) y Relief (Relieve). El arrastrar un borde en el interior de un contorno interior crea un espacio a ambos lados si se elige un relieve de un pliegue circular o cuadrado en el ancho estándar del pliegue estándar. Si un tipo de relieve de canal está seleccionado, entonces el espacio es igual al ancho de canal.

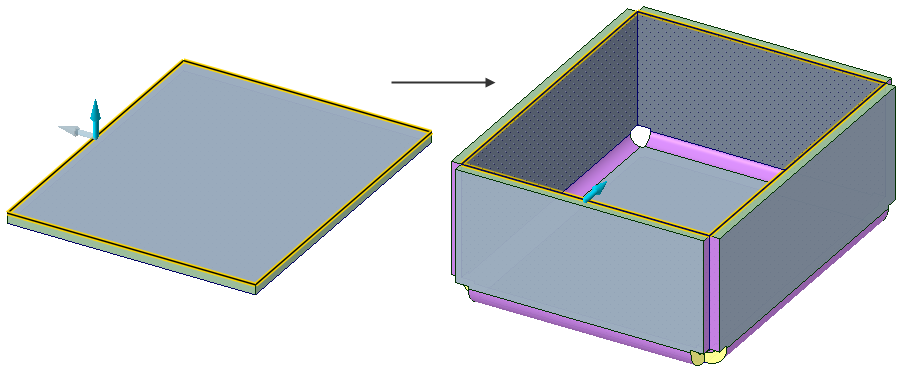

Puede seleccionar un bucle del borde para arrastrar simultáneamente paredes múltiples, como se muestra a continuación.

Cuando arrastra las paredes de un diseño, los bordes laterales de la nueva pared seguirán los ángulos de sus vecinos. Este ángulo está normalmente en 90°, pero puede ser casi cualquier ángulo. Si las paredes adyacentes son ángulos obtusos, la pared vecinal debe ser inferior a 135° para que la nueva pared siga a las vecinas.

Puede crear pliegues cónicos tirando de uno de los bordes de la unión del pliegue.

Cuando arrastre los bordes laterales con uniones de pliegues adyacentes, puede ajustar el resultado del radio circular al radio de la unión. Mantenga pulsada Mayús mientras arrastra para ajustar el radio del pliegue, interior o exterior, según corresponda.

Las teclas de método abreviado funcionan para todas las herramientas en ambas pestañas. Por ejemplo, puede pulsar P para activar la herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior. o la pestaña Chapa metálica.

Arrastrar piezas de chapa metálica

1. Haga clic en la herramienta Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.) del grupo Editar en la pestaña Chapa metálica.

2. Cambie las configuraciones de las herramientas Junction (Unión) y Relief (Relieve) en el grupo Modificar, si es necesario.

   La configuración de estas herramientas se utiliza cuando arrastra. Por ejemplo, si la herramienta Unión se configura en Sharp (Afilar), entonces se crea un borde afilado cuando arrastra. Los iconos de herramientas cambian para representar sus configuraciones actuales para que pueda verlas de un solo vistazo.

3. (Opcional) Modificar las opciones de pliegue en el panel Opciones:

   Las opciones de pliegue controlan dónde se crean los radios de pliegue en relación a las paredes adyacentes.

   • Usar Edge Location (Ubicación del borde): cuando arrastra un borde de chapa metálica, la ubicación del radio del pliegue depende del borde que seleccione y de la dirección hacia la arrastre.

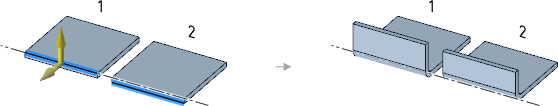

     Cuando arrastra lejos del otro borde (1), el borde seleccionado se convierte en una esquina interior.
     Cuando arrastra a través del otro borde (2), el borde seleccionado se convierte en una esquina exterior.

   •  Inside (Interior): la longitud de la superficie interior de la pared se mantiene, como 1 en la ilustración anterior.

   •  Outside (Exterior): la longitud de la superficie exterior de la pared se mantiene, como 2 en la ilustración anterior.

   •  Desplazar: la cantidad de espacio para permitir el pliegue cuando arrastra.

   • Bend angle (Ángulo de pliegue): el ángulo entre dos paredes.

   • Bend radius (Radio de pliegue): el radio interno del pliegue.

4. Seleccione una de las siguientes opciones:

   • Un borde para crear una nueva pared con el espesor predeterminado de la chapa.

   • Una cara del espesor para extender una pared ampliación ya existente.

   • Una cara de la pared para desplazar (o mover) la pared en el sentido de la flecha de arrastre.

   • Un borde de espesor para redondear o biselar el borde. No puede crear un dobladillo sobre un borde sin espesor.

5. (Opcional) Haga clic en la guía de herramientas Pull Direction (Dirección de arrastre) o mantenga pulsada la tecla Alt y seleccione un elemento de referencia para establecer la dirección de arrastre.

6. (Opcional) Haga clic en la guía de herramientas Up To (Hasta) o pulse U y seleccione una cara, borde o punto para levantarlo hacia arriba.

7. Haga clic sobre la flecha de Arrastre amarilla y avance en la dirección de la flecha.

Ejemplos

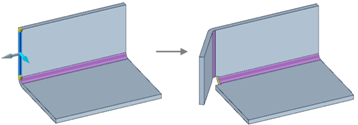

Al arrastrar una pared con una pared adyacente se crea un ángulo en el extremo de la nueva pared.

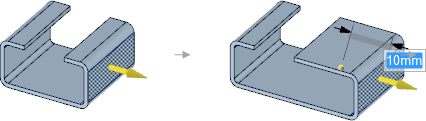

Al arrastrar un lado de una pared se mueve la pared y cambia las paredes adyacentes.

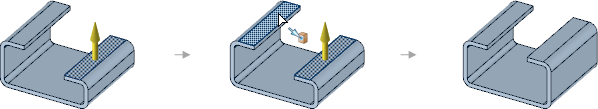

Al mover las paredes usando la guía de herramientas Up To (Hasta) .





Al arrastrar una pared hasta una pared en ángulo. La pared se une a las paredes desde las que se extiende. La extensión y pared en ángulo no se combinan, se mantiene un pequeño espacio.





Al crear las paredes de barrido de la chapa metálica mediante la selección de una cadena tangente cadena de bordes y al arrastrarlas perpendiculares a la cadena (izquierda). Las paredes de la chapa metálica barrida se pueden desplegar (derecha).

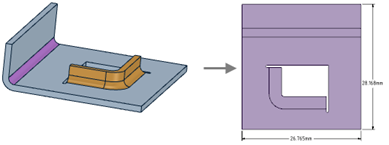

Al arrastrar el borde de un bucle interior para crear una forma de brida. Los relieves de los bordes, se crean automáticamente y puede desplegarse. (Relieves no están resaltados en la figura debido a que aún no están clasificados como relieves de borde).





ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. una pared de chapa metálica en ángulo. La pared vecina ha sido modificada de manera que no mantenga la unión.

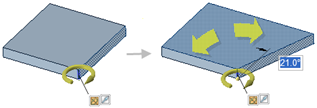

Uso de la guía de herramientas Revolve (RotarDiseño: con la herramienta Rotar, girar un diseño 90 grados en el plano de la pantalla. Puede rotar su diseño en sentido horario o antihorario. Objeto: con el controlador de movimiento, girar un objeto alrededor de un eje.) para hacer una cara de extremo en ángulo.

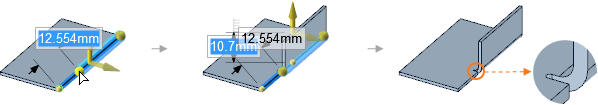

Para arrastrar una pared parcial

1. Haga clic en la herramienta Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.).

2. Cambiar la configuración Relief tool (Herramienta de relieve) en el grupo Crear, si es necesario.

3. Seleccione un borde en la pared.

4. Arrastre una o ambas esferas amarillas al ancho deseado.

   Escriba un número para dimensionar la ubicación desde el extremo del borde.

5. Haga clic sobre la flecha de Arrastre amarilla y avance en la dirección de la flecha.

6. Se crean relieves según sea necesario. La forma y el tamaño del relieve están determinados por la Edge Relief tool (Herramienta de relieve de borde) y sus Opciones de chapa metálica.

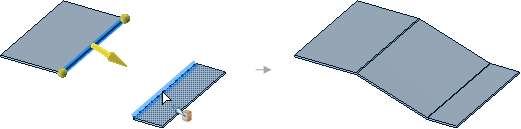

Arrastrar una pared entre dos paredes paralelas

1. Haga clic en Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.) del grupo Crear en la pestaña Chapa metálica.

2. Seleccione un borde en la primera pared.

3. Haga clic en la guía de herramientas Up To (Hasta) o pulse U.

4. Seleccione un borde en la segunda pared.

   El controlador de arrastre visualiza previamente la dirección de arrastre cuando se desplaza el ratón sobre un borde.

   Los pliegues se agregan automáticamente según sea necesario.





Controlar el ángulo de pliegue de un arrastre

Introduzca un valor en la opción Bend angle (Ángulo de pliegue) antes de arrastrar.

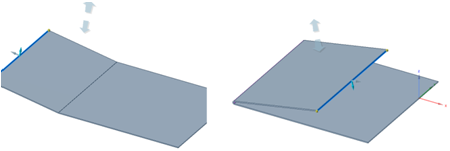

El ángulo se mide desde el estado plano de la chapa. La siguiente imagen muestra un pliegue de 10° (a la izquierda) y 170° (a la derecha)

Crear un círculo o bisel

1. Haga clic en la herramienta Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.).
2. Seleccione uno o más bordes de espesor.
3. Haga clic en Round (CírculoEsquina redondeada en la intersección de dos líneas o bordes. Círculo se refiere a una esquina exterior; una esquina interior se conoce como empalme. Los círculos y los empalmes se llaman círculos. Véase Empalme, Círculo de radio constante, Círculo de radio variable.) o en Chamfer (BiselÁngulo inclinado entre dos bordes creado mediante la herramienta Arrastrar; ángulo con igual revés; escuadra.) en el panel de opciones de arrastre.

   También puede seleccionar Round (CírculoEsquina redondeada en la intersección de dos líneas o bordes. Círculo se refiere a una esquina exterior; una esquina interior se conoce como empalme. Los círculos y los empalmes se llaman círculos. Véase Empalme, Círculo de radio constante, Círculo de radio variable.) o Chamfer (BiselÁngulo inclinado entre dos bordes creado mediante la herramienta Arrastrar; ángulo con igual revés; escuadra.) desde la minibarra de herramientas.

4. Haga clic sobre la flecha de Arrastre amarilla y avance en la dirección de la flecha.

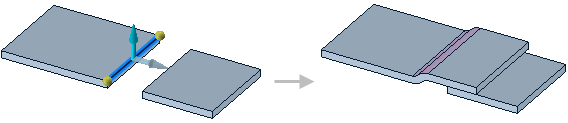

Crear una palanca o unión S

1. Haga clic en la herramienta  Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.) del grupo Crear en la pestaña Chapa metálica.

2. Seleccione el borde de una pared de chapa metálica.

3. Seleccione una opción de Bend (Plegar) en el panel de opciones Chapa metálica.
4. Arrastre a lo largo de la dirección de la pared.

   La pared apalancará hacia arriba un espesor de pared y continuará en la misma dirección, como se muestra a continuación. Las caras plegadas se vuelven muescas.

Guías de herramientas

La siguiente guías de herramientas están disponibles para esta herramienta:

Opciones de chapas metálicas

Las siguientes opciones están disponibles para esta herramienta:

• Usar Edge Location (Ubicación del borde): cuando arrastra un borde de chapa metálica, la ubicación del radio del pliegue depende del borde que seleccione y de la dirección hacia la arrastre.

  Cuando arrastra lejos del otro borde, el borde seleccionado se convierte en una esquina interior.
  Cuando arrastra a través del otro borde, el borde seleccionado se convierte en una esquina exterior.

•  Inside (Interior): la longitud de la superficie interior de la pared se mantiene, como 1 en la ilustración anterior.

•  Outside (Exterior): la longitud de la superficie exterior de la pared se mantiene, como 2 en la ilustración anterior.

•  Offset (Desplazar): la cantidad de espacio que se necesita para desplazar la chapa con el fin de dejar espacio para arrastrar.

•  Dimension to Selected Edge (Dimensionar el borde seleccionado): utiliza el borde seleccionado para calcular automáticamente la dimensión de referencia basada en la dirección de arrastre subsiguiente.

•  Dimension to Inside Edge (Dimensionar el borde interior): utiliza el borde interior como la dimensión de referencia sin importar la dirección de arrastre.

•  Dimension to Outside Edge (Dimensionar el borde exterior): utiliza el borde exterior como la dimensión de referencia sin importar la dirección de arrastre.

• Bend angle (Ángulo de pliegue): ángulo entre dos paredes.

• Bend radius (Radio de pliegue): radio interno del pliegue.

Opciones de arrastre

• Add (Añadir): solo añadir material cuando arrastre. Si arrastra en dirección sustractiva, no se producirá ningún cambio. Puede combinar esta opción con otras opciones de arrastre.

• Cut (Cortar): solo retirar material cuando arrastre. Si arrastra en una dirección sustractiva, no se producirá ningún cambio. Puede combinar esta opción con otras opciones de arrastre.

• No merge (No combinar): arrastra sin combinarse con otros objetos incluso cuando el objeto arrastrado se intersecta con un objeto existente.

• Round (CírculoEsquina redondeada en la intersección de dos líneas o bordes. Círculo se refiere a una esquina exterior; una esquina interior se conoce como empalme. Los círculos y los empalmes se llaman círculos. Véase Empalme, Círculo de radio constante, Círculo de radio variable.): crea una esquina redondeada (filete) sobre un borde de espesor mientras arrastra.

• Chamfer (BiselÁngulo inclinado entre dos bordes creado mediante la herramienta Arrastrar; ángulo con igual revés; escuadra.): crea un bisel sobre un borde de espesor mientras arrastra.
