Escalado de sólidos y superficies

Puede escalar sólidos y superficies con la herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.. Puede escalar varios objetos en distintos componentes.

Para escalar un sólido, superficie o malla

1. Haga clic en Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.) en el grupo Edit (Editar), en la pestaña Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

2. Seleccione un sólido, superficie o malla (las mallas también tienen una herramienta Escalar en la pestaña Facetas).

3. Haga clic en la guía de herramientas  Scale Body (Escalar cuerpo).

4. Haga clic en un punto, vértice u origen para establecer el origen para escalar.

5. Arrastre para escalar dinámicamente (aparece un campo para mostrar la escala al arrastrar) o presione la barra espaciadora e introduzca la escala.

   Puede introducir expresiones matemáticas para calcular un factor de escala.

   Para escalar con una dimensión de anotación, haga clic en el icono de la chispa junto a la dimensión y escriba un nuevo valor.

Seleccione el sólido o superficie, presione Alt y haga clic en un vértice para anclar la escala y arrastre.

Para escalar un sólido de manera asimétrica

1. Haga clic en Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.) en el grupo Edit (Editar), en la pestaña Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

2. Seleccione un cuerpo sólido (las mallas pueden escalarse asimétricamente con la herramienta Escalaren la pestaña Facetas).

3. Haga clic en la guía de herramientas  Scale Body (Escalar cuerpo).

4. Haga clic en un punto, vértice u origen para establecer el origen para escalar.

5. Mantenga presionada la tecla Alt y seleccione un eje de origen, o mantenga presionada las teclas Alt y Ctrl, y seleccione un punto y una línea.

6. Arrastre en cualquier dirección de la línea para escalar la pieza en esa dirección.

   Puede presionar la barra espaciadora e introducir un valor de escala mientras arrastra.

Para convertir un sólido o superficie existente de milímetros a pulgadas

1. Cambie las unidades a pulgadas como se describe anteriormente.

2. Seleccione la herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. en el grupo de cintas Editar, en la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

3. Seleccione el objeto que desea convertir.

4. Escale el objeto en 25.4 .

Para escalar un plano o eje de referencia

1. Haga clic en Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.) en el grupo Edit (Editar), en la pestaña Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

2. Seleccione el plano y/o eje de referencia y seleccione una curva, superficie o sólido.

   Usted debe mantener presionada la tecla Ctrl y seleccione el plano. No se seleccionará en la selección de cuadros.

3. Haga clic en la guía de herramientas  Scale Body (Escalar cuerpo).

4. Seleccione un punto de anclaje.

5. Arrastre en la dirección de la flecha ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido..

Ejemplos

Escalar un sólido de manera asimétrica

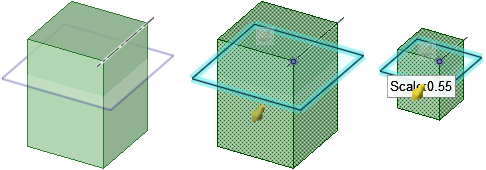

Escalar un plano y un eje con un sólido

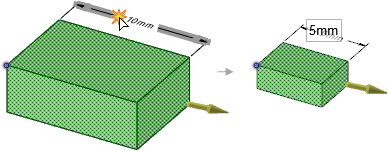

Puede utilizar dimensiones de anotación para escalar un objeto. Véase Edición con dimensiones de anotación.
