Patrones ligero

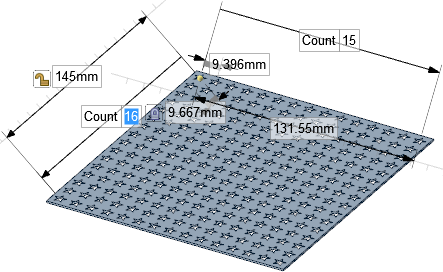

Los patrones ligeros permiten crear patrones en una chapa metálica que contengan cientos de miles de miembros. Se muestran casi tan rápido como uno de los miembros ya que solo las facetas gráficas del miembro original se calculan y, a continuación, se traduce en los gráficos de acuerdo con las dimensiones del modelo.





No puede seleccionar los miembros exclusivos de los gráficos. Todos los cambios son impulsados por el patrón líder y todos los miembros del patrón cuando se desplace la guía.

Cuando se cambie de un patrón real a un patrón ligero, el orificio que se ha seleccionado como patrón guía permanece seleccionado. Esto le permite convertir un patrón ligero en un patrón regular, cambiar el centro de la modificación o la posición de líder, posteriormente, regresar el patrón al peso ligero para propósitos de la velocidad.

Los patrones ligeros se convierten automáticamente en patrones regulares cuando exporta un diseño de chapa metálica.



Solo puede realizar un patrón ligero usando un patrón de orificios.

Crear un patrón ligero

  1. Siga las instrucciones en Crear un patrón para crear un patrón de orificios.

    También puede realizar cualquier tipo de patrón, como lineal, circular, radial, etc.

  2. Haga clic con el botón derecho en el patrón guía y, a continuación, seleccione Toggle Lightweight Pattern (Cambiar patrón ligero).

Convertir un patrón ligero en un patrón normal

Haga clic con el botón derecho en el patrón guía y, a continuación, seleccione Toggle Lightweight Pattern (Cambiar patrón ligero).
