Polígonos de chapa metálica

Utilice la herramienta Sheet Metal Polygon (PolígonoObjeto Complejo compuesto de tres o más líneas rectas en una figura cerrada. Utilice la herramienta Polígono para dibujar un polígono con hasta 32 lados. de chapa metálica) para trazar un polígono con entre 3 y 64 lados.

Los rectángulos, los círculos, los polígonos y las elipses se extruden automáticamente al espesor de la pared de la chapa metálica que dibuja. Puede cambiar el espesor de la pared predeterminado en las propiedades de chapa metálica.

Además, puede seleccionar la opción Profile (PerfilLínea en el espacio; esbozo de un objeto; se utiliza para describir los objetos al barrer o combinar.) para crear una pared que sea perpendicular al plano bosquejado que ha proyectado.

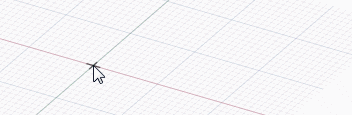

Dibujar un polígono en la chapa metálica

1. Haga clic en la pestaña Sheet Metal (Chapa metálica).

2. Haga clic en Polygon (PolígonoObjeto Complejo compuesto de tres o más líneas rectas en una figura cerrada. Utilice la herramienta Polígono para dibujar un polígono con hasta 32 lados.) en el grupo Sketch (Boceto).

3. (Opcional) Seleccione Use internal radius (Usar radio interno) en el panel Opciones para dimensionar el polígono basado en el diámetro de un círculo inscrito dentro del polígono. Desactive la opción para dimensionar el polígono se basa en un círculo circunscrito.

4. (Opcional) Haga clic en la opción Profile (PerfilLínea en el espacio; esbozo de un objeto; se utiliza para describir los objetos al barrer o combinar.) si desea crear paredes conforme dibuja.

5. Haga doble clic para configurar el centro del polígono.

   Puede dimensionar los puntos relativos con respecto a otros objetos del boceto.

6. Arrastre el ratón para dibujar el polígono y cambiar su orientación.

   La orientación es el ángulo del polígono en relación a los ejes X e Y.

   Puede pulsar Tab (Tabulación) y escribir un número para cambiar el diámetro, la orientación o el número de lados.

7. Haga clic en para completar el polígono.

   Los lados de un polígono están todos relacionados y actúan como un solo objeto. Cuando se arrastra en 3D, los bordes y las caras del polígono también mantendrá esta relación.

   Sugerencia Si usted recorta un boceto poligonal con la herramienta Trim Away (Recorte) puede arrastrar los lados del polígono con la herramienta Seleccionar para crear el polígono.

Opciones

Las siguientes opciones están disponibles en el panel de Opciones:

• Use internal radius (Usar radio interno): seleccione esta opción para dimensionar el polígono basado en el diámetro de un círculo inscrito dentro del polígono. Desactive la opción para dimensionar el polígono se basa en un círculo circunscrito. En la imagen que aparece a continuación, el círculo azul está inscrito dentro del polígono y el círculo de color naranja está circunscrito en torno a ella.

Las siguientes opciones del bosquejo de la Chapa metálica le permiten elegir entre bosquejar una pared plana o una pared que sea perpendicular al plano de bosquejo:

Las siguientes opciones están disponibles en todas las herramientas de boceto:

• DimensionesValores o expresiones que introduce para un control preciso durante la creación o modificación de un diseño. Puede dimensionar cada uno de los elementos, a partir de las líneas de bocetos hasta las caras de los sólidos. Véase Dimensiones ordinales, Dimensiones progresivas, Dimensión de regla. cartesianas: seleccione un punto en un boceto y, a continuación, haga clic en esta opción para ver las dimensiones cartesianas desde el punto. Las dimensiones cartesianas le muestran las distancias a X e Y desde el punto que usted seleccione. Si no tiene un punto seleccionado, muestra las distancias a X e Y desde el origen.

• DimensionesValores o expresiones que introduce para un control preciso durante la creación o modificación de un diseño. Puede dimensionar cada uno de los elementos, a partir de las líneas de bocetos hasta las caras de los sólidos. Véase Dimensiones ordinales, Dimensiones progresivas, Dimensión de regla. polares: seleccione un punto en un boceto y, a continuación, haga clic en esta opción para ver las dimensiones polares desde el punto. Las dimensiones polares le muestran un ángulo y una distancia desde el punto que usted seleccione. Si no tiene un punto seleccionado, muestra el ángulo y la distancia desde el origen.

• Snap to grid (AjustarLimítese a objetos, incrementos angulares y lineales, o puntos de la cuadrícula mientras está dibujando o editando sólidos. Puede personalizar el comportamiento de ajuste Archivo>Opciones. Presionar la tecla Mayús mientras arrastra ajusta la herramienta en función de su configuración de ajuste. Puede utilizar la herramienta de ajuste para restringir o bloquear todo el solo a puntos de la cuadrícula. a la cuadrícula): seleccione esta opción para activar o desactivar el ajuste mientras dibuja. El cursor se ajustará al incremento de espaciado de la cuadrícula menor mientras que usted dibuja. Los valores predeterminados son de 1 mm para el sistema métrico y 0.125 pulgadas para las unidades imperiales. Véase Opciones de unidades para cambiar el espaciado de la cuadrícula menor.

• Snap to angle (AjustarLimítese a objetos, incrementos angulares y lineales, o puntos de la cuadrícula mientras está dibujando o editando sólidos. Puede personalizar el comportamiento de ajuste Archivo>Opciones. Presionar la tecla Mayús mientras arrastra ajusta la herramienta en función de su configuración de ajuste. Puede utilizar la herramienta de ajuste para restringir o bloquear todo el solo a puntos de la cuadrícula. al ángulo): seleccione esta opción para activar o desactivar el ajuste mientras dibuja. El cursor se ajustará al incremento de ajuste angular mientras que usted dibuja. El valor predeterminado es de 15 grados. Véase Snap options (Opciones de ajuste) para cambiar el incremento angular usado para el ajuste.

• Crear curvas de esquemas: las curvas del boceto se crean como curvas del esquema. Si mueve el diseño a una hoja de dibujo con modo Boceto seleccionado debe seleccionar la casilla de verificación una vez más en el grupo Opciones de boceto del panel de opciones para crear curvas en el esquema de la hoja de dibujo. Véase Curvas del esquema.

• Curve Fitter Options (Opciones del ajustador de la curva): si el plano del boceto pasa a través de un objeto de malla, el sistema se ajustará a través de los puntos de la faceta. Las líneas se visualizan en verde y los arcos, en azul. Las siguientes opciones se aplican a las curvas creadas por el sistema.

  • Fit curves (AjustarLimítese a objetos, incrementos angulares y lineales, o puntos de la cuadrícula mientras está dibujando o editando sólidos. Puede personalizar el comportamiento de ajuste Archivo>Opciones. Presionar la tecla Mayús mientras arrastra ajusta la herramienta en función de su configuración de ajuste. Puede utilizar la herramienta de ajuste para restringir o bloquear todo el solo a puntos de la cuadrícula. curvas) - desactive esta opción si no desea que el sistema ajuste las curvas a través de los puntos.

  • Tolerance (Tolerancia) - determina la cantidad de puntos que se encontrarán, lo que también determina cuántas curvas se crearán. Cuanto más pequeña sea la tolerancia, más puntos se encontrarán y curvas se crearán.

  • Auto-merge (CombinarHerramienta que se utiliza para cortar o pegar geometría. automáticamente) - cuando está seleccionado, el sistema combinará líneas y arcos para formar estrías. Las estrías se visualizan en color rosa.
