Copia di bordi e facce

È possibile copiare bordi e facce selezionando l'opzione Extrude edge (EstrudiPer trascinare una faccia insieme ai suoi spigoli. Gli spigoli si estendono fino a contenere la faccia estrusa, creando una nuova sezione definita dagli spigoli. bordo) dello strumento Pull (Trascina). Inoltre, si possono copiare bordi e facce con lo strumento Move (SpostaUno strumento usato per traslare o ruotare la geometria.).

Copiando e incollando il bordo di una superficie sotto forma di curva o linea, le linee sono posizionate sullo strato attivo e rimangono selezionate finché non si cancella la selezione. Questa caratteristica è utile se sono necessari riferimenti per ricostruire una superficie.

Per copiare un bordo o più bordi

1. Fai clic su Pull (Trascina) nel gruppo Edit (Modifica) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Seleziona il bordo o i bordi che intendi copiare. Fai doppio clic per selezionare una catena di bordi.

3. Seleziona l'opzione Copy edge (Copia bordo) nel pannello Options (Opzioni) o dalla barra di formattazione rapida.

   È anche possibile copiare il bordo trascinando e tenendo premuto CTRL con le opzioni Pivot Edge (BordoOggetto 3D composto da un singolo confine esterno di una caratteristica. Una linea disegnata in 2D diventa uno spigolo quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento trascina. perno) o Extrude edge (EstrudiPer trascinare una faccia insieme ai suoi spigoli. Gli spigoli si estendono fino a contenere la faccia estrusa, creando una nuova sezione definita dagli spigoli. bordo) selezionate.

   La freccia di trascinamento cambia per visualizzare le due direzioni nelle quali è possibile creare copie del bordo. Una freccia viene evidenziata per visualizzare la direzione principale.

4. Se la freccia che punta nella direzione in cui si desidera copiare il bordo non è evidenziata, fai clic sulla freccia o premi Tab per cambiare la direzione.

5. Trascina il bordo nella direzione della freccia Pull (Trascina) evidenziata.

   Durante il trascinamento, viene visualizzata la distanza tra il bordo copiato e il nuovo bordo. Quando si crea un bordo esterno, viene creata una superficie tra il bordo copiato e quello nuovo.

Premi CTRL e trascina per copiare la faccia selezionata.

Copiatura di bordi meshati

Quando si copiano e incollano bordi meshati, il risultato è una poli-linea.

Esempi

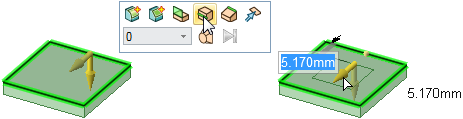

Copia di bordi per creare nuovi bordi su una faccia.

Quando si copia un bordo, il bordo si regola in base alla geometria del solido

Copia di una faccia arrotondata
