Guida in linea SpaceClaim

Sostituire facce

Usare lo strumento  Replace (Sostituisci) nella barra multifunzione Edit (Modifica) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) per sostituire una faccia con l'altra. E' possibile sostituire più facce con una singola faccia, sostituire una singola faccia con più facce, o sostituire più facce con altre facce.

Lo strumento Replace (Sostituisci) vi consente anche di semplificare o allineare manualmente facce e curve complesse in piani, coni, e cilindri. (Se volete rendere automatico questo processo, usare lo strumento Simplify (Semplifica) nel gruppo Adjust (Regola) nella scheda Repair (Ripara) per trovare automaticamente le aree problematiche).

Per sostituire una faccia

1. Cliccare lo strumento Replace (Sostituisci) nella barra multifunzione Edit (Modifica) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Selezionare la faccia che volete sostituire (ossia, la destinazione).

3. Selezionare la faccia, superficie o piano che volete usare per sostituire la faccia destinazione (ossia la origine).

   E' possibile selezionare le origini nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) nell'albero Struttura.

Per velocizzare questa operazione

1. Cliccare la faccia destinazione e Alt+clic sulla faccia origine, o piano con lo strumento Select (Seleziona).

2. Cliccare lo strumento Replace (Sostituisci) per sostituire la faccia destinazione con la faccia origine.

Per sostituire più facce.

1. Cliccare lo strumento Replace (Sostituisci).

2. Cliccare la guida dello strumento Target (DestinazioneL'oggetto che volete tagliare, quando usate lo strumento Combine (Combina) per dividere un solido o una superficie.) per renderlo permanente, poi cliccare ogni faccia destinazione.

   E' anche possibile usare qualsiasi metodo di selezione facce multiple.

3. Selezionare la faccia origine, superficie o piano.

   E' possibile selezionare un'origine nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) nell'albero Struttura.

Per sostituire una destinazione con più origini.

1. Cliccare lo strumento Replace (Sostituisci).

2. Selezionare una faccia destinazione.

3. Cliccare la guida dello strumento Source (OriginePunto zero nel sistema di coordinate. E' possibile inserire un origine in ogni posto nel vostro disegno dove è possibile ancorare lo strumento Move (Sposta), che vi consente di quotare dall'origine o spostare velocemente la griglia dello schizzo all'origine. È inoltre possibile inserire un'origine in corrispondenza del centro della massa o del volume di un solido.) per renderlo permanente, poi cliccare ogni faccia, superficie o piano origine.

   E' possibile selezionare le origini nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) o nell'albero Struttura ed è anche possibile usare qualsiasi metodo di selezione facce multiple.

4. Cliccare la guida dello strumento Complete (Completa), o premere Invio, per sostituire la destinazione.

Per sostituire più destinazioni con più origini.

1. Cliccare lo strumento Replace (Sostituisci)..

2. Cliccare la guida dello strumento Target (DestinazioneL'oggetto che volete tagliare, quando usate lo strumento Combine (Combina) per dividere un solido o una superficie.), poi cliccare ogni faccia destinazione.

   E' anche possibile usare qualsiasi metodo di selezione facce multiple.

3. Cliccare la guida dello strumento Source (OriginePunto zero nel sistema di coordinate. E' possibile inserire un origine in ogni posto nel vostro disegno dove è possibile ancorare lo strumento Move (Sposta), che vi consente di quotare dall'origine o spostare velocemente la griglia dello schizzo all'origine. È inoltre possibile inserire un'origine in corrispondenza del centro della massa o del volume di un solido.) due volte per renderla permanente, poi cliccare ogni faccia, superficie o piano origine.

   E' possibile selezionare le origini nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) o nell'albero Struttura ed è anche possibile usare qualsiasi metodo di selezione facce multiple.

4. Cliccare la guida dello strumento Complete (Completa), o premere Invio, per sostituire le destinazioni.

Esempi

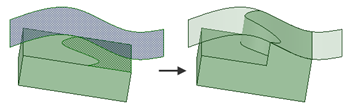

Sostituire una faccia divisa di destinazione con una faccia origine.

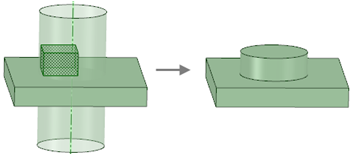

Sostituire più facce destinazione (la protrusione) con una singola faccia origine (la superficie).

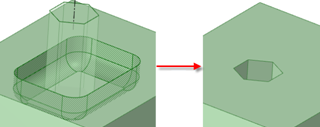

Sostituire più facce destinazione (nella depressione) con più facce origine (sulla superficie).

Per allineare o semplificare facce

1. Cliccare lo strumento Replace (Sostituisci).

2. Cliccare la guida dello strumento Target (DestinazioneL'oggetto che volete tagliare, quando usate lo strumento Combine (Combina) per dividere un solido o una superficie.), poi cliccare ciascuna faccia che volete allineare o semplificare.

   E' anche possibile usare qualsiasi metodo di selezione facce multiple.

   Se le facce selezionate sono candidate ad essere allineate o semplificate, vengono evidenziate in rosso. Le facce possono essere allineate o semplificate con lo strumento Replace (Sostituisci) se sono entro la tolleranza di allineamento o semplificazione di SpaceClaim di ±0,0001m.

3. Cliccare la guida dello strumento Complete (Completa) o premere il tasto Invio per allineare o semplificare la facce evidenziate.

Per semplificare curve.

1. Cliccare lo strumento Replace (Sostituisci).

2. Tenere premuto CTRL e cliccare la curva che volete semplificare.

   Se le curve selezionate sono candidate ad essere allineate o semplificate, vengono evidenziate in rosso.

3. Cliccare la guida dello strumento Complete (Completa) o premere il tasto Invio per allineare o semplificare la curve evidenziate.

Esempio

Facce quasi planari evidenziate per l'allineamento

Facce evidenziate per la semplificazione

Guide degli strumenti
