Lo strumento Sheet Metal Bend (Piega lamiera) funziona in modo simile allo strumento Split Face (Dividi faccia), ed è usato per creare pieghe in una lamiera piana o in una parte spiegata. E' possibile piegare lungo una curva di schizzo sulla faccia in lamiera, perpendicolarmente ad uno spigolo, o tra due punti.
E' anche possibile porre più linee di piega lungo una superficie. Pieghe esistenti in corso che non sono state ancora piegate (capovolte) rimangono deselezionate mentre ponete una o più nuove linee di piega aggiuntive lungo la superficie in lamiera.
Cliccare lo strumento
Bend (Piega) nel gruppo Create (Crea) nella scheda Sheet Metal (Lamiera).
L'opzione Create Bend (Crea piega) è attivata nel pannello Bend Options (Opzioni piega).
(Opzionale) Modificare i seguenti valori nel pannello Bend Options (Opzioni piega):
Bend angle (Angolo
di piega): l'angolo della piega.
Quando selezionate uno spigolo per creare un angolo di piega, la modifica dell'opzione Bend Angle (Angolo di piega) si propaga nei gestori spostamento spigolo immediatamente.
Bend radius (Raggio di piega): il raggio interno della piega.
Quando viene applicata una Bend Table (Tabella di piega) alla parte, il Bend radius (Raggio di piega) è modificato inTool radius (Raggio strumento) e l'input diventa un elenco a tendina di valori di raggio disponibili dalla tabella.
Die width (Larghezza matrice): la larghezza della matrice. Questa cambia in un elenco a tendina di larghezze disponibili quando alla parte viene applicata una Bend Table (Tabella di piega).
Bend Allowance (Tolleranza piega): valore da usare per calcolare la lunghezza piatta della piega.
Bend Deduction (Detrazione piega): valore da usare per calcolare la lunghezza piatta della piega.
Cliccare su una curva di schizzo sulla faccia in lamiera. La piega verrà fatta per tutta la lunghezza della faccia, indipendentemente dalla lunghezza della curva di schizzo.
Cliccare la guida dello strumento Complete (Completa) per creare la piega.
Cliccare la linea di piega per passare da piega in su e piega in giù.

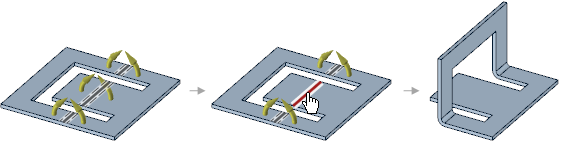

Cliccando un segmento di piega fino a che la linea di piega non diventa rossa viene rimosso il segmento dalla piega.
Le linee tratteggiate su qualunque lato della linea di piega mostra le estensioni dell'area di tolleranza piega, basata sul raggio impostato in modo predefinito o disabilitato dall'utente nell'area opzioni.
Se necessario, è possibile cliccare in un posto qualsiasi nella finestra Design (Disegno) mentre una guida dello strumento è attiva per cancellare la linea di piega ed attivare la guida dello strumentoSelect Cutter Point (Seleziona punto di taglio).
|
Select Cutter Point (Seleziona punto di taglio): Cliccare un punto su uno spigolo per creare una piega che è perpendicolare allo spigolo in quel punto. Premere Tab per inserire un valore per la percentuale o distanza dalla piega all'estremo lungo lo spigolo. |
|
|
Select Two Cutter Points (Seleziona due punti di taglio): Cliccare un punto su uno spigolo ed un punto su un altro spigolo per creare una piega tra i punti. E' possibile vedere un'anteprima della linea mentre si estende al secondo spigolo prima che vi clicchiate sopra. Premere Tab per inserire un valore per la percentuale o distanza dalla piega all'estremo lungo lo spigolo. |
|
|

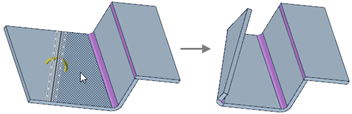

Select Anchor Point (Seleziona punto di ancoraggio): Selezionare la faccia che volete resti fissa quando il corpo viene piegato: |
|
|
Select Curves (Seleziona curve): Seleziona curve da avvolgere attorno a pieghe. |
 |
|
|
La guida dello strumento Select Cutter Point (Seleziona Punto |
|
|
La guida dello strumento Select Two Cutter Points (Seleziona due punti di taglio) vi consente di selezionare un punto su uno spigolo ed un punto su un altro spigolo per creare un apiega tra i punti. |
|
|
La guida dello strumento Select Anchor Point (Seleziona punto di ancoraggio) vi consente di selezionare la faccia che sarà fissata quando ilcorpo verrà piegato. |
|
|
Cliccare la guida dello strumento Complete (Completa) per creare la piega. |
|
|
Usare l'opzione Create Bend (Crea piega) per piegare una faccia in lamiera lungo una linea. |
|
|
Usare l'opzione Create Joggle (Crea giunto a sovrapposizione) per creare una piega di giunto a sovrapposizione in una faccia. |
|
|
Usare l'opzione Create Bead (Crea cordone) per creare cordone lungo una curva su una faccia. |
© Copyright 2015 SpaceClaim Corporation. Tutti i diritti riservati.
Per aggiungere fasi di piega
Create Joggle (Crea giunto a sovrapposizione) nel pannello Bend Options (Opzioni piega).
Create Bead (Crea cordone) nel pannello Bend Options (Opzioni piega).
Bend (Piega) per completare il cordone.
