Tabella detrazione piega

Le tabelle detrazione piega sono usate per calcolare layout di modelli piani. Le tabelle si basano sulla formula di Detrazione piegaValore usato per calcolare lunghezze spiegate di lamiera. La Bend Deduction (Detrazione piega) è due volte la distanza dalla linea dello stampo esterno all'inizio della piega (aspetto vertice) meno la tolleranza piega. (Bend Deduction - BD), che calcola la lunghezza della linea piatta per produrre uno specifico angolo di piega.

BD = 2 X OSSB - BA

Dove:

• BD è Bend Deduction (Detrazione piegaValore usato per calcolare lunghezze spiegate di lamiera. La Bend Deduction (Detrazione piega) è due volte la distanza dalla linea dello stampo esterno all'inizio della piega (aspetto vertice) meno la tolleranza piega.)
• BA è Bend Allowance (Tolleranza piegaQuantità di materiale aggiunta per compensare le modifiche dovute alla curvatura della lamiera. La tolleranza è richiesta per correggere la modifica in lunghezza causata dalla curvatura di un foglio piatto.) che è uguale alla lunghezza dell'arco della piega lungo la linea neutra. La linea neutra è il raggio dove il materiale transita da sollecitazione da compressione (interno) a sollecitazione di trazione (esterno)
• OSSB è Outside Set Back (Distanza minima esterna). A seconda dell'angolo di piega, SpaceClaim usa due diverse definizioni di OSSB come spiegato sotto.

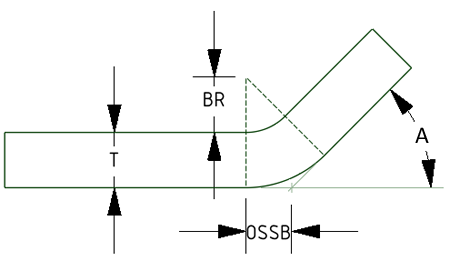

Per angoli di piega inferiore a 90-gradi, OSSB è misurato dall'inizio della piega all'Outside Mold Line (LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi. stampo esterno), che è l'intersezione delle facce planari. Vedere le immagini sotto.



OSSB = Tan(A/2) X (BR + T) Quindi BD = 2 X Tan(A/2) X (BR + T) - BA   Dove: BR = Bend Radius (Raggio piega) T = Thickness (Spessore) A = Angle measured from flat (radians) (AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno) misurato da piano (radianti))

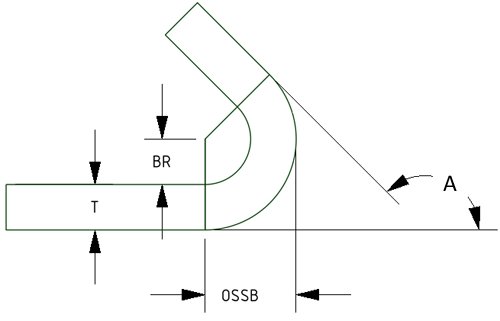

FPer angoli di piega superiori o uguali a 90-gradi, OSSB è misurato dall'inizio della piega fino a una tangente del piano alla faccia piega esterna. Ciò significa che OSSB è lo stesso del raggio esterno della piega. Vedere le immagini sotto.



OSSB = BR + T Quindi BD = 2 X (BR + T) - BA   Dove: BR = Inside Bend Radius (Raggio piega interno) T = Thickness (Spessore) A = Angle measured from flat (radians) (AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno) misurato da piano (radianti))

NOTA:

• Se una tabella di piega non è assegnata ad una parte, la Tolleranza piegaQuantità di materiale aggiunta per compensare le modifiche dovute alla curvatura della lamiera. La tolleranza è richiesta per correggere la modifica in lunghezza causata dalla curvatura di un foglio piatto. viene calcolata dal fattore K predefinito trovato nelle opzioni Sheet Metal (Lamiera).
• Se una tabella di piega è assegnata ad una parte, la Tolleranza piegaQuantità di materiale aggiunta per compensare le modifiche dovute alla curvatura della lamiera. La tolleranza è richiesta per correggere la modifica in lunghezza causata dalla curvatura di un foglio piatto. si ottiene dalla tabella ed il file della tabella piega assegnata deve specificare le tabelle per lo spessore di tutte le possibili combinazioni di parti e larghezza V D.
• Se alcune pieghe nella parte usano V D ed altre pieghe nella parte no, il file della tabella di piega assegnata deve specificare una tabella con nessuna voce Vee Die Width (Larghezza V matrice).
• Se inserite valori nel pannello Properties (Proprietà) per una tolleranza piega o Detrazione piegaValore usato per calcolare lunghezze spiegate di lamiera. La Bend Deduction (Detrazione piega) è due volte la distanza dalla linea dello stampo esterno all'inizio della piega (aspetto vertice) meno la tolleranza piega., andrà a sovrascrivere i valori ottenuti dalla tabella di piega o calcolati usando il fattore K.
• E' possibile impostare la detrazione piega con un valore negativo per rappresentare correttamente la corrispondente tolleranza piega.

Per usare una tabella piega in lamiera per calcolare lunghezze spiegate

1. Copiare un file CSV nella cartella Library/Bends (LibreriaE' possibile selezionare dalla Materials Library (Libreria materiali) nel pannello Properties (Proprietà) ed aggiungerli a Local Materials (Materiali locali)./Pieghe) di SpaceClaim o nella directory Support File (File di supporto) di SpaceClaim.

2. Impostare la tabella piega per un componente in lamiera selezionando il componente nell'albero Struttura e selezionando la tabella piega dalla proprietà Bend Table (Tabella piega).

Tutti i valori possono quindi essere ottenuti dalla tabella piega invece che essere calcolati. Qualsiasi valore non ottenuto dalla tabella piega potrebbe risultare in errore quando spiegate il disegno. E' possibile cancellare l'assegnazione della tabella piega in lamiera da un componente selezionando il valore vuoto dal menu a tendina della proprietà Bend Table (Tabella piega).

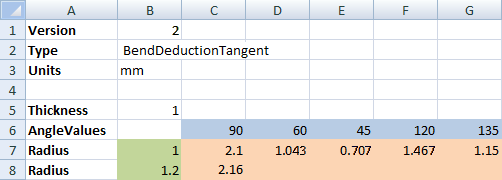

La tabella sotto mostra una tabella piega semplice come apparirebbe in un editor di fogli elettronici. Le parole chiave sono indicate in grassetto. I valori angolo sono misurati dal piano.

Quando spiegate un disegno in lamiera, lo spessore, il raggio di piega interno, e l'angolo dal disegno sono usati per determinare il valore nella tabella selezionata.

Una volta selezionata una tabella piega, è possibile modificare la proprietà Vee Die Width (Larghezza V matrice) nel pannello Properties (Proprietà). La larghezza V D imposta la larghezza dello strumento che produce la piega.

File di valori separati da virgola

I file della tabella piega sono memorizzati come file di valori separati da virgola (CSV), che possono essere modificati. Il file sotto mostra gli stessi dati della tabella precedente, ma come appare quando salvata come file di valore separato da virgola.

Le tabelle possono avere due tipi di dati. Nell'esempio sopra, il tipo di dati è DataTypeCompensation, che è quello predefinito. La tabella sotto è un esempio in cui il tipo di dati è impostato su DataTypeRadius.

In questa tabella, ogni combinazione di Thickness (Spessore) e VeeDieWidth (Larghezza V matrice) rappresenta una tabella che fornisce il raggio reale sulla base del raggio ed angolo dello strumento. Nell'esempio sopra le celle verdi sono il raggio dello strumento, quelle blu l'angolo, e quelle rosa il raggio reale applicato alla geometria.

La tabella raggio interessa solo la creazione di pieghe. Una volta che la piega è creata, il raggio reale (tabella di ricerca) è salvato nella piega. E' possibile cambiare il valore in un momento successivo o disconnettere la tabella senza influenzare la piega.

Quando è applicata una tabella raggio, la creazione della Piega cambia leggermente. Nel pannello Sheet Metal Options (Opzioni lamiera), Die width (Larghezza matrice) è un elenco a tendina. L'etichetta della casella di testo del raggio piega è modificata in raggio strumento e l'input cambia dinamicamente in un menu a tendina se ci sono le seguenti condizioni.

• Uno o più spigoli di una parte in lamiera sono selezionati.
• Lo spigolo selezionato è in una parte che si riferisce al file della tabella piega.
• Il file della tabella piega contiene una tabella che abbina lo spessore della parte e la larghezza V D selezionata.

I parametri della descrizione di parole chiave per tabelle di piega.
