Scarichi angolo

Gli scarichi angolo sono creati automaticamente quando create un disegno in lamiera o convertite un disegno in lamiera.

Il tipo di scarico angolo è determinato dallo strumento opzione Corner Relief (Scarico angolo) nel gruppo Modify (Modifica) nella scheda Sheet Metal (Lamiera). Quello predefinito è quadrato, ma è possibile cambiarlo in un altro tipo. L'icona sullo strumento opzione Corner Relief (Scarico angolo) cambia per riflettere il tipo di scarico angolo. Questa impostazione viene salvata fino a quando non chiudete SpaceClaim.

E' possibile selezionare uno scarico angolo e vedere le sue proprietà nella sezione Sheet Metal (Lamiera) nel pannello Properties (Proprietà).

Potreste aver bisogno di creare uno scarico angolo su una parte in lamiera, ad esempio, quando importate una parte svuotata che non ha alcun scarico, o quando volete convertire un angolo impermeabile in un angolo regolare. Quando modificate uno spigolo tagliente in un altro tipo di giunzione o quando dividete una parete in un angolo, gli scarichi angolo sono aggiunti automaticamente.

Per aggiungere uno scarico angolo

1. Selezionare un opzione dallo strumento Corner Relief (Scarico angolo) nel gruppo Modify (Modifica) nella tabella Sheet Metal (Lamiera).

2. Selezionare uno o più punti dove volete aggiungere uno scarico angolo.

Per cambiare il tipo di uno scarico angolo.

1. Selezionare uno o più scarichi angolo cliccando una faccia qualsiasi nello scarico angolo.
2. Selezionare un'opzione dello strumento Corner Relief (Scarico angolo) nel gruppo Create (Crea) nella scheda Sheet Metal (Lamiera):



   Tipo scarico angolo	Icona	Applicazione
   Impostazione predefinita		Qualsiasi angolo
   Riempito		Qualsiasi angolo
   Liscio		Angoli tra pieghe o angoli
   Quadrato		Qualsiasi angolo
   Circolare		Qualsiasi angolo
   Triangolare		Qualsiasi angolo
   Rettangolare		Qualsiasi angolo
   Oblungo		Qualsiasi angolo
   Diagonale		Angoli tra pieghe con raggi diversi o angoli
   Spigolo Laser		Qualsiasi angolo
   Simmetrico Laser		Qualsiasi angolo
   Nessuno		Qualsiasi angolo



3. E' possibile anche selezionare un tipo di scarico angolo dalla barra di formattazione rapida o modificare i seguenti valori nella sezione Sheet Metal (Lamiera) nel pannello Properties (Proprietà).

   • Relief Type (Tipo scarico): Selezionare un tipo di scarico angolo.

   • Reference (RiferimentoOggetto che si presume essere con forma e dimensioni esatte ed essere in un posto esatto, che viene usato per porre o stabilire relazioni geometriche di altri oggetti.): Selezionare Corner (AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno)) o Middle (Centrale) sulla base di come volete che sia posizionato l'angolo.

   • Diameter, OffsetDistanziare uno spigolo, segmento, o curva che viene spostato o copiato., Width, Height (Diametro, OffsetDistanziare uno spigolo, segmento, o curva che viene spostato o copiato., Larghezza, Altezza): Inserire i valori per il tipo di scarico selezionato.



     Potreste volere ruotare una parete. Per ottenere una rotazione solida e mantenere una geometria corretta, prima di ruotare una faccia della parete in lamiera è possibile convertire automaticamente gli scarichi angolo ad uno scarico angolo predefinito (che è di proposito sovradimensionato). Quando avete terminato la rotazione, gli scarichi angolo ripristinano automaticamente il loro tipo di scarico originario.

Alcuni esempi di tipi di scarichi angolo

Cambiare un tipo di scarico angolo in Laser symmetric (Simmetrico laser).
Selezionare l'opzione Smooth (Uniforme) dallo strumento Corner Relief (Scarico angolo) per pieghe con raggio diverso.
Selezionare l'opzione Smooth (Uniforme) per un angolo di non 90 gradi.



I seguenti esempi mostrano l'effetto della proprietà dello scarico angolo di riferimento in una parte in lamiera spiegata.



Tipo di scarico angolo: Circolare RiferimentoOggetto che si presume essere con forma e dimensioni esatte ed essere in un posto esatto, che viene usato per porre o stabilire relazioni geometriche di altri oggetti.: AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno)
Tipo di scarico angolo: Circolare RiferimentoOggetto che si presume essere con forma e dimensioni esatte ed essere in un posto esatto, che viene usato per porre o stabilire relazioni geometriche di altri oggetti.: Centrale
Tipo di scarico angolo: Quadrato RiferimentoOggetto che si presume essere con forma e dimensioni esatte ed essere in un posto esatto, che viene usato per porre o stabilire relazioni geometriche di altri oggetti.: AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno)
Tipo di scarico angolo: Circolare RiferimentoOggetto che si presume essere con forma e dimensioni esatte ed essere in un posto esatto, che viene usato per porre o stabilire relazioni geometriche di altri oggetti.: Centrale

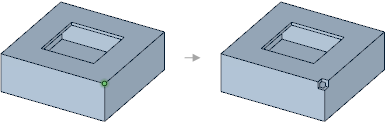

Scarico angolo aggiunto ad una parte svuotata convertita in lamiera.





Aggiungere uno scarico angolo ad una parte svuotata che era stata precedentemente convertita in lamiera. Questa parte avrà bisogno di giunzioni efacce divise prima di poter essere spiegata.



Per riportare il tipo di scarico angolo all'impostazione predefinita.

1. Selezionare uno o più scarichi angolo.

   E' possibile selezionare un angolo riempito selezionando il vertice dove dovrebbe essere lo scarico angolo.

2. Selezionare l'opzione Default (Impostazione predefinita) dallo strumento Corner Relief (Scarico angolo).

   E' anche possibile modificare il valore del Relief Type (Tipo scarico) nella sezione Sheet Metal (Lamiera) del pannello Properties (Proprietà).



Per creare uno scarico angolo uniforme tra pieghe uguali

1. Tenere premuto CTRL e cliccare per selezionare pieghe uguali che sono vicine allo scarico angolo.

2. Selezionare l'opzione Smooth (Uniforme) dallo strumento Corner Relief (Scarico angolo).

Per rimuovere uno scarico angolo

Per rimuovere ma lasciando la geometria

1. Selezionare uno o più scarichi angolo.

2. Selezionare  None (Nessuno) dallo strumento Corner Relief (Scarico angolo) nel gruppo Modify (Modifica) nella scheda Sheet Metal (Lamiera) o dalla barra di formattazione rapida.

   L'oggetto scarico angolo è rimosso. La geometria rimane.

Per rimuovere riempiendo

1. Selezionare uno o più scarichi angolo.

2. Cliccare lo strumento Fill (RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.) nella sezione Edit (Modifica) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

Quando uno scarico angolo è riempito, verrà riempito con un raggio per far combaciare il raggio interno della piega e creare un oggetto angolo.
