Dividere facce in lamiera.

Usare lo strumento  Split (Dividi)Usare lo strumento Combine (Combina) per dividere corpi e superfici. Selezionate un solido o una superficie da usare come strumento Cutting (Tagliente) per tagliare la destinazione. Vedere oggetto Cutter (Tagliente). nel gruppo Create (Crea) della scheda Sheet Metal (Lamiera) per dividere le facce in lamiera e creare separazioni parziali.

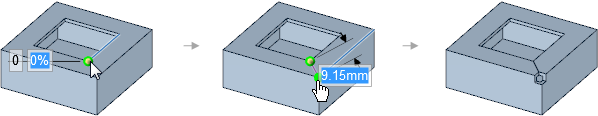

E' possibile usare lo strumento Split (Dividi)Usare lo strumento Combine (Combina) per dividere corpi e superfici. Selezionate un solido o una superficie da usare come strumento Cutting (Tagliente) per tagliare la destinazione. Vedere oggetto Cutter (Tagliente). e la guida dello strumento Select Two Cutter Points (Seleziona due punti di taglio) e selezionare un angolo per uno o entrambi i punti per creare una giunzione ad angolo, come mostrato sotto. Gli scarichi angolari sono automaticamente creati dove necessari.

E' possibile solo selezionare una faccia—non uno spigolo di spessore—con questo strumento. Non è possibile dividere una faccia piegata.

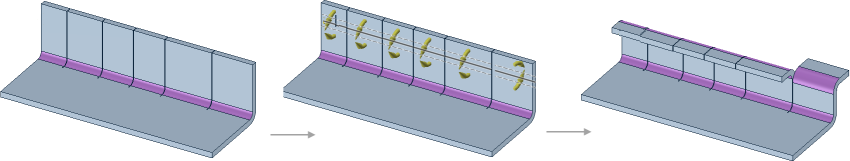

Quando si creano più divisioni lungo una parte in lamiera, indipendentemente dal fatto che usiate uno o due punti di taglio o direzioni di piega, la piega risultante abbraccia la lunghezza della parte in lamiera attraverso tutte le divisioni, e su entrambi i lati della divisione/i:

L'opzioneSplit face gap (Dividi lo spazio faccia) nelleSheet Metal options (opzioni lamiera) controlla la larghezza di uno spazio quando usate lo strumento Split (Dividi)Usare lo strumento Combine (Combina) per dividere corpi e superfici. Selezionate un solido o una superficie da usare come strumento Cutting (Tagliente) per tagliare la destinazione. Vedere oggetto Cutter (Tagliente)..

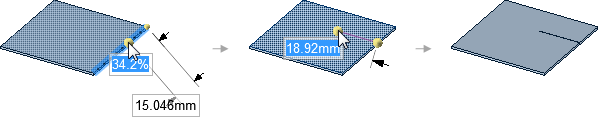

Per creare una divisione o separazione parziale

1. Cliccare Split (Dividi)Usare lo strumento Combine (Combina) per dividere corpi e superfici. Selezionate un solido o una superficie da usare come strumento Cutting (Tagliente) per tagliare la destinazione. Vedere oggetto Cutter (Tagliente). nel gruppo Create (Crea) nella scheda Sheet Metal (Lamiera).

2. Selezionare la guida dello strumentoSelect Two Cutter Points (Seleziona due Punti di Taglio).

3. Cambiare la selezione per lo strumento Relief (Scarico) , se necessario.

   La forma della fine di una divisione parziale è determinata dal tipo di scarico che avete selezionato per lo strumento Relief (Scarico). Lo strumento Relief (Scarico) è impostato su Square (Quadrato) nell'esempio sotto.







4. Cliccare un punto su uno spigolo.

5. E' possibile inserire una quota per la percentuale di distanza lungo lo spigolo o la distanza dall'estremo dello spigolo.

   Il pallino giallo diventa verde quando l'estremo esegue lo snap di un punto.

6. Cliccare il punto per la fine della divisione o separazione.



Per dividere usando uno spigolo con impronta o curva disegnata.

Cliccare Split (Dividi)Usare lo strumento Combine (Combina) per dividere corpi e superfici. Selezionate un solido o una superficie da usare come strumento Cutting (Tagliente) per tagliare la destinazione. Vedere oggetto Cutter (Tagliente). e poi selezionare uno spigolo con impronta o curva disegnata.

Guide degli strumenti

Le seguenti guide degli strumenti vi aiutano ad eseguire il processo:
