Serie leggere

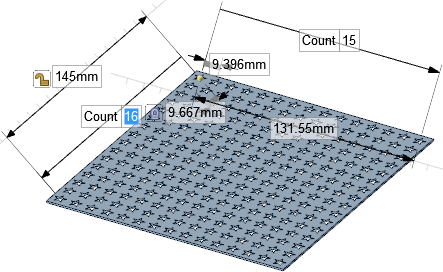

Lightweight patterns (Serie leggere) vi consente di creare serie in lamiera che contengono centinaia di migliaia di elementi. Sono visualizzati quasi tanto velocemente quanto un elemento poiché solo le sfaccettature grafiche dell'elemento originario sono calcolate e poi traslate nel grafico secondo le quote della serie.

Non è possibile selezionare gli elementi solo grafici. Tutte le modifiche sono guidate dalla direttrice della serie e tutti gli elementi della serie si spostano quando spostate la direttrice.

Quando passate da una serie reale ad una leggera, il foro che viene selezionato come direttrice serie rimane selezionato. Questo vi consente di convertire una serie leggera in una regolare, modificare il centro di modifica o la posizione della direttrice, quindi riconvertire la serie in leggera per scopi di velocità.

Le serie leggere sono automaticamente convertite in serie regolari quando esportate un disegno in lamiera.

E' possibile creare una serie leggera solo usando serie di fori.

Per creare una serie leggera

1. Seguire le istruzioni Creating a pattern (Creazione di una serie) per creare una serie di fori.

   E' possibile creare qualsiasi tipo di serie, compresa quella lineare, circolare, radiale, ecc.

2. Cliccare col pulsante destro del mouse la direttrice e selezionare Toggle Lightweight Pattern (Alterna serie leggera).

Per convertire una serie leggera in una normale.

Cliccare col pulsante destro del mouse la direttrice e selezionare Toggle Lightweight Pattern (Alterna serie leggera).
