Guida in linea SpaceClaim

Creazione di una spline

Usare lo strumento SplineUna spline è una linea a curvatura continua, senza contorni appuntiti (ossia senza vertici). create una spline definendo un insieme di punti usando lo strumento Spline (Spline). Una spline diventa un bordo quando la trascinate con lo strumento Pull (trascina). (SplineUna spline è una linea a curvatura continua, senza contorni appuntiti (ossia senza vertici). create una spline definendo un insieme di punti usando lo strumento Spline (Spline). Una spline diventa un bordo quando la trascinate con lo strumento Pull (trascina).) per fare lo schizzo di spline in 2D o per disegnare spline tra punti su oggetti in 3D. Una spline è una linea a curvatura continua, senza contorni appuntiti, ossia senza vertici. Le spline possono diventare spigoli quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina). Curvando lungo una spline in 3D è possibile creare forme curvilinee e fluide.

La griglia dello schizzo deve essere visibile nello spazio di lavoro prima che possiate disegnare.

Per disegnare una spline su un piano dello schizzo

1. Cliccare SplineUna spline è una linea a curvatura continua, senza contorni appuntiti (ossia senza vertici). create una spline definendo un insieme di punti usando lo strumento Spline (Spline). Una spline diventa un bordo quando la trascinate con lo strumento Pull (trascina). nel gruppo Sketch (Schizzo).

2. Se un piano dello schizzo non è attivo, cliccare su un oggetto o oggetti nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) per creare un piano dello schizzo.

3. Cliccare per impostare il primo punto della spline.

   Tenere premutoAlt e cliccare per impostare il punto se volete che sia tangente con uno schizzo adiacente o spigolo. Quando evidenziate il vertice (che è in realtà un punto terminale di uno degli spigoli intersecanti che influenza in quel momento) ruotare la rotellina del mouse per selezionare altri spigoli adiacenti con cui impostare la direzione del vettore tangente, come visualizzato in anteprima dal simbolo di tangenza verde.

4. Cliccare per impostare i prossimi punti della spline.

   E' possibile Quotare dei punti della spline inserendo le coordinate della distanza dal punto di partenza per ciascun punto, o dare le dimensioni di ciascun punto relative ad un altro oggetto dello schizzo.

5. Terminare la spline:

   • Fare doppio clic per impostare il punto finale della spline.

   • Tenere premutoAlt e cliccare per rendere il punto terminale tangente con uno schizzo o spigolo dello schizzo adiacente.

   • Cliccare col pulsante destro del mouse e selezionare Finish SplineUna spline è una linea a curvatura continua, senza contorni appuntiti (ossia senza vertici). create una spline definendo un insieme di punti usando lo strumento Spline (Spline). Una spline diventa un bordo quando la trascinate con lo strumento Pull (trascina). (Finisci SplineUna spline è una linea a curvatura continua, senza contorni appuntiti (ossia senza vertici). create una spline definendo un insieme di punti usando lo strumento Spline (Spline). Una spline diventa un bordo quando la trascinate con lo strumento Pull (trascina).).

   • Premere Esc.

   • Collegare il punto finale al punto iniziale.

   • Cliccare qualsiasi altro strumento (eccetto gli strumenti Clipboard (Appunti) ed Orient (Orienta)).

Per disegnare una spline continua

1. Cliccare SplineUna spline è una linea a curvatura continua, senza contorni appuntiti (ossia senza vertici). create una spline definendo un insieme di punti usando lo strumento Spline (Spline). Una spline diventa un bordo quando la trascinate con lo strumento Pull (trascina). nel gruppo Sketch (Schizzo).

2. Selezionare Draw continuous spline (Disegna spline continua) dalla sezione SplineUna spline è una linea a curvatura continua, senza contorni appuntiti (ossia senza vertici). create una spline definendo un insieme di punti usando lo strumento Spline (Spline). Una spline diventa un bordo quando la trascinate con lo strumento Pull (trascina). del pannello opzioni dello Sketch (Schizzo).

3. Cliccare e trascinare per disegnare la spline.

4. Rilasciare per finire il disegno.

Per disegnare una spline tra punti in 3D

1. Cliccare SplineUna spline è una linea a curvatura continua, senza contorni appuntiti (ossia senza vertici). create una spline definendo un insieme di punti usando lo strumento Spline (Spline). Una spline diventa un bordo quando la trascinate con lo strumento Pull (trascina). nel gruppo Sketch (Schizzo).

2. Passare alla modalità 3D:

   • Se un piano dello schizzo non è attivo, premere Esc.
   • Se un piano dello schizzo è attivo, cliccare 3D Mode (ModalitàTre modi di disegnare: Sketch (Schizzo), Cross-section (Sezione trasversale), 3D. E' possibile passare tra le modalità in qualsiasi momento. 3D) nel gruppo Mode (ModalitàTre modi di disegnare: Sketch (Schizzo), Cross-section (Sezione trasversale), 3D. E' possibile passare tra le modalità in qualsiasi momento.) o premere D.

3. Cliccare per impostare il primo punto della spline.

   Questo può essere qualsiasi punto su un oggetto nel vostro disegno.

   Tenere premutoAlt e cliccare per impostare il punto se volete che sia tangente con uno schizzo adiacente o spigolo. Quando evidenziate il vertice (che è in realtà un punto terminale di uno degli spigoli intersecanti che influenza in quel momento) ruotare la rotellina del mouse per selezionare altri spigoli adiacenti con cui impostare la direzione del vettore tangente, come visualizzato in anteprima dal simbolo di tangenza verde.

4. Continuare a selezionare punti per disegnare punti di spline.

5. Terminare la spline:

   • Fare doppio clic per impostare il punto finale della linea.

   • Tenere premutoAlt e cliccare per rendere il punto terminale tangente con uno schizzo o spigolo dello schizzo adiacente.

   • Cliccare col pulsante destro del mouse e selezionare Finish Line (Finisci LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi.).

   • Premere Esc.

   • Collegare il punto finale al punto iniziale.

   • Fare clic su qualsiasi strumento (tranne gli strumenti Clipboard (Appunti) e Orient (Orienta)).

Per creare una spline chiusa

È possibile creare una spline chiusa nei seguenti modi:

• Quando si trascina una spline, terminarla nel punto iniziale.

• Quando modificate la spline, trascinare un punto terminale sulla parte superiore dell'altro punto.

Una volta creata una spline chiusa, non è possibile modificarla in una spline aperta.

Opzioni

Le seguenti opzioni sono disponibili per qualunque strumento dello schizzo:

• Cartesian dimensions (Coordinate cartesiane): Selezionare un punto in uno schizzo e poi cliccare questa opzione per vedere le coordinate cartesiane dal punto. Le coordinate cartesiane vi mostrano le distanza X ed Y dal punto selezionato. Se non avete selezionato un punto, vi mostrano le distanza X ed Y dall'origine.

• Polar dimensions (Coordinate polariVedere coordinate): Selezionare un punto in uno schizzo e poi cliccare questa opzione per vedere le coordinate polari dal punto. Le coordinate polari vi mostrano un angolo e una distanza dal punto selezionato Se non avete selezionato un punto, vi mostrano l'angolo e la distanza dall'origine.

• SnapLimita oggetti, incrementi angolari e lineari, o punti griglia mentre state facendo lo schizzo o modificando solidi. E' possibile personalizzare il comportamento dello snap in File>Options (File>Opzioni). Premere MAIUSC mentre trascinate esegue lo snap dello strumento basato sulle vostre impostazioni snap. E' possibile usare lo strumento Snap to grid (Aggancia alla griglia) per limitare o bloccare tutti i disegni solo ai punti della griglia. to grid (Aggancia alla griglia): Selezionare questa opzione per attivare o disattivare lo snap mentre fate lo schizzo. Il cursore eseguirà lo snap del minor incremento di spaziatura della griglia mentre fate lo schizzo. I valore predefiniti sono 1mm per l'unità metrica e 0,125in per quella imperiale. VedereUnits options (Opzioni unità) per cambiare la minor spaziatura della griglia.

• SnapLimita oggetti, incrementi angolari e lineari, o punti griglia mentre state facendo lo schizzo o modificando solidi. E' possibile personalizzare il comportamento dello snap in File>Options (File>Opzioni). Premere MAIUSC mentre trascinate esegue lo snap dello strumento basato sulle vostre impostazioni snap. E' possibile usare lo strumento Snap to grid (Aggancia alla griglia) per limitare o bloccare tutti i disegni solo ai punti della griglia. to angle (Aggancia all'angolo): Selezionare questa opzione per attivare o disattivare lo snap dell'angolo mentre state facendo lo schizzo. Il cursore eseguirà lo snap angolare dell'incremento di snap mentre state facendo lo schizzo. Il valore predefinito è di 15 gradi. VedereSnap options (Opzioni snap) per cambiare l'incremento angolare usato per l'esecuzione dello snap.

• Create layout curves (Crea curve di layout): le curve dello schizzo sono create sono create come curve di layout. Se spostate il disegno su un foglio di disegno, con la modalità Sketch (Schizzo) selezionata dovete selezionare Create layout curves (Crea curve di layout) di nuovo nel gruppo Sketch Options (Opzioni schizzo) del pannello Options (Opzioni) al fine di creare curve di layout sul foglio di disegno. VedereLayout Curves (Curve di Layout).

• Curve Fitter Options (Opzioni adattatore curve): Se il piano dello schizzo passa attraverso un oggetto Mesh, il sistema adatterà le curve attraverso i punti sfaccettatura. Le linee sono visualizzate in verde e gli archi in blu. Le seguenti opzioni si applicano alle curve generate dal sistema.

  • Fit curves (Adatta curve) - Deselezionare questa opzione se non volete che il sistema adatti le curve attraverso i punti.

  • Tolerance (Tolleranza) - Determina quanti punti verranno trovati, che determina anche quante curve verranno create. Minore è la tolleranza, più punti verranno trovati e curve verranno generate.

  • Auto-merge (Auto-unione) - Quando attivato, il sistema unisce linee ed archi per formare spline. Le spline sono visualizzate in rosa.

Esempi

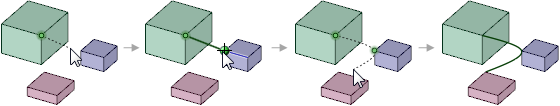

Fare lo schizzo di una spline tra punti in 3D
