Correzione di una faccia

È possibile modificare qualsiasi faccia o superficie con Tweak Face (Correzione faccia) per modificare la geometria della sua superficie. Questo strumento è disponibile in modalità 3D e nei disegni.

Il grado (di complessità) di un a faccia primitiva è incrementato automaticamente quando questa viene modificata con lo strumento Tweak Face (Correzione faccia). Questo rende il processo di modifica semplice e senza discontinuità, così le curve sono piane quando vengono aggiunte.

La presenza di autointersezioni sulle superfici viene verificata quando si modifica la superficie mediante i suoi punti di controllo. Se una modifica causa un superficie che si autointerseca, viene emesso un messaggio di errore.

Se nel riquadro Selezione si salva una selezione che include punti di controllo, la scheda Modifica faccia si apre automaticamente quando si carica tale selezione.

Correzione di una faccia

1. Fare clic su Tweak Face (Correzione faccia) nel gruppo Modifica sulla scheda DisegnoModello 2D o 3D contenente almeno un componente di livello superiore..

   La scheda Modifica faccia compare nella barra multifunzione.

2. Selezionare un metodo di modifica:

   • Punti di controllo per visualizzare i punti di controllo per la faccia o la superficie al fine di spostarli.

   • Curve di controllo per visualizzare le curve di controllo per la faccia o la superficie al fine di spostarle.

   • Curve di piegatura per modificare facce o superfici che si possono ricreare come piega.

   • Curve sweep per modificare facce o superfici create con uno sweep.

3. Selezionare un punto o una curva di controllo sulla faccia.

   Tenere premuto Ctrl o tracciare un riquadro per selezionare punti o curve multipli.

4. (Opzione) Usare i controlli nel gruppo Seleziona per espandere o ridurre la selezione:

   La direzione U è indicata dalle linee in blu nella finestra DisegnoModello 2D o 3D contenente almeno un componente di livello superiore. e la direzione V è indicata dalle linee in rosso.

   • Fare clic su oppure per espandere la selezione e includere tutti i punti in direzione U (blu) o V (rosso).

   • Fare clic su oppure per espandere la selezione e includere il punto successivo in direzione U (blu) o V (rosso).

   • Fare clic su oppure per ridurre la selezione e includere tutti i punti in direzione U (blu) o V (rosso).

5. Selezionare uno strumento per modificare la faccia o la superficie:

   • Add Control Curve (Aggiungi curva di controllo)

   • Move (Sposta)

   • Scale (Scala)

   • Oppure qualsiasi altro strumento sulla scheda DisegnoModello 2D o 3D contenente almeno un componente di livello superiore..

6. (Opzione) Selezionare Tweak face display options (Opzioni di visualizzazione correzione faccia)

7. Fare clic su Close Surface Tools (Chiudi strumenti superficie) per chiudere la scheda e terminare la sessione di modifica.

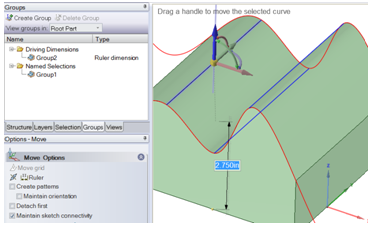

Modifica di una curva di controllo creando un gruppo

È possibile modificare una curva di controllo creando un assieme. L'assieme creato visualizzerà una quota del righello che è possibile cambiare per modificare la curva.
