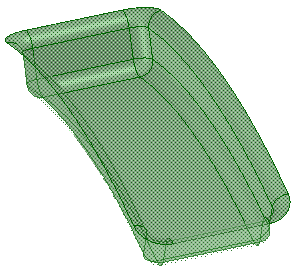

[デザイン] タブの [編集] グループにある
[フィル
] ツールを使用して、ラウンド面を削除してふたをすることができます。ラウンドによって複雑な、または扱いが難しいジオメトリが作成されているために、ラウンド面に囲まれている出っ張りを移動しようとしても移動できない場合に、この方法を使用します。フィルツールは、選択した面のラウンドを削除して、選択されていない面を延ばそうとします。フィルツールを使用すると、ラウンドチェーンをダブルクリックして、長い連続的なラウンドのチェーンを削除できます。
[選択] ツールガイドをクリックします
ラウンドまたは面取りを選択します。
[フィル] ツール をクリックするか、F キーを押してラウンドをフィルし、必要に応じてふたを作成します。
ラウンドをフィルするたびに、[グループ] パネルにラウンドグループが作成されます。
SpaceClaim で作成したラウンドであれば、基礎面を削除するラウンドであっても他の操作でラウンドが変更されるまで、フィルできます。
ラウンド面を選択します。
[フィル] ツール を選択するか、F キーを押します。
面を削除すると無効なソリッドになる場合、ソリッドはサーフェスに変換されます。
ラウンド面を削除することが困難な場合は、Alt キーを押しながら、[フィル] ツールでその面をクリックするか、[置換] ツールを使用してください。

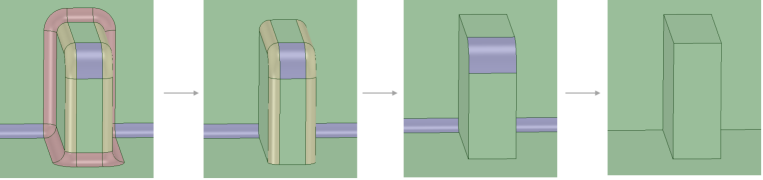

[フィル] ツールで複数のラウンド面を削除すると特定の順序で削除されるため、右クリックして [フィレット再実行] を選択すると削除した順序とは逆の順序で各グループを復元できます。
通常は、全てのラウンド面を選択しフィルツールをクリックして、それらのラウンド面を全て削除してふたをすることができます。ただし、できない場合もあります。この場合、1 つのラウンドを選択してフィルします。フィルできる場合、取り消ししを行ってからそのラウンドと次のラウンドを選択します。取り消ししを行います。選択するラウンドを増やしてフィルを行います。これをフィルが失敗するまで繰り返します。これで問題の原因となっているラウンドを特定できます。次に、正常にフィルできた全てのラウンドをフィルします。最後に、ラウンドの正接チェーンの逆方向にこの作業を繰り返します。問題の原因となっている 1 つまたは 2 つのラウンドを除き、全てのラウンドをフィルしたら、問題の原因となっているラウンドとそれに隣接する 2 つのオブジェクトを選択します。[フィル] をクリックします。この作業により、隣接するエッジを延長してラウンドを交差させて、ふたをすることができるようになります。
ラウンド面のチェーンをフィルするのが難しい場合は、最初にラウンド面を分割してから、新しく作成された面をフィルし、最後に残りのラウンド面をフィルします。

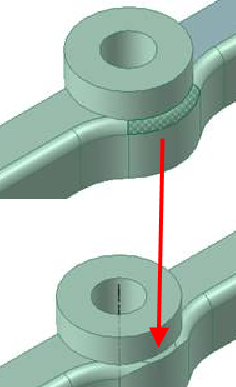

削除前に置換された、削除が困難なラウンド
インポートしたデザインで面対面ラウンドとして作成したコーナーラウンドのフィル
面ラウンドによって結合されたインポート済みジオメトリのフィルについて

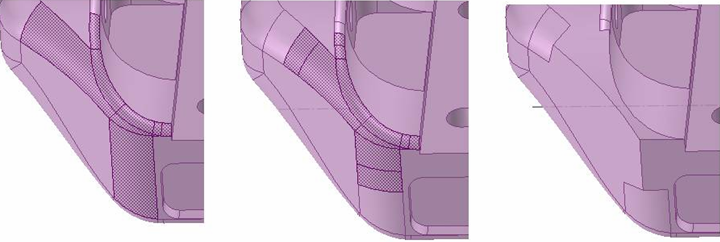

ラウンドエッジチェーンのフィル - フィルする元のチェーン、ラウンド面の分離後のチェーン、およびフィルされたチェーン
ラウンドを削除できない場合は、「停止面」が追加され、ラウンドの除去が中断します (停止面はふた、または穴の面です)。
ラウンドチェーンの一方の端にのみ停止面がある場合は、ラウンド面のチェーンをフィルできます。

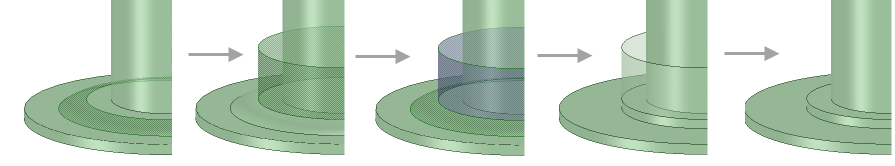

ラウンドを削除する別の方法として、[デザイン] タブの [編集] グループにある [置換] ツールを使用して、ある面を別の面で置換することもできます。複数の面を 1 つの面に置換したり、1 つの面を複数の面に置換したり、複数の面を他の複数の面に置換したりすることができます。

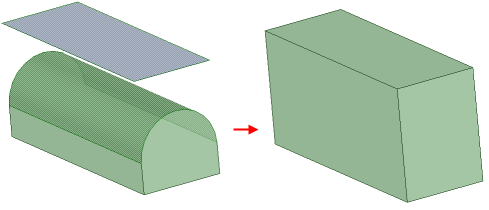

全ラウンドを 1 つの面で置換する場合
面を使用してラウンドを削除する場合

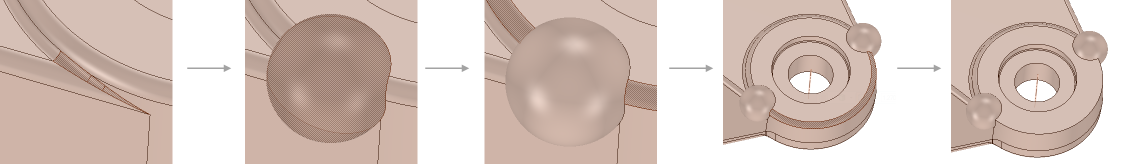

球ツールを使用したラウンドの分割と部分的削除
