剖面视图

平面剖视图显示设计的内部细节。可确定通过所关注局部的平面，SpaceClaim 将创建该视图。

要创建剖面视图，必须至少已拥有一个视图。可以对任何视图类型添加剖面。

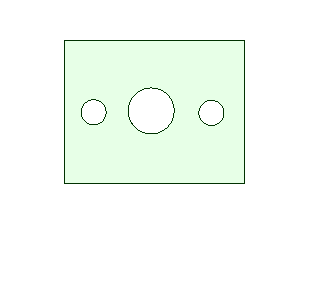

某些情况下，可能只需显示剖切面中的几何。这称为断面图。另一些情况下，可能要同时显示剖切面后的几何。这称为剖面图。两种情况如下图所示。

SpaceClaim 选项的 Detail（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）部分也有针对剖面的设置。请参阅视图选项和线型选项。

平面剖视图可按如下方式创建：

• 从现有视图中投影出新视图。
• 将现有视图转化为剖视图。

创建新的平面剖视图

1. 单击 Detailing（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡 Views（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）功能组中的 Cross Section View（剖面视图图纸的一个视图选择。剖面视图显示设计的一个截面。可从图纸其他视图中创建剖面视图。见“普通视图”、“投影视图”、“详细视图”。）工具 。

2. 单击 Select Reference Geometry Inside Drawing View（选择绘图视图中的参考几何）工具向导特定于所选工具的功能。。

3. 定位视图前，在 Options（选项）面板设置以下选项：

   • Create a Total Cross-Section（创建总剖图）

     • 取消选中该选项以将属性设置为 Area（区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。）。

     • 选中该选项将属性设置为 Total （全部）。

   • Arrow Orientation（箭头方向）

     • Horizontal（水平）

     • Vertical（垂直）

     • Through Selected Geometry（穿过选定几何体）根据高亮显示对象（可为草绘几何）定向箭头。

   • Placement（布置）

     • Create as General View（创建为普通视图）将视图置于图纸的任意位置。

     • Create as Auxiliary View（创建为辅助视图）将剖面视图方向与含箭头视图相关联。

4. 在现有视图中拖动并放置剖切线。若选择 Through Selected Geometry（穿过选定几何体），剖切线将捕捉到高亮显示对象并相应定向。

5. 将创建新视图并附着于光标以便放置。

6. 单击以在图纸中放置新剖面视图。

   • 对于“辅助”视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。，沿剖面箭头平行方向拖动以放置该视图。

   • 普通视图可放置于图纸的任意位置。

7. 按 Esc 键或 S 键退出工具。

替代工作流程

1. 在图纸视图中草绘一条线。
2. 选择该条线。
3. 调出 Cross Section（剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图切开实体以显示内部详情。）工具。
4. 移动鼠标以放置平面剖视图。

除平剖面外，也可创建偏移剖面及对齐剖面。

将现有视图转化为剖面视图

1. 单击 Detailing（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡 Views（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）功能组中的 Cross Section View（剖面视图图纸的一个视图选择。剖面视图显示设计的一个截面。可从图纸其他视图中创建剖面视图。见“普通视图”、“投影视图”、“详细视图”。）工具 。

2. 单击 Select Section View（选择剖面视图）工具向导特定于所选工具的功能。，并选择希望转换为剖面的视图。

   如果视图周围没有出现灰色点线，则表示未选中视图。如果发生这种情况，请按 Esc 键并重试。

3. 设置 Create a Total Cross-Section（创建总剖图）选项，将视图剖面类型属性设置为 Total（全部）。取消选中该选项以将属性设置为 Area（区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。）。在上图中查看示例。

4. 将鼠标悬停在相关视图上方以显示剖面指示符，并预览该剖面。

   指示线捕捉到视图中的几何。不会显示剪切面前方的几何图形。

5. 单击以放置剖面指示符并创建剖面视图。

   该视图会自动标记。

6. 按 Esc 键或 S 键退出工具。

修改剖面视图

1. 移动剖面指示符以更改切平面。

2. 选择剖面视图。

3. 修改 Properties（属性）面板中的值，或者单击右键并从微型工具栏中选择一种样式。可更改以下选项的值：

   • Orientation Type（方向类型），用于将剖面视图更改为普通视图。这使得所选视图独立于用于创建该视图的原始视图。

   • Rendering mode（渲染模式），用于更改视图的图形样式。如果希望将图形样式链接到父视图，请选择 Inherit（继承）。

   • Scale（缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。），用于放大或缩小视图。当更改缩放比例时，Type（类型）属性更改为 Independent from sheet（独立于图纸）。可选择 Linked to sheet（链接到图纸），以将缩放比例设置为与图纸相同。

   • Section Type（剖面类型），用于创建全部或部分剖面。选择 Total（全部）时，显示不在剖面平面上的三维几何。选择 Area（区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。）时，仅显示剖面平面上的几何。可选择 None（无）以将视图转换为普通视图。

4. 选择剖面视图中的区域。

5. 修改 Properties（属性）面板中的值。更改下列 Cross hatching（剖面线）属性中的值：

   • Exclude from sectioning（从剖面中排除）用于移除剖面视图中的选定区域。

   • Fill styles（填充样式）用于在区域中添加或从其移除剖面线。

   • Angle（角度）用于修改剖面线的绘制角度。

   • Spacing（间距）用于修改剖面线的间距。

   • Offset（偏移移动或复制边、线段或曲线的距离。）用于修改第一条剖面线的起点。

反转剖面视图方向

右键单击剖面箭头并选择 Flip Viewing Direction（反转显示方向）。

将剖视图发布至三维

1. 在图纸或结构树中右键单击剖视图。

2. 在上下文菜单中选择 Publish to 3D（发布到 3D）。

   发布后的剖面作为根节点出现在结构树中。

   可以在设计窗口中，右键点击发布的剖面，并选择 Clip with Plane（使用平面裁剪）。也可使用移动工具，移动一个发布的剖面。

示例

选择已发布剖面以使用平面剪裁。



使用移动工具以移动已发布的剖面。



使用剖面

• 如果选择并拖动单个剖切线段，当其跨过图纸上其它线段时，该线段将捕捉合并至其它剖面。

• 可从工具内部创建偏移剖面。要查看剖面剪切指示符（红色菱形），选择 Cut Existing Sections（剪切现有面）工具导向，然后单击剖切线。

• 要从工具内部创建剖面，请单击 Cross Section（剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图切开实体以显示内部详情。）工具，然后在图纸内选择一个视图。使用 Select Reference Geometry Inside Drawing View（选择绘图视图中的参考几何）工具向导以放置剖切线。

• 仅可分割垂直于原始方向的线段上的剖面；可在光标位置处右键单击剖切线段，然后选择 Split Section（分割剖面）。对于平行于剖面方向的线段，右键单击选项不可用。

• 要查看表示剖面原始方向的虚线预览，可在整个剖切线上滚动鼠标。
