孔表

使用 Detail（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡中的 Annotation （注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。）功能区组的 Hole table（孔表）工具，可创建一张表，规定设计圆孔的大小（由重复分类）并在平面上标注孔。在孔表中，孔从走至右，从上到下依次排序。这项功能仅适用于孔（有无螺纹都可以），包括含孔阵列的设计，但不适用于任何类型的槽。

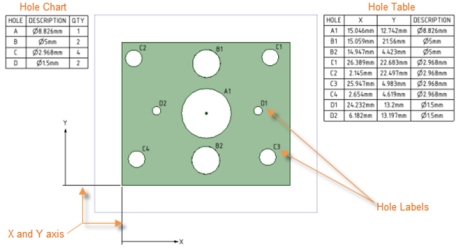

孔表作为 Annotation Plane（注释平面可标注设计、图纸和三维标记的平面。使用“创建注解”工具可选择标注平面并在其中输入文本。）显示在结构树中。可取消选中 Annotation Plane（注释平面可标注设计、图纸和三维标记的平面。使用“创建注解”工具可选择标注平面并在其中输入文本。）复选框以隐藏孔表。孔图表会显示设计中直径相同的孔的数量。创建孔表后，将出现原点、X 轴标签和 Y 轴标签，如下图所示。可创建孔图表：

创建孔表

1. 单击含孔的平面， SpaceClaim 将为孔表创建基准面。
2. 单击并将孔表拖动至设计窗口的空白区域。将出现 X 轴标签、Y 轴标签和原点。

含柱坑孔、锥形沉头孔或圆角的孔将显示在图表中。从与顶部平面和孔相交处收集尺寸。

SpaceClaim 使用实体中方向相同的所有面，从而为图表收集孔。标签编辑适用于出现在多个面上的孔，如下图所示。

移动孔表原点

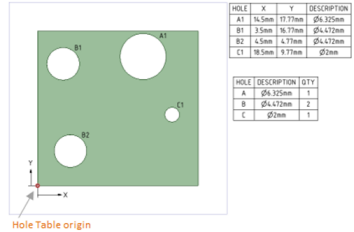

拖动孔表原点可使其移动。如下图所示，途中红色圆为原点：

• 要查看原点，将鼠标悬停在 X Y 坐标的垂直轴（含延伸线）。
• 选中原点后，其大小会增加，所有有效原点位置显示为红色原点。将原点拖动至不同位置前，可以看得到它。拖动原点时，孔表中的 X 坐标和/或 Y 坐标数据会立即更新，以提供多个原点位置的 X 坐标及 Y 坐标的数据预览。

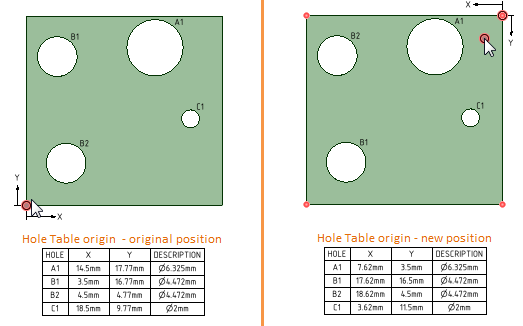

• 释放原点设置新位置时，将无法看到原点，孔表更新以反映新的原点位置的 X 坐标和 Y 坐标位置。移动到与另一个有效原点位置足够近时，X 坐标和 Y 坐标会显示在新位置，原点会对齐到新位置， 如下图所示：
•

设置孔表元素的字体文本属性格式

使用 Design（设计）选项卡中 Font（字体）工具栏组的 Font（字体）选项，可设置 X/Y 轴标签及所有孔标签的字体文本属性格式，如下图所示。 例如，您可能倾向文本采用非默认字体，或采用 Microsoft Windows 3.1 字体，如 Modern、Roman 或 Script。还可更改显示一个或多个面的孔表的字体文本属性。

1. 选择一条原点轴或延长线。
2. 单击 Detail （细节）选项卡，从 Font（字体）工具群组中选择所需 Font（字体）选项。

   轴或线字体的更改将自动根据选择而更新。

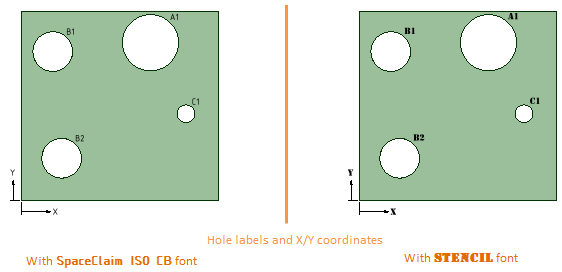

下图示例中的孔表采用不同的字体，用于孔标签及 X 轴和 Y 轴坐标中：

操作孔表

• 使用表或图表的拉伸控点调整至所需大小。使用表格顶部的圆形手柄以旋转表或表格。
• 可以像常规表一样，在 Properties（属性）面板中更改单元格中行和列的值，以调整表格元素的数量、宽度或高度。>

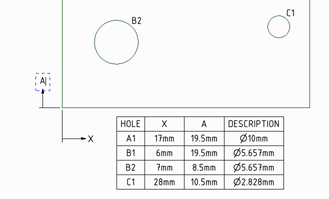

• 可更改每个轴标签的文本及文本属性（文本单独占一行）。例如，可使用 X-A 坐标替代 X-Y 坐标。

•



• 如果对设计做了更改，选择表（或 X 轴或 Y 轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”），右键单击：
  • Show Hole Chart（显示孔图表）以新建一张图表。
  • Show Hole Table（显示孔表）已创建已更新的表。
  • Save Table As（另存为）网站文件（.htm、.html）或 XML 文件。

• 调整孔的大小时，表值会更新，并且表会对表的孔和行进行重新排序和分类。

• 复制粘贴孔时，表会更新以显示带有孔的 X 轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”、Y 轴和说明值的新行。

• 将标签拖动至设计中的另一位置时，表会更新新孔的大小和位置。要在新表中显示更改的内容，可右键单击并选择 Show Hole Table（显示孔表）。

• 要移除表或图表，可选中表，右键单击，选择 Cut（剪切）。
