1. Щелкните инструмент  Linear (Линейный) в группе Insert (Вставка) на вкладке Design (Конструктор).

2. Выберите выступ, впадину, тело, эскиз, точки, оси, плоскости, исходные точки или 3D-кривые, которые должны использоваться в качестве первого элемента (лидера) шаблона. Активируется направляющая инструмента Direction (Направление).

3. Выберите линию, ребро, ось, или набор точек, чтобы задать направление шаблона.

4. (Дополнительно) Измените параметры Pattern (Шаблон) на панели Options (Параметры).

   Pattern Type (Тип шаблона): одно- или двумерный.

   Измените значения X Count (Число X) или X Pitch (ШагЕдиница длины, на которую поверхность спирали сдвигается при вращении на 360º; расстояние от одной точки на резьбе до соответствующей точки на следующей резьбе. X) для одномерного шаблона.

   Измените значения X, Y Count (Число X, Y) или X, Y Pitch (ШагЕдиница длины, на которую поверхность спирали сдвигается при вращении на 360º; расстояние от одной точки на резьбе до соответствующей точки на следующей резьбе. X, Y) для двухмерного шаблона.

   Во время переключения между типами шаблона или изменения значений шаблона эти изменения отображаются синим цветом в окне предварительного просмотра шаблона.

5. Выберите направляющую инструмента Create Pattern (Создание шаблона) или нажмите клавишу ВВОД, чтобы завершить работу с шаблоном.

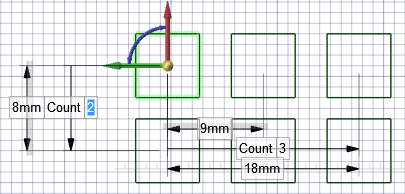

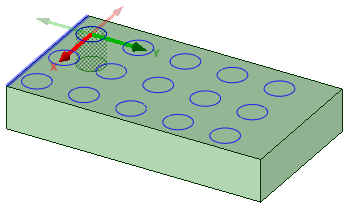

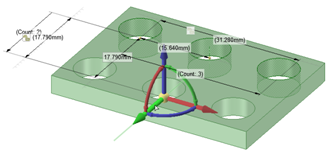

На рисунке ниже представлен предварительный просмотр двумерного шаблона. Для одномерного шаблона отображается только направление X. Щелкните стрелки, чтобы повернуть их направление на 180 градусов.

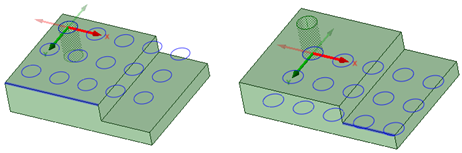

Для сплошных порезов изображение для предварительного просмотра приводится на плоскости, ближайшей к ссылке на направление. Что касается глухих порезов, изображение для предварительного просмотра приводится на грани выбранного лидера шаблона.



Можно также создать одномерные линейные шаблоны на цилиндрических гранях, если шаблон следует в направлении оси цилиндра или параллельно ей.

Выполните действия по созданию линейного шаблона, но при этом в качестве первого члена шаблона выберите член линейного шаблона.

1. Щелкните инструмент  Circular (Круговой) в группе Insert (Вставка) на вкладке Design (Конструктор).

2. Выберите выступ, впадину, тело, эскиз, точки, оси, плоскости, исходные точки или 3D-кривые, которые должны использоваться в качестве первого элемента (лидера) шаблона. Активируется направляющая инструмента Direction (Направление).

3. Выберите линию, ребро, ось, или набор точек, чтобы задать направление шаблона.

4. (Дополнительно) Измените параметры Pattern (Шаблон) на панели Options (Параметры).

   Pattern Type (Тип шаблона): одно- или двумерный.

   Измените значения параметров Circular Count (Круговое количество элементов) или Angle (УголСм. «Скругление» (для внутреннего угла) или «Закругление» (для внешнего угла).) для одномерного шаблона.

   Измените значения параметров CircularCount (Круговое количество элементов), Angle (УголСм. «Скругление» (для внутреннего угла) или «Закругление» (для внешнего угла).), Linear Count (Линейное количество элементов) или Linear Pitch (Линейный шаг) для двумерного шаблона.

   Обратите внимание, что при задании значения «один» для параметра Circular Count (Круговое количество элементов) будет создан один радиальный шаблон.

   Во время переключения между типами шаблона или изменения значений шаблона эти изменения отображаются синим цветом в окне предварительного просмотра шаблона.

5. Выберите направляющую инструмента Create Pattern (Создание шаблона) или нажмите клавишу ВВОД, чтобы завершить работу с шаблоном.

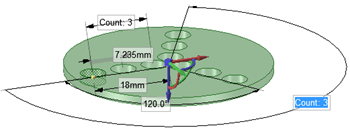

На рисунке ниже представлен предварительный просмотр двумерного шаблона. Для одномерного шаблона отображается только угловое направление. Щелкните стрелки, чтобы повернуть их направление на 180 градусов.



Можно создавать круговые шаблоны на цилиндрических гранях, как вокруг грани, так и вдоль оси.

1. Щелкните инструмент  Fill (Заполнение) в группе Insert (Вставка) на вкладке Design (Конструктор).

2. Выберите выступ, впадину, эскиз, точки, оси, плоскости, исходные координаты или трехмерные кривые в качестве первого члена (лидера) шаблона. Активируется направляющая инструмента Direction (Направление).

3. Выберите линию, ребро, ось, или набор точек, чтобы задать направление шаблона.

4. Измените значения параметров на панели Options (Параметры).

   Тип (Type) шаблона: Grid (СеткаСм. «Сетка эскиза».) или Offset (СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая.)

   Измените значение параметра X Spacing (Интервал X) или Y Spacing (Интервал Y).

   Измените значения параметра Margin (Поле). На границу поля указывает пунктирная пограничная линия оранжевого цвета.

   Во время переключения между типами шаблона или изменения значений шаблона эти изменения отображаются синим цветом в окне предварительного просмотра шаблона.

5. Выберите направляющую инструмента Create Pattern (Создание шаблона) или нажмите клавишу ВВОД, чтобы завершить работу с шаблоном.

1. Выберите все элементы радиального шаблона.

2. Щелкните инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..

3. Повторно закрепите инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. на круговой оси.

4. Установите флажок Create patterns (Создать шаблоны) на панели Options (Параметры).

5. Перетащите радиальный шаблон, чтобы образовался круговой шаблон.

1. Выберите точку в качестве первого члена шаблона.

2. Щелкните инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..

3. Установите флажок Create patterns (Создать шаблоны) на панели Options (Параметры).

4. Щелкните параметр инструмента Move Along Trajectory (Переместить вдоль траектории).

5. Щелкните одно из ребер, соединяющихся в вершиной.

6. Щелкните ось маркера перемещения.

7. Перетащите, чтобы создать конечный член шаблона и сам шаблон.

8. Нажимая клавишу Tab, измените значения полей числа, длины и процента для редактирования шаблона точек.

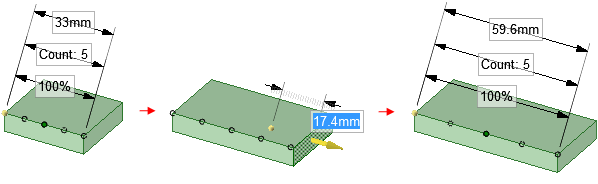

   Все точки связаны с ребром, поэтому они также меняются при внесении в него изменений, как показано на примере ниже.

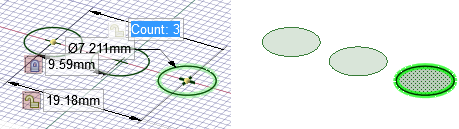

1. Выберите один элемент шаблона, чтобы отобразить количество элементов и размеры шаблона.

2. Измените свойства шаблона.

   Нажимайте клавишу Tab для переключения между полями.

   Щелкните значок блокировки, чтобы заблокировать или разблокировать значение.

3. Нажмите клавишу ВВОД.

   Результат изменения количества элементов или шага зависит от выбранного элемента шаблона.

Чтобы быстро увеличить или уменьшить количество элементов шаблона, нажимайте клавишу Tab, пока поле количества элементов не выделится, а затем нажмите стрелку вниз или вверх, удерживая нажатой клавишу Alt.

1. Щелкните инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..

2. Выберите элемент шаблона, чтобы переместить линейный шаблон, или ось шаблона, чтобы переместить круговой или дуговой шаблон.

3. Переместите элемент шаблона с помощью маркера перемещения.

   Если переместить внутренний незакрепленный член шаблона, будут перемещены все члены шаблона.





   Если переместить член в одном конце шаблона, член на противоположном конце будет закреплен, а шаблон разместится под уклоном.





   Если закрепить другой член, отличный от члена, размещенного в направлении, противоположном направлению перемещения, инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. разместит шаблон под уклоном.

   Если линейный шаблон расположен в радиальном направлении и вы перемещаете внутренний элемент без закрепления, то весь шаблон сместится в выбранном направлении

   Направляющая инструмента Up To (До) позволяет переместить член шаблона вверх до другой грани либо ребра. РазмерыЗначения или выражения, которые вводятся для точного управления во время создания или изменения конструкции. Можно проставить размер для каждого элемента от линий на эскизе до граней твердых тел. См. «Ординатные размеры», «Прогрессивные размеры», «Линейные размеры». шаблона (например, количество элементов и длина) отображаются, как и предполагалось.

1. Щелкните инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..

2. Щелкните элемент массива правой кнопкой мыши и выберите пункты Select (Выбрать) > All Pattern Members (Все элементы шаблона).

3. Щелкните направляющую инструмента Direction (Направление).

4. Щелкните объект, чтобы задать направление перемещения.

5. Перетащите шаблон.

1. Щелкните элемент Select (Выбор) или Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите элемент шаблона.

   Этот элемент будет служить в качестве якоря, а другие элементы шаблона будут перемещаться относительно этого элемента.

3. Нажимайте клавишу Tab, пока не будет выделено поле, которое нужно изменить.

   • Distance (Расстояние): это поле указывает на общее расстояние шаблона. Выбранный элемент шаблона будет закреплен, а длина изменится по отношению к этому элементу. Стрелки указывают на направление изменения. Это поле показано в верхней части приведенного ниже изображения.

   • Spacing (ШагЕдиница длины, на которую поверхность спирали сдвигается при вращении на 360º; расстояние от одной точки на резьбе до соответствующей точки на следующей резьбе.): это поле указывает на шаг между элементами шаблона. Это поле находится между двумя элементами шаблона и содержит стрелки в обоих направлениях. Это поле выделено синим цветом на изображении ниже.

   • Radial patterns (Радиальные шаблоны): если выбрать элемент радиального шаблона, можно изменить угол между элементами шаблона и расстояние от элементов массива до центра шаблона.

4. Введите новое значение расстояния или угла и нажмите клавишу ВВОД.

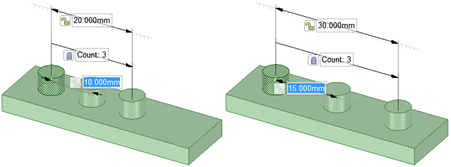

   Изменится шаг между всеми элементами шаблона.

Щелкните правой кнопкой мыши грань элемента шаблона и выберите пункт Unpattern Member (Удалить элемент из шаблона). Это сделает элемент независимым, и его дальнейшее изменение не будет влиять на шаблон.

1. Выберите шаблон или элемент шаблона в окне Design (Конструктор).

2. Перейдите на вкладку Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.) на панели Structure (Структура).

3. Щелкните Create Group (Создать группу).

   Создается группа, отображающая количество элементов в шаблоне. Можно щелкнуть эту группу, чтобы выбрать шаблон и изменить его параметры в окне Design (Конструктор).

Можно собрать компонент с элементом шаблона, а затем распространить компонент на все элементы шаблона. КомпонентОбъект в конструкции, включая компонент конструкции высшего уровня. Каждый компонент содержит какое-либо количество объектов, таких как твердые тела и поверхности, и может содержать подкомпоненты. Компонент может рассматриваться как деталь. Компоненты можно сохранять как отдельный файл. Внешний компонент — это другая конструкция, вставленная как компонент вашей конструкции. Превращение компонента во внутренний предотвращает внесение изменений в файл внешнего компонента. Внешний компонент также можно создать, сохранив компонент как отдельный файл. См. «Легковесные компоненты», «Сборка». будет скопирован и собран с каждым элементом шаблона.

1. Соберите компонент с любой геометрией, являющейся элементом шаблона, с помощью инструмента Align (Выравнивание), Tangent (Соприкасание) или Orient (Ориентирование).

2. Щелкните правой кнопкой мыши элемент Assembly Condition (Условие сборки) в дереве структуры и выберите пункт Update Components on Pattern (Обновить компоненты в шаблоне).

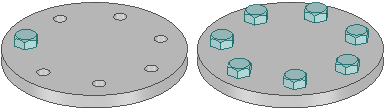

   Компоненты будут распространены по шаблону, как показано ниже.





1. Щелкните инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..

2. Выберите объект, на основе которого нужно создать шаблон.

3. Щелкните направляющую инструмента Move Along Trajectory (Переместить вдоль траектории) и выберите кривую в качестве траектории.

   Можно также дважды щелкнуть кривую, удерживая нажатой клавишу Alt.

4. Установите флажок Create Patterns (Создать шаблоны) в разделе Move options (Параметры перемещения).
5. Потяните за стрелку траектории.
6. Отпустите кнопку мыши, чтобы отобразить параметры определения размеров шаблонов, а затем введите значения, переключаясь между параметрами с помощью клавиши Tab.
7. (Дополнительно) Установите флажок Maintain Orientation (Сохранить ориентацию) в разделе Move options (Параметры перемещения), чтобы объекты шаблона располагались в той же ориентации, что и исходный объект.

Шаблон вдоль траектории без сохранения ориентации.





Шаблон вдоль траектории с сохранением ориентации.
