Вытягивание листового металла

Инструмент Pull (Вытягивание) в группе ленты Edit (Редактирование) на вкладке Sheet Metal (Листовой металл) используется для изменения деталей из листового металла.

Так как грани толщины листового металлатонкие, а чертеж отображается отдаленно, выбор ребер, не являющихся ребрами толщины, дает возможность использовать параметры вытягивания и ребра и грани. На изображении ниже показано, что можно либо вытягивать ребро (затененная стрелка вытягивания), либо вытягивать грань (активная стрелка вытягивания). В данном случае у пользователя также есть выбор между расширением стенки или созданием уступа.

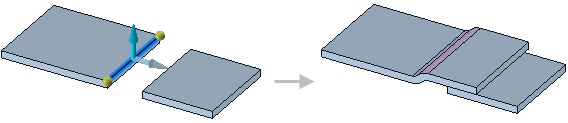

При выборе уступа на мини-панели инструментов , вытягивание ребра приведет к созданию уступа.

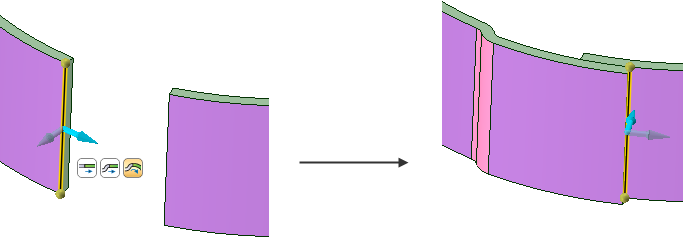

На цилиндрических стенках мини-панель инструментов имеет функцию создания изогнутого уступа .

При изменении направления вытягивания, ребро будет вытянуто вверх, чтобы создать новую стенку.

Соединения и вырезы для снятия напряжения в изгибах создаются автоматически и определяются текущими настройками инструментов Junction (Соединение) и Relief (Вырез для снятия напряжения). Вытягивание ребра на внутреннем контуре создает стенку с разрывом на обеих сторонах, если выбран круглый или квадратный вырез для снятия напряжения в изгибах со стандартной шириной выреза для снятия напряжения в изгибах. При выборе типа выреза для снятия напряжения Rip (Вырез), разрыв будет равен ширине выреза.

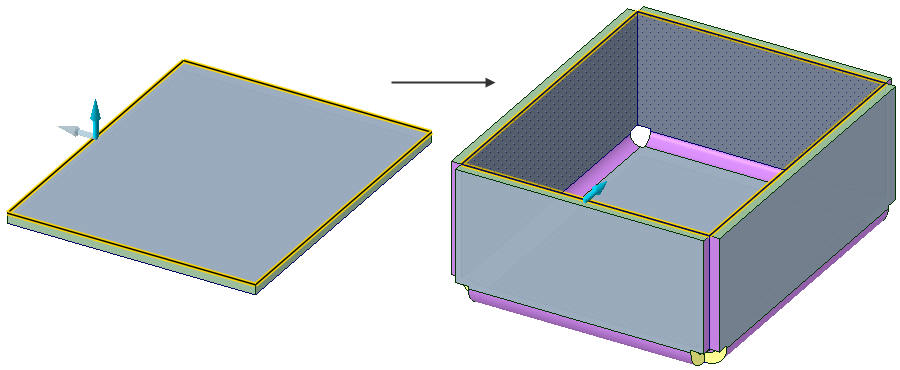

Можно выбрать петлю ребер, чтобы вытянуть несколько стенок одновременно, как показано ниже.

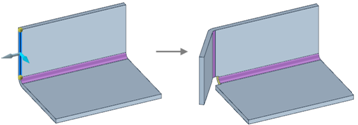

При вытягивании стенок в конструкции вверх, боковые ребра новой стенки будут придерживаться углов соседних ребер. Как правило, этот угол равен 90°, но он может быть практически любым. Если соседние стенки являются тупыми углами, соседняя стенка должна иметь угол менее 135° для новой стенки, чтобы она соответствовала расположению соседних.

Можно создавать конические изгибы путем вытягивания одного ребра изогнутого соединения.

При вытягивании боковых ребер с соседними изогнутыми соединениями, можно привязать получившийся радиус скругления к радиусу соединения. Удерживайте нажатой клавишу Shift при вытягивании, чтобы привязаться к радиусу изгиба, внутреннему или внешнему, в зависимости от ситуации.

Сочетания клавиш работают для всех инструментов на обеих вкладках. Например, чтобы активировать инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело., можно нажать P либо на вкладке Design (Конструктор), либо на вкладке Sheet Metal (Листовой металл).

Вытягивание деталей из листового металла

1. Щелкните инструмент Pull (Вытягивание) в группе Edit (Редактирование) на вкладке Sheet Metal (Листовой металл).

2. При необходимости измените параметры инструментов Соединение и Вырез для снятия напряжения в группе Modify (Изменение).

   Параметры этих инструментов используются при вытягивании. Например, если в инструменте Junction (Соединение) задано Sharp (Острое), при вытягивании создается острое ребро. Значки инструментов меняются, отображая текущие настройки, поэтому пользователь может увидеть их с первого взгляда.

3. (Дополнительно) Изменяйте поведение изгиба на панели Options (Параметры):

   Параметры изгиба контролируют места создания радиусов по отношению к примыкающим стенкам.

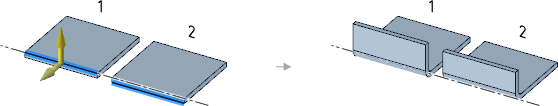

   • Use Edge Location (Использовать расположение ребра): при вытягивании ребра листового металла, расположение радиуса изгиба зависит от выбранного ребра и направления вытягивания.







     При вытягивании в сторону от другого ребра (1), выбранное ребро становится внутренним углом.
     При вытягивании поперек другого ребра (2), выбранное ребро становится внешним углом.

   •  Inside (Внутрь): длина внутренней поверхности стенки поддерживается, как в примере 1 на иллюстрации выше.

   •  Outside (Наружу): длина внешней поверхности поддерживается, как в примере 2 на иллюстрации выше.

   •  Offset (СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая.): количество места, оставляемого для изгиба при вытягивании.

   • Bend angle (УголСм. «Скругление» (для внутреннего угла) или «Закругление» (для внешнего угла) изгиба): угол между двумя стенками.

   • Bend radius (Радиус изгиба): внутренний радиус изгиба.

4. Выберите один из следующих элементов:

   • Ребро3D-объект, состоящий из отдельной внешней границы элемента. ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами., начерченная в 2D, становится ребром при вытягивании эскиза в 3D., чтобы создать новую стенку с толщиной листа по умолчанию.

   • Грань толщиныКонечная грань стенки металлического листа. ГраньСторона или другая поверхность твердого тела. К примерам относятся: внутренняя поверхность отверстия или шесть сторон прямоугольного твердого тела. См. «Поверхность». толщины выделена оранжевым на рисунке ниже., чтобы вытянуть существующую стенку.

   • Грань стенкиБоковая грань стенки металлического листа. Две перпендикулярные грани стенки выделены оранжевым на рисунке ниже., чтобы сместить (или переместить) стенку в направлении стрелки вытягивания.

   • Ребро толщиныРебро через всю толщину стенки металлического листа., чтобы создать закругление или фаску ребра. Нельзя создать каемку на ребре, которое не является ребром толщины.

5. (Дополнительно) Щелкните направляющую инструмента Pull Direction (Направление вытягивания) или удерживая нажатой клавишу Alt выберите справочный элемент, чтобы задать направление вытягивания.

6. (Дополнительно) Щелкните направляющую инструмента Up To (До) или нажмите U, а затем выберите грань, ребро или точку, до которой необходимо вытянуть элемент.

7. Щелкните желтую стрелку вытягивания и потяните в направлении стрелки.

Примеры

Вытягивание стенки с примыкающими стенками создает соразмерный угол в конце новой стенки.

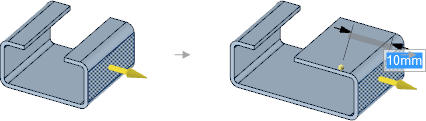

Вытягивание одной стороны стенки перемещает стенку и изменяет примыкающие стенки.

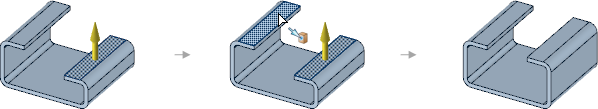

Перемещение стенок с помощью направляющей инструмента Up To (До).





Вытягивание стенки до наклонной стенки. Данная стенка соединяется со стенкой, от которой она тянется. Вытянутая стенка и наклонная стенка не соединяются — оставляется маленький зазор.





Создание изогнутых стенок из листового металла путем выбора касательной цепочки ребер и вытягивания их перпендикулярно цепочке (слева). Изогнутые стенки из листового металла можно развернуть (справа).

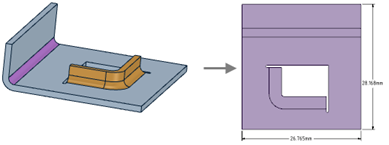

Вытягивание ребра внутренней петли для создания загнутой формы. Вырезы для снятия напряжения в ребрах создаются автоматически и могут быть развернуты. (Вырезы для снятия напряжения не выделяются на рисунке, потому что они еще не классифицируются как вырезы для снятия напряжения в ребрах).





Вытягивание наклонной стенки из листового металла. Соседняя стенка изменяется таким образом, что она не поддерживает соединение.

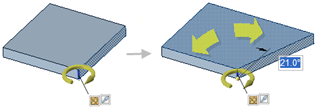

Использование направляющей инструмента Revolve (ВращатьПеремещение по пути вокруг оси. Используйте инструмент Pull (Вытягивание) для вращения граней, ребер или спиралей вокруг оси. Осью может быть прямая линия, ось или ребро. См. «Вычитаемое вращение».) для создания наклонной конечной грани.

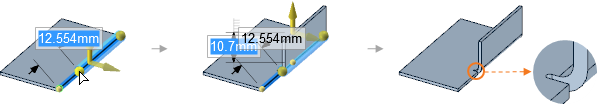

Вытягивание частичной стенки

1. Щелкните инструмент Pull (Вытягивание).

2. При необходимости измените параметр инструмента Вырез для снятия напряжения в группе Create (Создать).

3. Выберите ребро на стенке.

4. Перетащите один или оба желтых шарика до желаемой ширины.

   Введите число, чтобы указать размер расположения от конца ребра.

5. Щелкните желтую стрелку вытягивания и потяните в направлении стрелки.

6. Вырезы для снятия напряжения создадутся по необходимости. Форма и размер выреза для снятия напряжения определяется инструментом Вырез для снятия напряжения ребра и параметрами листового металла.

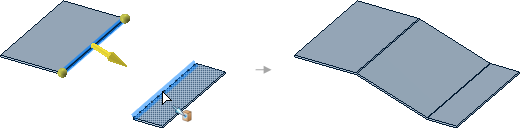

Вытягивание стенки между двумя параллельными стенками

1. Щелкните Pull (Вытягивание) в группе Create (Создать) на вкладке Sheet Metal (Листовой металл).

2. Выберите ребро на первой стенке.

3. Щелкните направляющую инструмента Up To (До) или нажмите клавишу U.

4. Выберите ребро на второй стенке.

   Маркеры вытягивания отображают направление вытягивания при перемещении курсора мыши по ребру.

   Изгибы добавляются автоматически при необходимости.





Контролирование угла изгиба вытягивания

Введите значение в параметре Bend angle (Угол изгиба) перед вытягиванием.

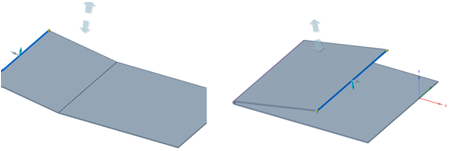

Угол измеряется от плоского состояния листа. На следующем рисунке изображен изгиб 10° (слева) и 170° (справа)

Создание закругления или фаски

1. Щелкните инструмент Pull (Вытягивание).
2. Выберите одно или несколько ребер толщины.
3. Выберите на панели Pull options (Параметры вытягивания) Round (ЗакруглениеЗакругленный угол на пересечении двух линий или ребер. Термин «закругление» используется для внешнего угла; для внутреннего угла используется термин «скругление». Для закругления и скругления может использоваться единый термин «скругление». См. «СкруглениеЗакругленный угол на пересечении двух линий или ребер; вогнутое пересечение между двумя поверхностями. Термин «скругление» используется для внутреннего угла; для внешнего угла используется термин «закругление». Скругление можно добавить с помощью инструмента Create Rounded Corner (Создание закругленного угла) или с помощью параметра Fillet (Constant radius round) (Скругление (Закругление постоянного радиуса)) в настройках инструмента Pull (Вытягивание). См. «Закругление».», «Закругление постоянного радиуса», «Закругление переменного радиуса».) или Chamfer (ФаскаНаклонный угол между двумя ребрами, созданный с помощью инструмента Pull (Вытягивание); угол с равным отступом; обрез.).

   Также можно выбрать Round (Закругление) или Chamfer (Фаска) на мини-панели инструментов.

4. Щелкните желтую стрелку вытягивания и потяните в направлении стрелки.



Создание выступа или S-образного соединения

1. Щелкните инструмент  Pull (Вытягивание) в группе Create (Создать) на вкладке Sheet Metal (Листовой металл).

2. Выберите ребро стенки листового металла.

3. Выберите параметр Bend (Изгиб) на панели Sheet Metal Options (Функции листового металла).
4. Вытяните вдоль направления стенки.

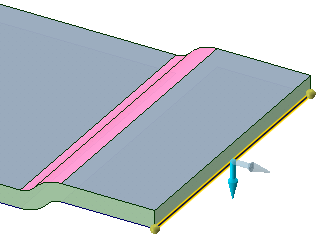

   Стенка выгнется вверх на одну толщину стенки и протянется в том же направлении, как показано ниже. Грани изгиба станут выступами.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.

Параметры листового металла

Для этого инструмента доступны следующие параметры:

• Use Edge Location (Использовать расположение ребра): при вытягивании ребра листового металла, расположение радиуса изгиба зависит от выбранного ребра и направления вытягивания.

  При вытягивании в сторону от другого ребра, выбранное ребро становится внутренним углом.
  При вытягивании поперек другого ребра, выбранное ребро становится внешним углом.

•  Inside (Внутрь): длина внутренней поверхности стенки поддерживается, как в примере 1 на иллюстрации выше.

•  Outside (Наружу): длина внешней поверхности поддерживается, как в примере 2 на иллюстрации выше.

•  Offset (Смещение): количество места, необходимое для смещения листа для того, чтобы оставить пространство для вытягивания.

•  Dimension to Selected Edge (РазмерКомментарий на чертеже, который отображает размер ребра или грани. Используйте инструмент Dimension (Размер) для добавления размеров в свою конструкцию, чертежный лист или 3D-разметку. до выбранного ребра): использует выбранное ребро для автоматического подсчета справочного размера на основании последующего направления вытягивания.

•  Dimension to Inside Edge (Размер до внутреннего ребра): использует внутреннее ребро в качестве справочного размера независимо от направления вытягивания.

•  Dimension to Outside Edge (Размер до внешнего ребра): использует внешнее ребро в качестве справочного размера независимо от направления вытягивания.

• Bend angle (Угол изгиба) — это угол между двумя стенками.

• Bend radius (Радиус изгиба) — это внутренний радиус изгиба.

Параметры вытягивания

• Add (Добавить): добавляет материал только при вытягивании. При вытягивании в направлении вычитания никаких изменений не произойдет. Можно совмещать этот параметр с другими параметрами вытягивания.

• Cut (Вырезать): убавляет количество материала только при вытягивании. При вытягивании в направлении добавления никаких изменений не произойдет. Можно совмещать этот параметр с другими параметрами вытягивания.

• No merge (Без слияния): вытягивание без слияния с другими объектами, даже если вытягиваемый объект пересекается с существующим объектом.

• Round (Закругление): при вытягивании создает закругленный угол (скругление) на ребре толщины.

• Round (Фаска): при вытягивании создает фаску на ребре толщины.
