Создание эскизов деталей из листового металла

Инструменты в группе Sketch (Эскиз) на вкладке Sheet Metal (Листовой металл) несколько отличаются от обычных эскизных инструментов:

Прямоугольники, круги, многоугольники и эллипсы автоматически экструдируются до толщины стенки листового металла по мере создания эскиза. Информацию о том, как изменить толщину стенки по умолчанию см. в разделе Параметры листового металла. Линии, сплайны и дуги экструдируются, если они формируют замкнутый профиль.

Создание эскиза на пустом месте создает новые стены.

По мере создания эскиза отображается предварительная модель, которая показывает толщину стенки для каждой кривой эскиза:

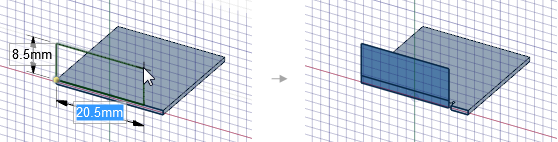

Создание эскиза перпендикулярно существующей стенке создает новую стенку с переходом между стенками в виде угла или выреза для снятия напряжения при необходимости. Радиус изгиба создается внутри, если эскиз соединяется с верхней гранью, и снаружи, если эскиз соединяется с нижней гранью:

Создание эскиза на существующей стенке создает кривые эскиза на стенке, которые можно использовать с помощью инструментов Bend (Сгибание) и Split (Разделение).

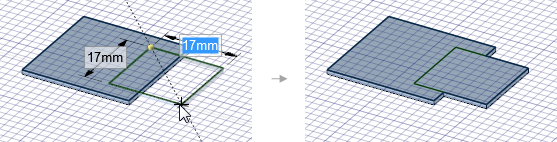

Создание эскизов, примыкающих или пересекающих существующую стенку добавляет материал к стенке и может впечатать пересекающиеся кривые в стенку:

Также по мере создания эскиза можно выбрать функцию Profile (Профиль Closed ), чтобы создать стенку, перпендикулярную плоскости эскиза:

Инструменты создания эскиза из листового металла

Lines (Линии)	Rectangles (Прямоугольники)	Circles (Круги)	Polygons (Многоугольники)
Tangent lines (Касательные линии)	Three-point rectangles (Трехточечные прямоугольники)	Three-point circles (Трехточечные круги)	Splines (Сплайны)
Tangent arcs (Касательные дуги)	Ellipses (Эллипсы)	Sweep arcs (Изогнутые дуги)	Three-point arcs (Трехточечные дуги)

Параметры листового металла

Нижеописанные функции создания эскизов из листового металла позволяют создать плоскую стенку или стенку, перпендикулярную плоскости эскиза:

Auto (Авто)	При создании эскиза открытого профиля (серии линий) создается перпендикулярная стенка. При создании эскиза замкнутого профиля (квадрат, круг и т. д.) создается плоская стенка.
Flat (Плоскость)	Любой замкнутый эскиз создает плоскую стенку.
Profile (Профиль)	При создании эскиза открытого профиля (серии линий) создается перпендикулярная стенка.
Automatic (Автоматически)	Использует исходное расположение эскиза, чтобы определить внутренняя или внешняя сторона листа будет поддерживаться при сгибании.
Inside (Внутрь)	Поддерживает длину внутренней поверхности листа при сгибании.
Outside (Наружу)	Поддерживает длину внешней поверхности листа при сгибании.

Общие функции эскиза

Для каждого эскизного инструмента доступны следующие параметры:

Cartesian dimensions (Декартовы координаты): выберите точку на эскизе, а затем выберите этот параметр, чтобы увидеть декартовы координаты от точки. Декартовы координаты отображают расстояние X и Y от выбранной точки. При отсутствии выбранной точки отображается расстояние X и Y от начала координат.
Polar dimensions (Полярные координатыСм. «Координаты»): выберите точку на эскизе, а затем выберите этот параметр, чтобы увидеть полярные координаты от точки. Полярные координаты отображают угол и расстояние от выбранной точки. При отсутствии выбранной точки отображается угол и расстояние от начала координат.
Snap to grid (Привязать к сетке): выберите этот параметр для включения или отключения привязки во время создания эскиза. Курсор будет привязан к малому шагу сетки во время создания эскиза. Значение по умолчанию составляет 1 мм для метрической системы и 0,125 дюйма для британской системы мер. Информацию о том, как изменить малый шаг сетки, см. в разделе Параметры единиц измерения.
Snap to angle (Привязать к углу): выберите этот параметр для включения или отключения угловой привязки во время создания эскиза. Курсор будет привязываться к шагу угловой привязки при создании эскиза. Значение по умолчанию составляет 15 градусов. Информацию о том, как изменить угловой шаг, используемый для привязки, см. в разделе Параметры привязки.
Create layout curves (Создать кривые макета): эскизные кривые создаются в виде кривых макета. При перемещении конструкции на чертежный лист с выбранным режимом Sketch (Эскиз) необходимо снова выбрать параметр Create layout curves (Создать кривые макета) в группе Sketch Options (Параметры эскиза) на панели Options (Параметры), чтобы создать кривые макета на чертежном листе. См. Кривые макета.
Curve Fitter Options (Параметры прокладывания кривых): если эскизная плоскость проходит через объект сетки, система проложит кривые через точки граней. Линии отображаются зеленым цветом, а дуги — синим. К кривым, создаваемым системой, применяются приведенные ниже параметры.
- Fit curves (Проложить кривые): отключите этот параметр, если не требуется, чтобы система прокладывала кривые через точки.
- Tolerance (Допуск): определяет, сколько точек будет найдено, что, в свою очередь, определяет, сколько кривых будет создано. Чем меньше значение параметра Tolerance (Допуск), тем больше точек будет найдено и больше кривых создано.
- Auto-merge (Автообъединение) — когда этот параметр включен, система объединяет линии и дуги в сплайны. Сплайны отображаются розовым цветом.
