Трехточечные прямоугольники из листового металла

Инструмент Sheet Metal Three-Point Rectangle (Трехточечный прямоугольник из листового металла) используется для создания прямоугольников под любым углом на панели эскиза.

Прямоугольники, круги, многоугольники и эллипсы автоматически экструдируются до толщины стенки листового металла по мере создания эскиза. Толщину стенки по умолчанию можно изменить в свойствах листового металла.

Также по мере создания эскиза можно выбрать функцию Profile (ПрофильЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами. в пространстве; контур объекта; используется для описания объектов при сдвиге или скруглении.), чтобы создать стенку, перпендикулярную плоскости эскиза.

Создание эскиза трехточечного прямоугольника из листового металла

1. Нажмите на вкладку Sheet Metal (Листовой металл).

2. В группе Sketch (Эскиз) нажмите Three-Point Rectangle (Трехточечный прямоугольник).

3. (Дополнительно) Выберите Define rectangle from center (Задать прямоугольник из центра) на панели Options (Параметры), чтобы начать чертить прямоугольник, нажав на точку в качестве центра, а не угла.

4. (Дополнительно) Нажмите на функцию Profile (Профиль), если необходимо создать стенки по мере создания эскиза.

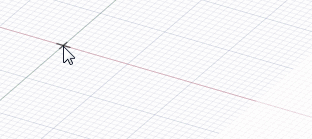

5. Щелкните, чтобы задать первый угол прямоугольника.

   Наведите курсор на эскизную сетку для просмотра прямоугольника. При создании квадрата или золотого прямоугольника появляются пунктирные линии.

   Можно задать размеры точек относительно других объектов эскиза.

6. Щелкните, чтобы задать длину второй стороны.

Щелкните и потяните, чтобы начертить первую сторону, а затем щелкните, чтобы задать длину второй стороны.

Параметры

На панели Options (Параметры) доступны следующие параметры:

• Define rectangle from center (Задать прямоугольник из центра): выбор этого параметра создает эскиз прямоугольника из его центра. Щелкните мышью, чтобы определить центр прямоугольника, а затем щелкните снова, чтобы задать длину сторон. Для черчения прямоугольника можно также использовать перетаскивание. Удерживайте клавишу Alt во время черчения прямоугольника, чтобы изменить этот параметр в процессе работы.

Нижеописанные функции создания эскизов из листового металла позволяют создать плоскую стенку или стенку, перпендикулярную плоскости эскиза:

Для каждого эскизного инструмента доступны следующие параметры:

• Cartesian dimensions (Декартовы координаты): выберите точку на эскизе, а затем выберите этот параметр, чтобы увидеть декартовы координаты от точки. Декартовы координаты отображают расстояние X и Y от выбранной точки. При отсутствии выбранной точки отображается расстояние X и Y от начала координат.

• Polar dimensions (Полярные координатыСм. «Координаты»): выберите точку на эскизе, а затем выберите этот параметр, чтобы увидеть полярные координаты от точки. Полярные координаты отображают угол и расстояние от выбранной точки. При отсутствии выбранной точки отображается угол и расстояние от начала координат.

• Snap to grid (ПривязатьОграничение для объектов, угловых или линейных приростов или точек на сетке при создании эскиза или редактировании твердых тел. Свойства привязки можно изменить в меню File (Файл) > Options (Параметры). Если при перетягивании нажать клавишу Shift, инструмент будет привязан на основе настроек привязки. Можно использовать инструмент Snap to grid (Привязка к сетке), чтобы ограничить или зафиксировать все чертежи только к точкам сетки. к сетке): выберите этот параметр для включения или отключения привязки во время создания эскиза. Курсор будет привязан к малому шагу сетки во время создания эскиза. Значение по умолчанию составляет 1 мм для метрической системы и 0,125 дюйма для британской системы мер. Информацию о том, как изменить малый шаг сетки, см. в разделе Параметры единиц измерения.

• Snap to angle (Привязать к углу): выберите этот параметр для включения или отключения угловой привязки во время создания эскиза. Курсор будет привязываться к шагу угловой привязки при создании эскиза. Значение по умолчанию составляет 15 градусов. Информацию о том, как изменить угловой шаг, используемый для привязки, см. в разделе Параметры привязки.

• Create layout curves (Создать кривые макета): эскизные кривые создаются в виде кривых макета. При перемещении конструкции на чертежный лист с выбранным режимом Sketch (Эскиз) необходимо снова выбрать параметр Create layout curves (Создать кривые макета) в группе Sketch Options (Параметры эскиза) на панели Options (Параметры), чтобы создать кривые макета на чертежном листе. См. Кривые макета.

• Curve Fitter Options (Параметры прокладывания кривых): если эскизная плоскость проходит через объект сетки, система проложит кривые через точки граней. Линии отображаются зеленым цветом, а дуги — синим. К кривым, создаваемым системой, применяются приведенные ниже параметры.

  • Fit curves (Проложить кривые): отключите этот параметр, если не требуется, чтобы система прокладывала кривые через точки.

  • Tolerance (Допуск): определяет, сколько точек будет найдено, что, в свою очередь, определяет, сколько кривых будет создано. Чем меньше значение параметра Tolerance (Допуск), тем больше точек будет найдено и больше кривых создано.

  • Auto-merge (Автообъединение) — когда этот параметр включен, система объединяет линии и дуги в сплайны. Сплайны отображаются розовым цветом.
