Rohové reliéfy

Rohové reliéfy se vytvoří automaticky, když vytvoříte plechový návrh nebo převedete návrh na plech.

Typ rohového reliéfu lze změnit pomocí nástroje Corner Relief, který se nachází ve skupině Modify na kartě Sheet Metal. Výchozím typem je čtverec, ale můžete jej změnit na jiný typ. Ikona nástroje Corner Relief se změní podle vybraného typu rohového reliéfu. Tento výběr zůstane zachován, dokud nezavřete aplikaci SpaceClaim.

Rohový reliéf můžete vybrat a zobrazit si na panelu Properties jeho vlastnosti v části Sheet Metal.

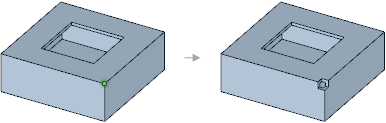

Rohový reliéf může být potřeba vytvořit na plechovém dílu například při importování vydlabaného dílu, který nemá žádné reliéfy, nebo když chcete převést vodotěsný roh na běžný roh. Pokud změníte ostrou hranu na jiný typ styčného bodu, nebo když rozdělíte stěnu v rohu, budou automaticky přidány rohové reliéfy.

Postup přidání rohového reliéfu

1. Ve skupině Modify vyberte na kartě Sheet Metal nástroj Corner Relief.

2. Vyberte jeden nebo více bodů, na které chcete rohový reliéf přidat.

Postup změny typu rohového reliéfu

1. Vyberte jeden nebo více rohových reliéfů kliknutím na kteroukoli plochu v rohovém reliéfu.
2. Ve skupině Create na kartě Sheet Metal vyberte některou z možností v nástroji Corner Relief:



   Typ rohového reliéfu	Ikona	Použití
   Výchozí		Libovolný roh
   Vyplněný		Libovolný roh
   Hladký		Rohy mezi ohyby nebo úhly
   Čtvercový		Libovolný roh
   Kulatý		Libovolný roh
   Trojúhelníkový		Libovolný roh
   Pravoúhlý		Libovolný roh
   Podélný		Libovolný roh
   Úhlopříčný		Rohy mezi ohyby rozdílných poloměrů nebo úhlů
   Laserový roh		Libovolný roh
   Laserový symetrický		Libovolný roh
   Žádný		Libovolný roh



3. Typ rohového reliéfu si můžete vybrat také z malého panelu nástrojů nebo upravit následující hodnoty v části Sheet Metal na panelu Properties:

   • Relief Type: Vyberte typ rohového reliéfu.

   • Reference: Vyberte pozici umístění rohu – Corner (rohový) nebo Middle (uprostřed).

   • Diameter, Offset, Width, Height: Zadejte hodnoty (průměr, odsazení, šířka, výška) pro vybraný typ reliéfu.



     Někdy můžete potřebovat otočit stěnu. Chcete-li dosáhnout otočení pevného dílu a zachovat správnou geometrii, můžete před otočením plochy plechové stěny automaticky převést rohové reliéfy na výchozí rohový reliéf (který má záměrně trochu nadměrnou velikost). Po dokončení otáčení se rohové reliéfy automaticky obnoví do svého původního typu.

Příklady typů rohových reliéfů

Změna typu rohového reliéfu na Laserově symetrický.
Výběr možnosti Smooth (hladký) v nástroji Corner Relief pro dosažení rozdílných poloměrů oblouků.
Výběr možnost Smooth pro dosažení jiného než 90stupňového rohu.



Následující příklady znázorňují účinek vlastnosti rohového reliéfu Reference na rozevřený plechový díl.



Typ rohového reliéfu: Circular (kulatý) Reference: Corner
Typ rohového reliéfu: Circular (kulatý) Reference: Middle
Typ rohového reliéfu: Square (čtvercový) Reference: Corner
Typ rohového reliéfu: Circular (kulatý) Reference: Middle



Přidání rohového reliéfu do vydlabaného dílu převedeného na plechový díl





Přidání rohového reliéfu do vydlabaného dílu, který byl předtím převeden na plechový díl. Tento díl bude před rozevřením potřebovat styčné body a rozdělené plochy.



Postup změny typu rohového reliéfu zpět na výchozí

1. Vyberte jeden nebo více rohových reliéfů.

   Můžete si vybrat vyplněný roh výběrem vrcholu, kde má být rohový reliéf umístěn.

2. V nástroji Corner Relief vyberte možnost Default.

   Můžete také upravit hodnotu Relief Type (Typ reliéfu) v části Sheet Metal na panelu Properties.



Postup vytvoření hladkého rohového reliéfu mezi stejnými ohyby.

1. Pomocí klávesy Ctrl a kliknutí vyberte stejné ohyby sousedící s rohovým reliéfem.

2. V nástroji Corner Relief vyberte možnost Smooth.

Postup odstranění rohového reliéfu.

Postup odstranění se zachováním geometrie

1. Vyberte jeden nebo více rohových reliéfů.

2. Z malého panelu nástrojů, případně ze skupiny Modify, vyberte na kartě Sheet Metal v nástroji Corner Relief položku  None.

   ObjektJakýkoliv prvek rozpoznatelný nástroji. 3D objekty zahrnují vrcholy, hrany, plochy, povrchy, tělesa, náčrty, roviny, osy a počátky. 2D objekty zahrnují body a čáry. rohového reliéfu bude odstraněn. Geometrie zůstane zachována.

Postup odstranění vyplněním

1. Vyberte jeden nebo více rohových reliéfů.

2. Na kartě Design klikněte v části Edit na nástroj Fill.

Při vyplňování rohového reliéfu dojde k jeho naplnění poloměrem, aby odpovídal vnitřnímu poloměru ohybu a vytvořil rohový objekt.
