Tablas de orificios

Utilice la herramienta  Tabla de orificio del grupo de cintas AnotaciónInformación que se puede agregar a un dibujo, tales como notas, dimensiones, tolerancias geométricas, marcas de centro y listas de materiales. en la pestaña Detalles para crear una tabla que ordene los orificios circulares del diseño por tamaño (clasificado por duplicados) y etiquete los orificios en una cara planar. En una tabla de orificios, los orificios se clasifican en orden de izquierda a derecha, y luego de arriba a abajo. La característica funciona solamente con orificios (roscados o no roscados) incluidos los diseños con patrones de orificios, pero eso no funciona con ranuras de ningún tipo.

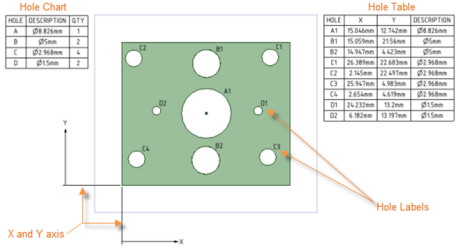

Aparece una tabla de orificios en el Árbol de estructura como Plano de anotaciónPlano en el que se pueden anotar diseños, hojas dibujo y marcaciones 3D. Utilice la herramienta Crear nota para seleccionar un plano de anotación e introducir texto en el plano.. Puede desactivar el casillero Plano de anotaciónPlano en el que se pueden anotar diseños, hojas dibujo y marcaciones 3D. Utilice la herramienta Crear nota para seleccionar un plano de anotación e introducir texto en el plano. para ocultar la Tabla de orificios. Una Tabla de orificios muestra la cantidad de orificios en su diseño que presentan diámetros similares. Una vez que creó una Tabla de orificios, los puntos de origen y las etiquetas de ejes X e Y se muestran en la imagen de abajo, y puede crear una Tabla de orificios:

Crear una Tabla de orificios

1. Haga clic en una cara planar que incluya orificios. SpaceClaim crea un plano de referencia para la Tabla de orificios.
2. Haga clic y arrastre la Tabla de orificios a un espacio vacío en la ventana de diseño. Se muestran las etiquetas de los ejes X e Y y el punto de origen.

Los orificios escariados, avellanados o filetes se muestran en la tabla. Las dimensiones se toman de la intersección con el plano superior y el orificio.

SpaceClaim utiliza todas las caras del sólido que tengan la misma orientación para recopilar orificios para la tabla. La edición de etiquetas funciona para orificios que aparecen en caras múltiples, como se muestra en la imagen de abajo.

Movimiento del origen de una Tabla de orificios

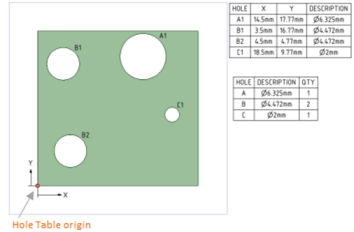

Puede arrastrar un origen de Tabla de orificios para moverlo. Como se muestra en la imagen de arriba, el origen se muestra como un círculo rojo:

• Para ver el origen, desplace el cursor encima de dos ejes perpendiculares de las coordinadas X e Y (con líneas de extensión).
• Cuando seleccione un origen, su tamaño aumenta y todas las posiciones de orígenes válidas se muestran como puntos de origen rojos. Estos puntos de origen se mantienen visibles hasta que comienza a arrastrar el origen a una posición diferente. A medida que arrastra el origen, los datos de las coordenadas X o Y en la Tabla de orificios se actualizan inmediatamente para proporcionar una vista previa de los datos de las coordenadas X e Y para las diferentes ubicaciones de origen.>

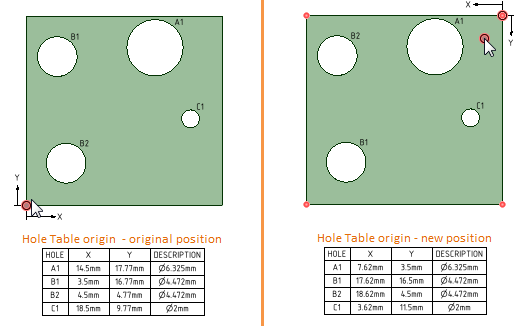

• Cuando libera un origen para establecer la nueva ubicación, los puntos de origen ya no se muestran y la Tabla de orificios se actualiza para reflejar la posición de las coordenadas X e Y de la ubicación del nuevo origen. Cuando se mueven lo suficientemente cerca a otra posición de origen válida, las coordenadas X e Y se muestran en la nueva posición, y el origen se acopla a la nueva ubicación. como se muestra abajo:
•

Dar formato a las propiedades de texto de fuente para elementos de la Tabla de orificios

Puede usar las opciones de Fuente en el grupo Fuente de la pestaña Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.) para dar formato a las propiedades del texto de fuente de las etiquetas X/Y y todas las etiquetas de orificios, como se muestra en la imagen de abajo. Por ejemplo, quizás prefiera que el texto se muestre en una fuente no predeterminada o en una fuente de Microsoft Windows 3.1, como Modern, Roman o Script. También puede modificar las propiedades del texto de fuente de las tablas de orificios que muestran caras simples o múltiples.

1. Seleccione un eje de origen o línea de extensión.
2. Haga clic en la pestaña DetalleAspectos del diseño incorporados para comunicarse con terceros o presentar el diseño para su revisión. Utilice las herramientas de la pestaña Detalles para anotar los diseños, crear hojas de dibujo y examinar los cambios en el diseño. Se puede personalizar configuración de detalles para ajustarse a las normas o crear su propio estilo personalizado. y, en el grupo Fuente, elija las opciones de Fuente.

   El eje o la fuente de la línea cambia en forma automática para actualizar su selección.

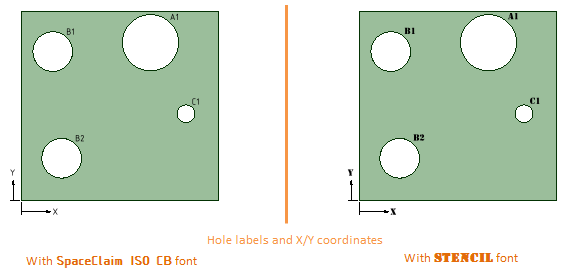

Las imágenes que se muestran abajo presentan muestras de tablas de orificios con diferentes fuentes utilizadas para las etiquetas de orificios y coordenadas de ejes X e Y:

Trabajo con tablas de orificios

• Utilice los controladores de arrastre en la tabla o gráfico para adaptar el tamaño a sus necesidades. Utilice el controlador circular en la parte superior de la tabla para girar la tabla o el gráfico.
• Como en una tabla común, puede modificar los valores en las celdas de las Filas y Columnas en el panel Propiedades para ajustar el número, ancho o altura de un elemento de la tabla.>
• Puede modificar el texto y las propiedades de etiquetas de ejes individuales (el texto es un sola línea). Por ejemplo, puede tener coordenadas X-A en lugar de X-Y.

•



• Si aplica cambios en su diseño, seleccione la tabla ( o ejes X o Y) y utilice el botón derecho del mouse para:
  • Mostrar gráfico de orificios para crear otro gráfico.
  • Mostrar tabla de orificiospara crear una tabla actualizada.
  • Guardar tabla como un archivo web (.htm, .html) o XML.

• Cuando cambia el tamaño de un orificio, los valores de la tabla se actualizan y la tabla se vuelve a ordenar y clasifica nuevamente los orificios y las filas.

• Cuando copia y pega un orificio, la tabla se actualiza para mostrar una nueva fila con los orificios X, Y y los valores de descripción.

• Después de que haya arrastrado una etiqueta a otro lugar en el diseño, la tabla se actualiza al tamaño y el lugar del nuevo orificio. Para visualizar los cambios en una tabla nueva, haga clic derecho y seleccione Mostrar tabla de orificios.

• Para eliminar una tabla o gráfico, seleccione la tabla, haga clic derecho y seleccione Cortar.
