Eliminación de partes redondeadas

La herramienta  Partes redondeadas ofrece una forma rápida y fácil para eliminar partes redondeadas de un objeto. Es similar a la herramienta Llenar, salvo que, con la herramienta Partes redondeadas, solo puede seleccionar bordes redondeados.

La imagen que se muestra a continuación muestra un ejemplo de bordes redondeados bien formados, a la izquierda, y mal formados a la derecha:

Antes de comenzar:

• Tendrá más posibilidades de éxito si solamente elimina unas pocas partes redondeadas a la vez. Si pasa mucho tiempo eliminando partes redondeadas, le recomendamos revisar los tutoriales o la información de asistencia técnica de SpaceClaim, que podrá encontrar en línea en SpaceClaim.com para conocer técnicas avanzadas que puede aplicar para eliminar partes redondeadas.
• Inspeccione el modelo desde diversos ángulos y niveles de zoom, así podrá determinar mejor las áreas de partes redondeadas que desea eliminar. Cada área de un modelo es única, y las diferentes áreas pueden requerir abordajes diferentes para eliminar partes redondeadas.
• Primero seleccione los bordes más cortos de la parte o el grupo de partes redondeadas.

Para garantizar una eliminación precisa y completa, quite las partes redondeadas en el orden inverso al que fueron creadas, como se muestra a continuación en el ejemplo de un modelo con esquinas redondeadas en color:

Eliminar bordes redondeados

DividirLa herramientas Combinar se usa para separar sólidos o superficies. Se selecciona un sólido o superficie para utilizar como herramienta de corte del objetivo. Véase objeto Corte. y eliminar en forma parcial un borde redondeado:

1. Haga clic en Partes redondeadas en el grupo Quitar de la pestaña Preparar.

   Evite realizar divisiones en una parte redondeada. En cambio, realice la división en alguno de sus laterales. Se recomienda dividir y eliminar en forma parcial una o más partes redondeadas antes de poder eliminar las partes redondeadas adyacentes, en especial cuando dos o más caras redondeadas se unen en un borde o vértice. La cara redondeada se divide y se llena en la mitad. Para seleccionar o tapar caras, utilice la herramienta Caras.

2. Desplace el cursor sobre un borde tangente de la cara redondeada para visualizar las líneas de división de la parte redondeada. Esas líneas presentan una indicación visual de dónde se dividirá la parte redondeada, como se muestra a continuación. Puede mover las líneas de división con el mouse.



Si es necesario, en el panel Opciones, modifique la opción Ancho de tapa para ajustar el porcentaje de la cara redondeada que se eliminará.

• Haga clic en el borde para dividir la cara redondeada.
• Seleccione las caras redondeadas que desea eliminar:

• Haga clic en un objeto en el árbol de estructura para seleccionar todas las caras redondeadas del objeto.

• Seleccione una cara redondeada en el área de diseño. Puede mantener presionada la tecla Ctrl y seleccionar caras o dibujar un cuadro para seleccionar caras múltiples.

• Presione Ctrl + clic para eliminar la selección de una cara.

• En el menú contextual, elija Seleccionar > Usar cuadro. Mueva el cursor sobre el área que desea eliminar para identificar las piezas que desea seleccionar. Dibuje el cuadro de selección sobre el área. Solamente puede seleccionar caras redondeadas cuando esta herramienta está activa.

Para seleccionar o tapar caras, utilice la herramienta Caras.

1. Haga clic en el comando de herramienta Completar.

   SpaceClaim elimina las caras redondeadas seleccionadas y las reemplaza por un borde afilado.

Comandos de herramienta

Los siguientes comandos de herramienta lo guían a través del proceso:

Opciones

Las siguientes opciones se encuentran disponibles en el panel Opciones:

• Reducción automática del área de llenado: seleccione esta opción para dividir las caras redondeadas cuando no se puedan eliminar al seleccionar una cadena de caras redondeadas y no se puedan llenar por completo. Las partes redondeadas se eliminarán en forma parcial.
• Ancho de tapado: el porcentaje de grosor de una parte redondeada que se elimina cuando se hace clic en el borde de una parte redondeada existente. Se obtiene una vista previa de las divisiones cuando el cursor se mueve encima de los bordes tangentes redondeados.

Ejemplos

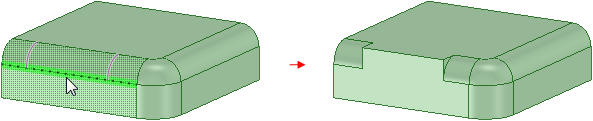

División y eliminación parcial una cara redondeada

Uso de otras herramientas para eliminar las caras redondas

• Como opción, para eliminar caras redondas, también puede usar la herramienta Reemplazar en el grupo Editar de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior., para reemplazar una cara por otra. Puede reemplazar varias caras por una sola, reemplazar una sola cara por caras múltiples o reemplazar muchas caras por otras múltiples caras.
•

Parte totalmente redondeada reemplazada por una cara

Progresión utilizando una cara para quitar una parte redondeada

• Intente utilizar la herramienta Esfera en el grupo Insertar de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.. Al utilizar esta herramienta, puede crear una esfera redondeada y ubicarla en uniones geométricas difíciles. Una vez que haya hecho esto, puede usar la esfera para dividir la unión y eliminar la cara redondeada. En algunos casos, se recomienda crear una cadena de dos o más esferas para ayudar a eliminar áreas redondeadas más grandes o complejas.
• Para evitar problemas en la eliminación de esferas, es una buena opción llenar la esfera inmediatamente después de eliminar las caras redondeadas en cualquier lado de la esfera o la cadena de esferas.

Uso de la herramienta Esfera para dividir y eliminar una cara circular en forma parcial
