Relieves de esquinas

Los relieves de esquinas se crean automáticamente cuando crea un diseño de chapa metálica o convierte un diseño a la lámina de metal.

El tipo de relieve de esquina se determina mediante la herramienta Corner Relief option (Opción de relieves de esquinas) en el grupo Modificar de la pestaña Chapa metálica. El tipo predeterminado es cuadrado, pero se puede cambiar a otro tipo. El icono en la herramienta de opciones Corner Relief (Relieve de esquina) cambia para reflejar el tipo de relieve de esquina. Este ajuste se guarda hasta que cierre SpaceClaim.

Usted puede seleccionar un relieve de esquina y ver sus propiedades en la sección Chapa metálica del panel Propiedades.

Es posible que necesite crear un relieve de esquina de una pieza de chapa metálica, por ejemplo, cuando se importa una pieza con cubierta que no tiene relieves, o cuando se desea convertir una esquina estanca en una esquina regular. Cuando se cambia un borde afilado a otro tipo de unión o cuando se divide una pared en una esquina, los relieves de esquina se agregan automáticamente.

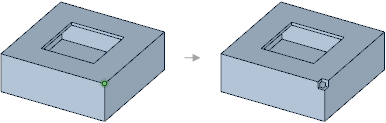

Agregar un relieve de esquina

1. Seleccione una opción de la herramienta Corner Relief (Relieve de esquina) del grupo Modificar en la pestaña Chapa metálica.

2. Seleccione uno o más puntos en donde desea agregar una relieve de esquina.

Cambiar el tipo de relieve de esquina

1. Seleccione uno o más relieve de esquina haciendo clic en cualquier cara en el relieve de esquina.
2. Seleccione una opción en la herramienta Corner Relief (Relieve de esquina) en el grupo Crear grupo en la pestaña Chapa metálica:



   Tipo de relieve de esquina	Icono	Aplicación
   Predeterminado		Cualquier esquina
   Llena		Cualquier esquina
   Suavizado		Esquinas entre pliegues o ángulos
   Cuadrada		Cualquier esquina
   Circular		Cualquier esquina
   Triangular		Cualquier esquina
   Rectangular		Cualquier esquina
   Oblongo		Cualquier esquina
   Diagonal		Esquinas entre pliegues o radios o ángulos desiguales
   BordeObjeto tridimensional compuesto de un único límite externo de una característica. Una línea dibujada en 2D se convierte en un borde cuando se transfiere el boceto a 3D. láser		Cualquier esquina
   Láser simétrica		Cualquier esquina
   Ninguna		Cualquier esquina



3. También puede seleccionar un tipo de relieve de esquina de la minibarra de herramientas o modificar los siguientes valores en la sección de Chapa metálica del panel Propiedades:

   • Relief Type (Tipo de relieve): seleccione un tipo de relieve.

   • Reference (ReferenciaObjeto que se supone que tiene tamaño y forma exactos, y está en un lugar exacto, que se utiliza para localizar o establecer la relación geométrica de otros objetos.): seleccione EsquinaVéase Empalme (esquina interior) o Círculo (esquina exterior) o Centro basado en la forma en que usted desee colocar la esquina.

   • Diameter, Offset, Width, Height (Diámetro, Desplazar, Ancho, Alto): Introduzca los valores para el tipo de relieve seleccionado.



     Si lo desea, puede girar una pared. Para lograr una sólida rotación y mantener geometría correcta, antes de girar una cara de pared de chapa metálica, puede convertir automáticamente los relieves de la esquina en un relieve de esquina predeterminado (que es deliberadamente un poco más grande). Cuando haya terminado con la rotación, los relieves de la esquina se restaurarán automáticamente a su tipo original de relieve.

Algunos ejemplos de tipos de relieves de esquina

Cambiar un tipo de relieve de esquina al tipo Láser simétrico.
Seleccionar Opciones de suavizado de la herramienta Relieve de esquina para pliegues de radios desiguales.
Seleccionando Opciones de suavizado para una esquina distinta de 90 grados.



Los siguientes ejemplos muestran el efecto de la propiedad ReferenciaObjeto que se supone que tiene tamaño y forma exactos, y está en un lugar exacto, que se utiliza para localizar o establecer la relación geométrica de otros objetos. de relieve de esquina en una pieza de chapa metálica desplegada.



Tipo de relieve de esquina: Circular ReferenciaObjeto que se supone que tiene tamaño y forma exactos, y está en un lugar exacto, que se utiliza para localizar o establecer la relación geométrica de otros objetos.: esquina
Tipo de relieve de esquina: Circular ReferenciaObjeto que se supone que tiene tamaño y forma exactos, y está en un lugar exacto, que se utiliza para localizar o establecer la relación geométrica de otros objetos.: centro
Tipo de relieve de esquina: Cuadrado ReferenciaObjeto que se supone que tiene tamaño y forma exactos, y está en un lugar exacto, que se utiliza para localizar o establecer la relación geométrica de otros objetos.: esquina
Tipo de relieve de esquina: Circular ReferenciaObjeto que se supone que tiene tamaño y forma exactos, y está en un lugar exacto, que se utiliza para localizar o establecer la relación geométrica de otros objetos.: centro



Relieve de esquina agregado a un pieza con cubierta convertida a Chapa metálica





Adición de una esquina a una pieza con recubrimiento se haya convertido previamente a una chapa metálica. Esta pieza necesitará uniones caras divididas antes de que pueda ser desplegada.



Cambiar el tipo de relieve de esquina al valor predeterminado.

1. Seleccionar uno o más relieves de esquina.

   Puede seleccionar una esquina Llena al seleccionar donde estará el relieve de la esquina.

2. Seleccionar la opción Predeterminada de la herramienta Relieve de esquina.

   Puede modificar también el valor Relief Type (Tipo de relieve) en la sección Chapa metálica del panel Properties.



Crear un relieve de esquina suavizado entre pliegues iguales.

1. Ctrl + clic para seleccionar pliegues iguales adyacentes a un relieve de esquina.

2. Seleccionar la opción Suavizado de la herramienta Relieve de esquina.

Retirar un relieve de esquina

Retirar, pero dejar la geometría

1. Seleccionar uno o más relieves de esquina.

2. Seleccionar  None (Ninguno) de la herramienta Relieve de esquina en el grupo Modificar en el tabulador Chapa metálica o desde la minibarra de herramientas.

   El objeto de relieve de esquina se elimina. La geometría permanece.

Eliminar mediante llenado.

1. Seleccionar uno o más relieves de esquina.

2. Haga clic en la herramienta Fill (LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante.) en la sección Editar, en la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

Cuando un relieve de esquina está lleno, se llenará con un radio para coincidir con el radio interior de un pliegue y crear una esquina objeto.
