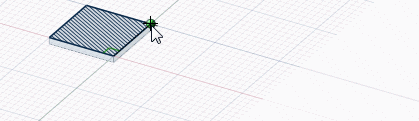

Usare lo strumento Sheet Metal Three-Point (Cerchi a tre punti in lamiera) per disegnare cerchi quando sapete la posizione dello spigolo del cerchio ma non sapete la posizione del suo centro, o quando volete disegnare un cerchio che è tangente a due oggetti.
I rettangoli, i cerchi, i poligoni, e le ellissi sono automaticamente estrusi per lo spessore di una parete in lamiera mentre state facendo lo schizzo. Potete modificare lo spessore predefinito della parete nelle proprietà lamiera.
In aggiunta, è possibile usare l'opzione Profile (Profilo
) per creare una parete che è perpendicolare al piano dello schizzo mentre state facendo lo schizzo.
Cliccare sulla scheda Sheet Metal (Lamiera).
Cliccare
Three-Point Circle (Cerchio a tre punti) nel gruppo Sketch (Schizzo).
(Opzionale) Selezionare Three-point circle segment (Segmento Cerchio a Tre Punti) nel pannello Options (Opzioni) per creare un arco che è un segmento del cerchio a tre punti.
(Opzionale) Cliccare l'opzione Profile (Profilo) se volete creare una parete mentre state facendo lo schizzo.
Cliccare per impostare il primo punto sul bordo del cerchio.
Se si fa clic su una curva o su una linea, il cerchio sarà tangente alla curva o alla linea, a meno che non si faccia clic sul punto centrale o sul vertice.
E' possibile quotare i punti relativi agli altri oggetti dello schizzo.
Cliccare per impostare il secondo punto sul bordo del cerchio.
Se il cerchio scompare mentre spostate il mouse sopra la griglia dello schizzo, allora la posizione del cursore non può essere inclusa in nessun cerchio disegnato attraverso i primi due punti ed il presente punto. Se cliccate una curva o una linea, il cerchio sarà disegnato tangente alla curva o linea a meno che non clicchiate il punto mediano o il vertice.
Cliccare per impostare l'ultimo punto sul bordo del cerchio.
Le seguenti opzioni sono disponibili nel pannello Opzioni:
Three-point circle segment (Segmento Cerchio a Tre Punti): Selezionare questa opzione per creare un arco che sia un segmento di un cerchio a tre punti. Per creare un arco con questa opzione, fare clic per impostare il primo punto, fare clic per impostare il secondo punto, quindi immettere il diametro o fare clic per impostare il punto finale.
Le seguenti opzioni dello schizzo lamiera vi consentono di scegliere tra schizzo di una parete piana o una parete che è perpendicolare al piano dello schizzo:
|
|
Quando fate lo schizzo di un profilo aperto (serie di linee),viene creata una parete perpendicolare. Quando fate lo schizzo di un profilo chiuso (quadrato, cerchio, ecc.), viene creata una parete piana. |
|
|
Qualsiasi schizzo chiuso crea una parete piana. |
|
|
Quando fate lo schizzo di un profilo aperto (serie di linee),viene creata una parete perpendicolare. |
|
|
Usare il posto di inizio dello schizzo per determinare se la parte interna o la parte esterna del foglio viene mantenuta mentre si piega. |
|
|
Mantiene la lunghezza della superficie interna del foglio quando si piega. |
|
|
Mantiene la lunghezza della superficie esterna del foglio quando si piega. |
Le seguenti opzioni sono disponibili per ciascun strumento dello schizzo:
Cartesian dimensions (Coordinate cartesiane): Selezionare un punto in uno schizzo e poi cliccare questa opzione per vedere le coordinate cartesiane dal punto. Le coordinate cartesiane vi mostrano le distanze X ed Y dal punto selezionato. Se non avete un punto selezionato, vi mostrano le distanze X ed Y dall'origine.
Polar dimensions (Coordinate polari): Selezionare un punto in uno schizzo e poi cliccare questa opzione per vedere le coordinate polari dal punto. Le coordinate polari vi mostrano un angolo ed una distanza dal punto selezionato. Se non avete selezionato un punto, vi mostrano l'angolo e la distanza dall'origine.
Snap to grid (Aggancia alla griglia):Selezionare questa opzione per attivare o disattivare lo snap mentre state facendo lo schizzo. Il cursore eseguirà lo snap del minor incremento di spaziatura della griglia mentre fate lo schizzo. I valori predefiniti sono 1mm per l'unità metrica e 0,125in per quella imperiale. Vedere Opzioni unità per cambiare la minor spaziatura della griglia.
Snap to angle (Aggancia all'angolo): Selezionare questa opzione per attivare lo snap dell'angolo mentre state disegnando. Il cursore eseguirà lo snap angolare dell'incremento mentre fate lo schizzo. Il valore predefinito è di 15 gradi. Vedere Opzioni Snap per cambiare l'incremento angolare usato per lo snap.
Create layout curves (Crea curve di layout): le curve dello schizzo sono create come curve di layout. Se spostate il disegno in un foglio di disegno, con la modalità Sketch (Schizzo) selezionata dovete selezionare Create layout curves (Crea curve di layout) di nuovo nel gruppo Sketch Options (Opzioni dello schizzo) nel pannello Options (Opzioni) al fine di creare curve di layout sul foglio di disegno. Vedere Curve di Layout.
Curve Fitter Options (Opzioni Adattatore Curve): Se il piano dello schizzo passa attraverso un oggetto mesh, il sistema adatterà le curve attraverso i punti sfaccettatura. Le linee sono visualizzate in verde e gli archi in blu. Le seguenti opzioni si applicano alle curve generate dal sistema.
Fit curves (Adatta curve) - Deselezionare questa opzione se non desiderate che il sistema adatti le curve attraverso i punti.
Tolerance (Tolleranza) - Determina quanti punti saranno trovati, che determina anche quante curve verranno create. Minore è la tolleranza, più saranno i punti trovati e le curve generate.
Auto-merge (Auto-unione) - Quando selezionato, il sistema unirà linee ed archi per formare spline. Le spline sono visualizzate in rosa.
