Rettangoli a tre punti in lamiera

Lo strumentoSheet Metal Three-Point Rectangle (Rettangolo a tre punti in lamiera) è usato per disegnare un rettangolo ad ogni angolo del piano dello schizzo.

I rettangoli, i cerchi, i poligoni, e le ellissi sono automaticamente estrusi per lo spessore di una parete in lamiera mentre state facendo lo schizzo. Potete modificare lo spessore predefinito della parete nelle proprietà lamiera.

In aggiunta, potete usare l'opzione Profile (Profilo) per creare una parete che è perpendicolare al piano dello schizzo mentre state facendo lo schizzo.

Per fare lo schizzo di un rettangolo a tre punti in lamiera.

Cliccare sulla scheda Sheet Metal (Lamiera).
Cliccare Three-Point Rectangle (Rettangoli a tre punti) nel gruppo Sketch (Schizzo).
(Opzionale) Selezionare Define rectangle from center (Definisci rettangolo dal centro) nel pannello Options (Opzioni) per iniziare a disegnare il rettangolo cliccando il punto come suo centro invece di un angolo.
(Opzionale) Cliccare l'opzione Profile (Profilo) se volete creare una parete mentre state facendo lo schizzo.

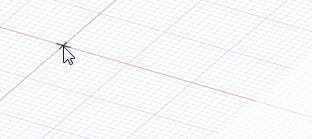

Fare clic per impostare il primo angolo del rettangolo.

Spostare il cursore sopra la griglia dello schizzo per visualizzare l'anteprima del rettangolo. Le linee tratteggiate appaiono quando create un quadrato o un rettangolo dorato.

E' possibile quotare i punti relativi agli altri oggetti dello schizzo.
Cliccare per impostare la lunghezza del secondo lato.

Fare clic e trascinare per disegnare il primo lato, quindi fare clic per impostare la lunghezza del secondo lato.

Opzioni

Le seguenti opzioni sono disponibili nel pannello Opzioni:

Define rectangle from center (Definisci rettangoli dal centro): Selezionare questa opzione per fare lo schizzo di rettangoli dai loro centri.. Cliccare per definire il centro del rettangolo, poi cliccare di nuovo per impostare la lunghezza dei lati. Potete anche trascinare per disegnare il rettangolo. Tenere premuto il tasto Alt mentre disegnate un rettangolo per alternare questa opzione al volo.

Le seguenti opzioni dello schizzo lamiera vi consentono di scegliere tra schizzo di una parete piana o una parete che è perpendicolare al piano dello schizzo:

Auto	Quando fate lo schizzo di un profilo aperto (serie di linee),viene creata una parete perpendicolare. Quando fate lo schizzo di un profilo chiuso (quadrato, cerchio, ecc.), viene creata una parete piana.
Flat (Piano)	Qualsiasi schizzo chiuso crea una parete piana.
Profile (Profilo)	Quando fate lo schizzo di un profilo aperto (serie di linee),viene creata una parete perpendicolare.
Automatic (Automatico)	Usare il posto di inizio dello schizzo per determinare se la parte interna o la parte esterna del foglio viene mantenuta mentre si piega.
Inside (Interno)	Mantiene la lunghezza della superficie interna del foglio quando si piega.
Outside (Esterno)	Mantiene la lunghezza della superficie esterna del foglio quando si piega.

Le seguenti opzioni sono disponibili per ciascun strumento dello schizzo:

Cartesian dimensions (Coordinate cartesiane): Selezionare un punto in uno schizzo e poi cliccare questa opzione per vedere le coordinate cartesiane dal punto. Le coordinate cartesiane vi mostrano le distanze X ed Y dal punto selezionato. Se non avete un punto selezionato, vi mostrano le distanze X ed Y dall'origine.
Polar dimensions (Coordinate polariVedere coordinate): Selezionare un punto in uno schizzo e poi cliccare questa opzione per vedere le coordinate polari dal punto. Le coordinate polari vi mostrano un angolo ed una distanza dal punto selezionato. Se non avete selezionato un punto, vi mostrano l'angolo e la distanza dall'origine.
Snap to grid (Aggancia alla griglia):Selezionare questa opzione per attivare o disattivare lo snap mentre state facendo lo schizzo. Il cursore eseguirà lo snap del minor incremento di spaziatura della griglia mentre fate lo schizzo. I valori predefiniti sono 1mm per l'unità metrica e 0,125in per quella imperiale. Vedere Opzioni unità per cambiare la minor spaziatura della griglia.
Snap to angle (Aggancia all'angolo): Selezionare questa opzione per attivare lo snap dell'angolo mentre state disegnando. Il cursore eseguirà lo snap angolare dell'incremento mentre fate lo schizzo. Il valore predefinito è 15 gradi. Vedere opzioni Snap per cambiare l'incremento angolare usato per lo snap.
Create layout curves (Crea curve di layout): le curve dello schizzo sono create come curve di layout. Se spostate il disegno in un foglio di disegno, con la modalità Sketch (Schizzo) selezionata dovete selezionare Create layout curves (Crea curve di layout) di nuovo nel gruppo Sketch Options (Opzioni dello schizzo) nel pannello Options (Opzioni) al fine di creare curve di layout sul foglio di disegno. Vedere Curve di Layout.
Curve Fitter Options (Opzioni Adattatore Curve): Se il piano dello schizzo passa attraverso un oggetto mesh, il sistema adatterà le curve attraverso i punti sfaccettatura. Le linee sono visualizzate in verde e gli archi in blu. Le seguenti opzioni si applicano alle curve generate dal sistema.
- Fit curves (Adatta curve) - Deselezionare questa opzione se non desiderate che il sistema adatti le curve attraverso i punti.
- Tolerance (Tolleranza) - Determina quanti punti saranno trovati, che determina anche quante curve verranno create. Minore è la tolleranza, più saranno i punti trovati e le curve generate.
- Auto-merge (Auto-unione) - Quando selezionato, il sistema unirà linee ed archi per formare spline. Le spline sono visualizzate in rosa.
