Poligoni in lamiera

Usare lo strumento Sheet Metal Polygon (PoligonoOggetto complesso composto da tre o più linee diritte in una figura chiusa. Usare lo strumento Polygon (Poligono) per fare lo schizzo di un poligono con un numero di lati fino a 32. in lamiera) per disegnare un poligono con un numero di lati da 3 a 64.

I rettangoli, i cerchi, i poligoni, e le ellissi sono automaticamente estrusi per lo spessore di una parete in lamiera mentre state facendo lo schizzo. Potete modificare lo spessore predefinito della parete nelle proprietà lamiera.

In aggiunta, potete usare l'opzione Profile (ProfiloLinea nello spazio; contorno di un oggetto; usato per descrivere oggetti quando si curva o si piega.) per creare una parete che è perpendicolare al piano dello schizzo mentre state facendo lo schizzo.

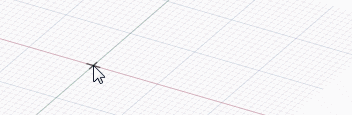

Per disegnare un poligono in lamiera.

1. Cliccare sulla scheda Sheet Metal (Lamiera).

2. Cliccare Polygon (PoligonoOggetto complesso composto da tre o più linee diritte in una figura chiusa. Usare lo strumento Polygon (Poligono) per fare lo schizzo di un poligono con un numero di lati fino a 32.) nel gruppo Sketch (Schizzo).

3. (Opzionale) Selezionare Use internal radius (Usa raggio interno) nel pannello Options (Opzioni) per dare le dimensioni al poligono basato sul diametro di un cerchio iscritto nel poligono. Deselezionare l'opzione per dare le dimensioni al poligono basato su un cerchio circoscritto.

4. (Opzionale) Cliccare l'opzione Profile (ProfiloLinea nello spazio; contorno di un oggetto; usato per descrivere oggetti quando si curva o si piega.) se volete creare una parete mentre state facendo lo schizzo.

5. Cliccare per impostare il centro del poligono.

   E' possibile quotare i punti relativi ad altri oggetti dello schizzo.

6. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. il mouse per trascinare il poligono e cambiare il suo orientamento.

   L'orientamento è l'angolo del poligono relativo agli assi X ed Y.

   E' possibile premere Tab ed inserire un numero per cambiare il diametro, orientamento, o numero di lati.

7. Cliccare per completare il poligono.

   I lati del poligono sono tutti collegati e si comportano come un unico oggetto. Quando si crea un effetto tridimensionale dei bordi e delle facce del solido poligonale, anche questa relazione viene mantenuta.

   Suggerimento Se ritagliate lo schizzo di un poligono con lo strumento Trim Away (Ritaglia via), è possibile trascinare i lati originari del poligono con lo strumento Selection (Seleziona) per ricreare il poligono.

Opzioni

Le seguenti opzioni sono disponibili nel pannello Options (Opzioni):

• Use internal radius (Usa raggio interno): Selezionare questa opzione per impostare la quota del poligono in base al diametro di un cerchio inscritto all'interno del poligono. Deselezionare l'opzione per dare le dimensioni al poligono basato su un cerchio circoscritto. Nell'immagine sotto, il cerchio blu è iscritto in un poligono e quello arancione è circoscritto attorno a questo.

Le seguenti opzioni dello schizzo lamiera vi consentono di scegliere tra schizzo di una parete piana o una parete che è perpendicolare al piano dello schizzo:

Le seguenti opzioni sono disponibili per ciascun strumento dello schizzo:

• Cartesian dimensions (Coordinate cartesiane): Selezionare un punto in uno schizzo e poi cliccare questa opzione per vedere le coordinate cartesiane dal punto. Le coordinate cartesiane vi mostrano le distanze X ed Y dal punto selezionato. Se non avete un punto selezionato, vi mostrano le distanze X ed Y dall'origine.

• Polar dimensions (Coordinate polariVedere coordinate): Selezionare un punto in uno schizzo e poi cliccare questa opzione per vedere le coordinate polari dal punto. Le coordinate polari vi mostrano un angolo ed una distanza dal punto selezionato. Se non avete selezionato un punto, vi mostrano l'angolo e la distanza dall'origine.

• SnapLimita oggetti, incrementi angolari e lineari, o punti griglia mentre state facendo lo schizzo o modificando solidi. E' possibile personalizzare il comportamento dello snap in File>Options (File>Opzioni). Premere MAIUSC mentre trascinate esegue lo snap dello strumento basato sulle vostre impostazioni snap. E' possibile usare lo strumento Snap to grid (Aggancia alla griglia) per limitare o bloccare tutti i disegni solo ai punti della griglia. to grid (Aggancia alla griglia):Selezionare questa opzione per attivare o disattivare lo snap mentre state facendo lo schizzo. Il cursore eseguirà lo snap del minor incremento di spaziatura della griglia mentre fate lo schizzo. I valori predefiniti sono 1mm per l'unità metrica e 0,125in per quella imperiale. VedereUnits options (Opzioni unità) per cambiare la minor spaziatura della griglia.

• SnapLimita oggetti, incrementi angolari e lineari, o punti griglia mentre state facendo lo schizzo o modificando solidi. E' possibile personalizzare il comportamento dello snap in File>Options (File>Opzioni). Premere MAIUSC mentre trascinate esegue lo snap dello strumento basato sulle vostre impostazioni snap. E' possibile usare lo strumento Snap to grid (Aggancia alla griglia) per limitare o bloccare tutti i disegni solo ai punti della griglia. to angle (Aggancia all'angolo): Selezionare questa opzione per attivare lo snap dell'angolo mentre state disegnando. Il cursore eseguirà lo snap angolare dell'incremento mentre fate lo schizzo. Il valore predefinito è 15 gradi. Vedere Snap options (Opzioni Snap) per cambiare l'incremento angolare usato per lo snap.

• Create layout curves (Crea curve di layout): le curve dello schizzo sono create come curve di layout. Se spostate il disegno in un foglio di disegno, con la modalità Sketch (Schizzo) selezionata dovete selezionare Create layout curves (Crea curve di layout) di nuovo nel gruppo Sketch Options (Opzioni dello schizzo) nel pannello Options (Opzioni) al fine di creare curve di layout sul foglio di disegno. Vedere Layout Curves (Curve di Layout).

• Curve Fitter Options (Opzioni Adattatore Curve): Se il piano dello schizzo passa attraverso un oggetto Mesh, il sistema adatterà le curve attraverso i punti sfaccettatura. Le linee sono visualizzate in verde e gli archi in blu. Le seguenti opzioni si applicano alle curve generate dal sistema.

  • Fit curves (Adatta curve) - Deselezionare questa opzione se non desiderate che il sistema adatti le curve attraverso i punti.

  • Tolerance (Tolleranza) - Determina quanti punti saranno trovati, che determina anche quante curve verranno create. Minore è la tolleranza, più saranno i punti trovati e le curve generate.

  • Auto-merge (Auto-unione) - Quando selezionato, il sistema unirà linee ed archi per formare spline. Le spline sono visualizzate in rosa.
