Изменение типа выреза для снятия напряжения в углах на Laser symmetric (Лазерный симметричный).
Выбор параметра инструмента Corner Relief (Вырез для снятия напряжения в углах) Smooth (Плавный) для изгибов с неравным радиусом.
Выбор параметра Smooth (Плавный) для угла не равного 90 градусам.



Следующие примеры показывают влияние свойства Reference corner relief (Справочный вырез для снятия напряжения в углах) в развернутой детали из листового металла.



Тип выреза для снятия напряжения в углах: Circular (Круглый) Справочный элемент: угол
Тип выреза для снятия напряжения в углах: Circular (Круглый) Справочный элемент: середина
Тип выреза для снятия напряжения в углах: Square (Квадратный) Справочный элемент: угол
Тип выреза для снятия напряжения в углах: Circular (Круглый) Справочный элемент: середина

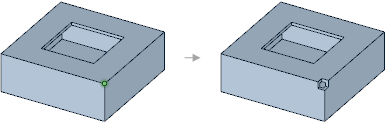

Добавление выреза для снятия напряжения к покрытой оболочкой детали, которая была ранее преобразована в листовой металл. Этой детали понадобятся соединения и разделенные грани перед тем, как ее можно будет развернуть.



1. Выберите один или несколько вырезов для снятия напряжения в углах.

   Можно выбрать заполненный угол, выбрав вершину, в которой будет находится вырез для снятия напряжения в углах.

2. Выберите параметр инструмента Corner Relief (Вырез для снятия напряжения в углах) Default (По умолчанию).

   Можно также изменить значение Relief Type (Тип выреза для снятия напряжения) в разделе Sheet Metal (Листовой металл) на панели Properties (Свойства).



1. Удерживая нажатой клавишу Ctrl, щелкните по равным изгибам, примыкающим к вырезу для снятия напряжения.

2. Выберите параметр инструмента Corner Relief (Вырез для снятия напряжения в углах) Smooth (Плавный).

Герметичные углы — это углы из листового металла, которые не имеют вырезов для снятия напряжения, поэтому для их создания необходимо просто удалить вырезы для снятия напряжения. ДеталиАспекты конструкции, которые объединены для разъяснения или отправки конструкции на обзор. Используйте инструменты на вкладке Detailing (Детализация), чтобы комментировать конструкции, создавать чертежные листы и просматривать изменения конструкции. Подробные параметры можно настроить в соответствии со стандартами или создать собственный стиль. с герметичными углами могут быть развернуты и изменены также, как и любая другая деталь из листового металла.

Герметичный угол на соединении без наложения

1. Выберите грани угла.

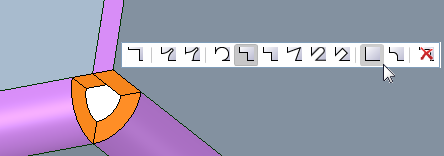

2. Щелкните Filled (Заполненный) на мини-панели инструментов или в раскрывающемся меню Corner Relief (Вырез для снятия напряжения в углах).

   Теперь угол герметичен.





Герметичный угол на соединении с полным наложением

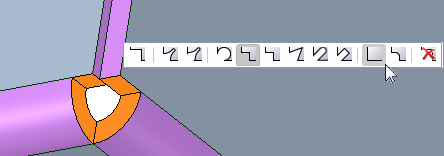

1. Выберите грани угла и щелкните элемент Filled relief (Заполненный вырез для снятия напряжения) на мини-панели инструментов или в раскрывающемся меню Corner Relief (Вырез для снятия напряжения в углах).

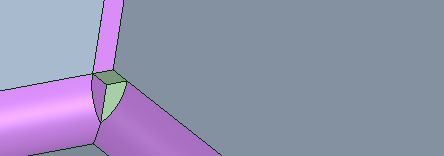

2. Будет создан герметичный угол.





Соединение с частичным наложением:

Герметичный угол на соединении с частичным наложением

1. Выберите грани угла и щелкните элемент Filled relief (Заполненный вырез для снятия напряжения) на мини-панели инструментов или в раскрывающемся меню Corner Relief (Вырез для снятия напряжения в углах) на вкладке Sheet Metal (Листовой металл).

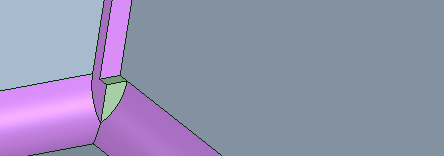

2. Будет создан герметичный угол.





Преобразование герметичного угла в угол с вырезами для снятия напряжения

1. Выберите ребро или точку, в которой встречаются изгибы, как показано ниже.



   или



2. Щелкните инструмент Corner relief (Вырез для снятия напряжения в углах) в группе Modify (Изменение) на вкладке Sheet Metal (Листовой металл) и выберите тип выреза для снятия напряжения.

   Теперь у угла есть вырез для снятия напряжения.





Удаление выреза для снятия напряжения в углах

1. Выберите один или несколько вырезов для снятия напряжения в углах.

2. Выберите  None (Нет) в инструменте Corner Relief (Вырез для снятия напряжения) в группе Modify (Изменение) на вкладке Sheet Metal (Листовой металл) или на мини-панели инструментов.

   ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D. выреза для снятия напряжения будет удален. Геометрический элемент останется.
